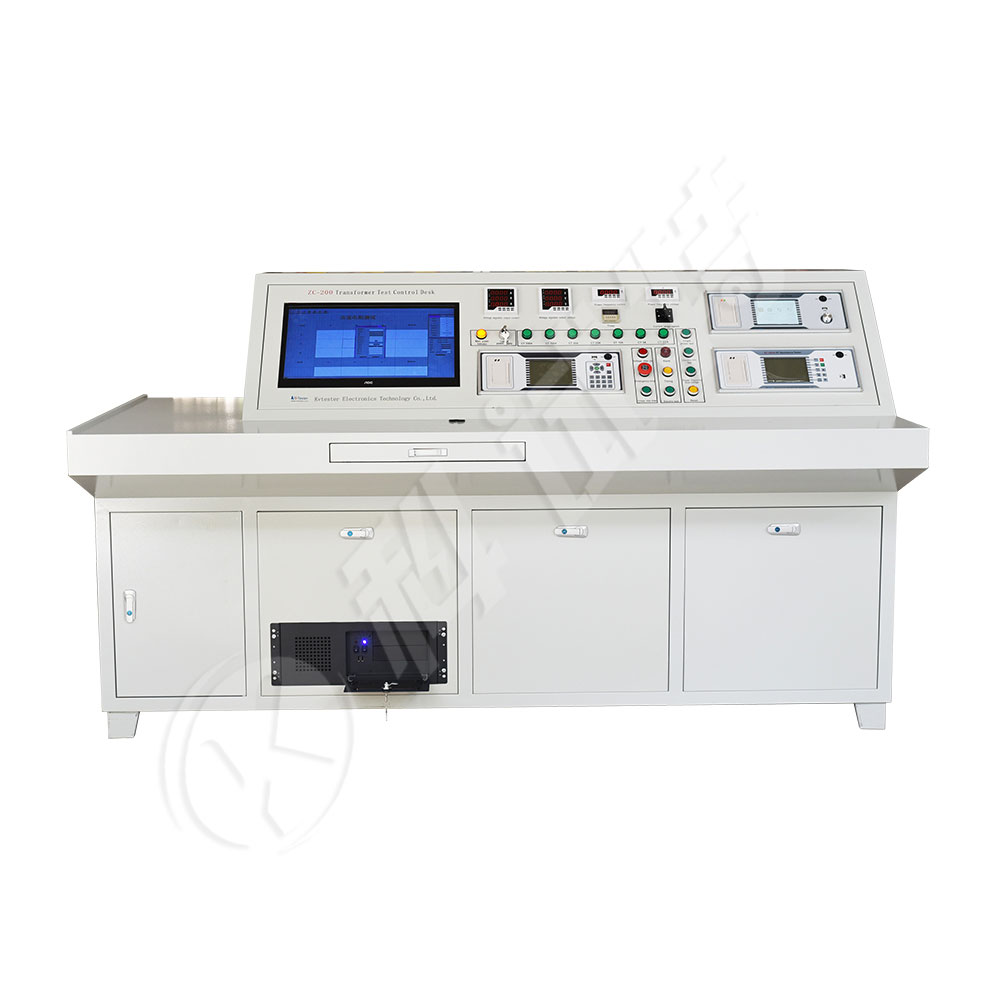

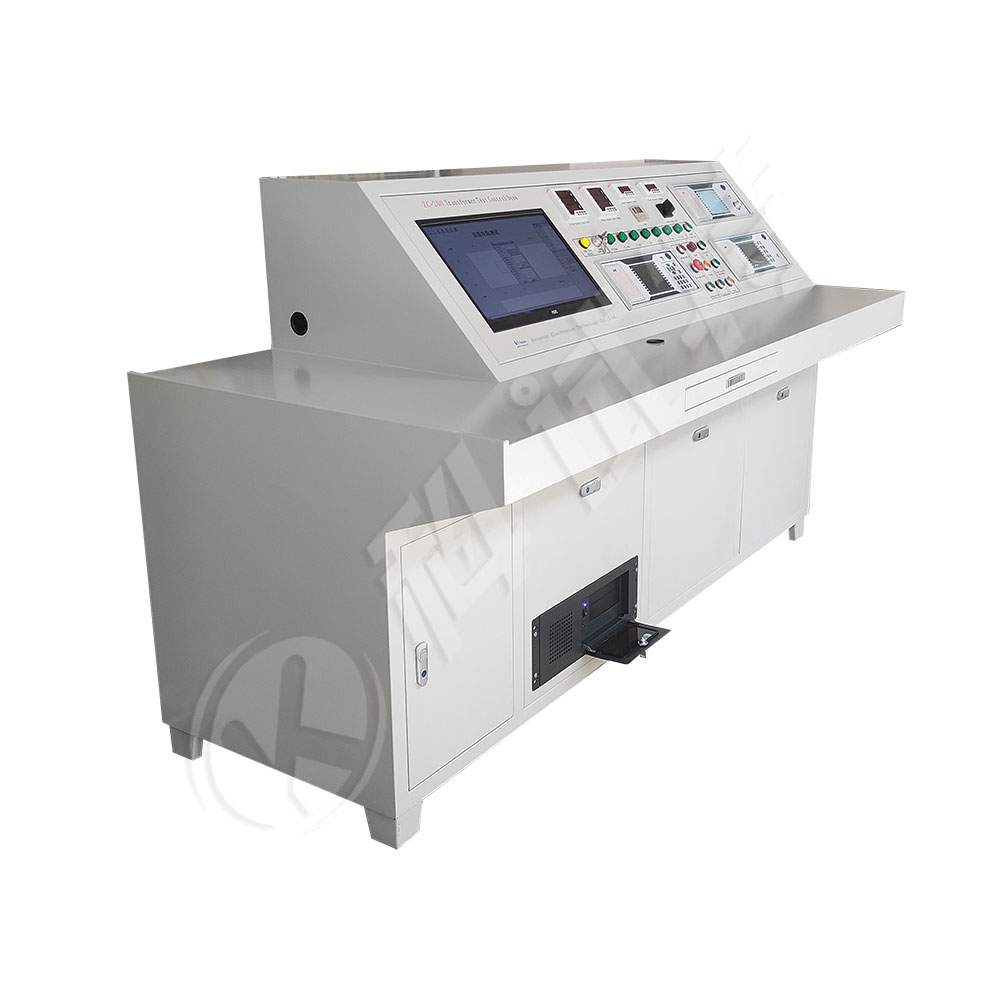

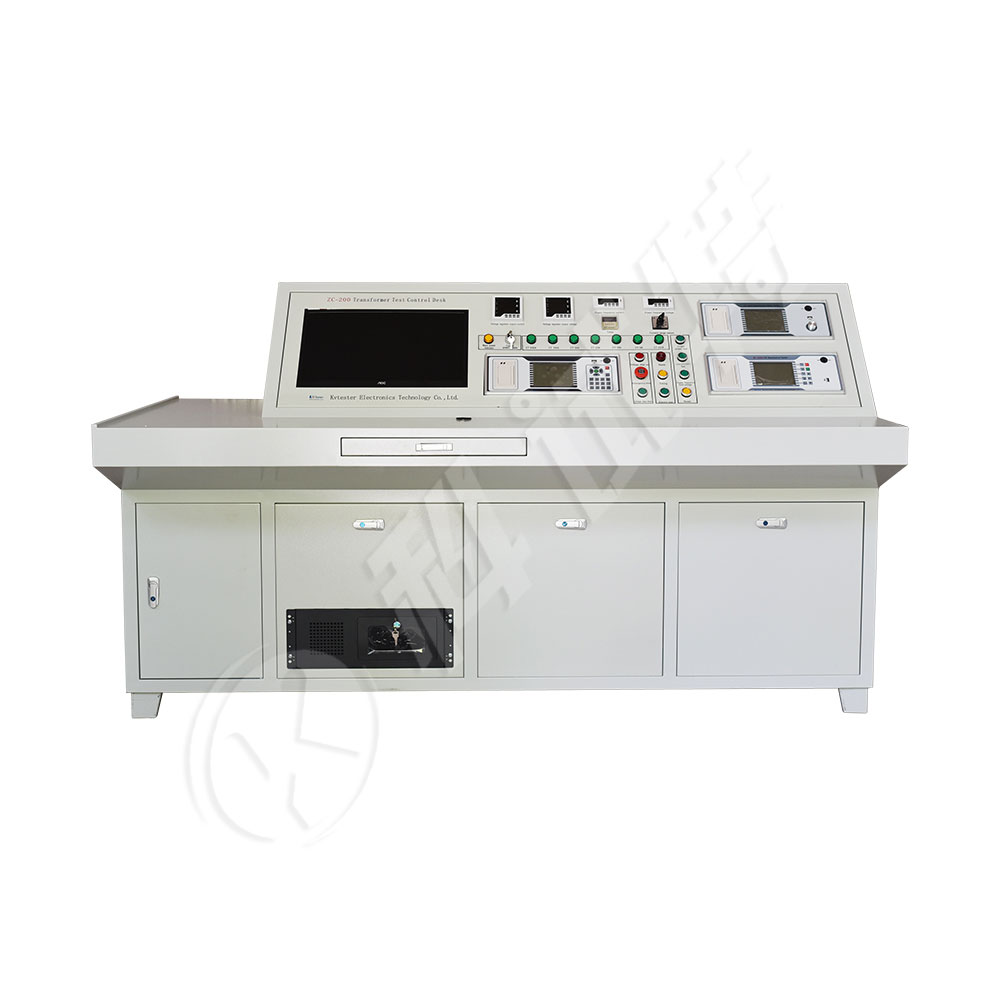

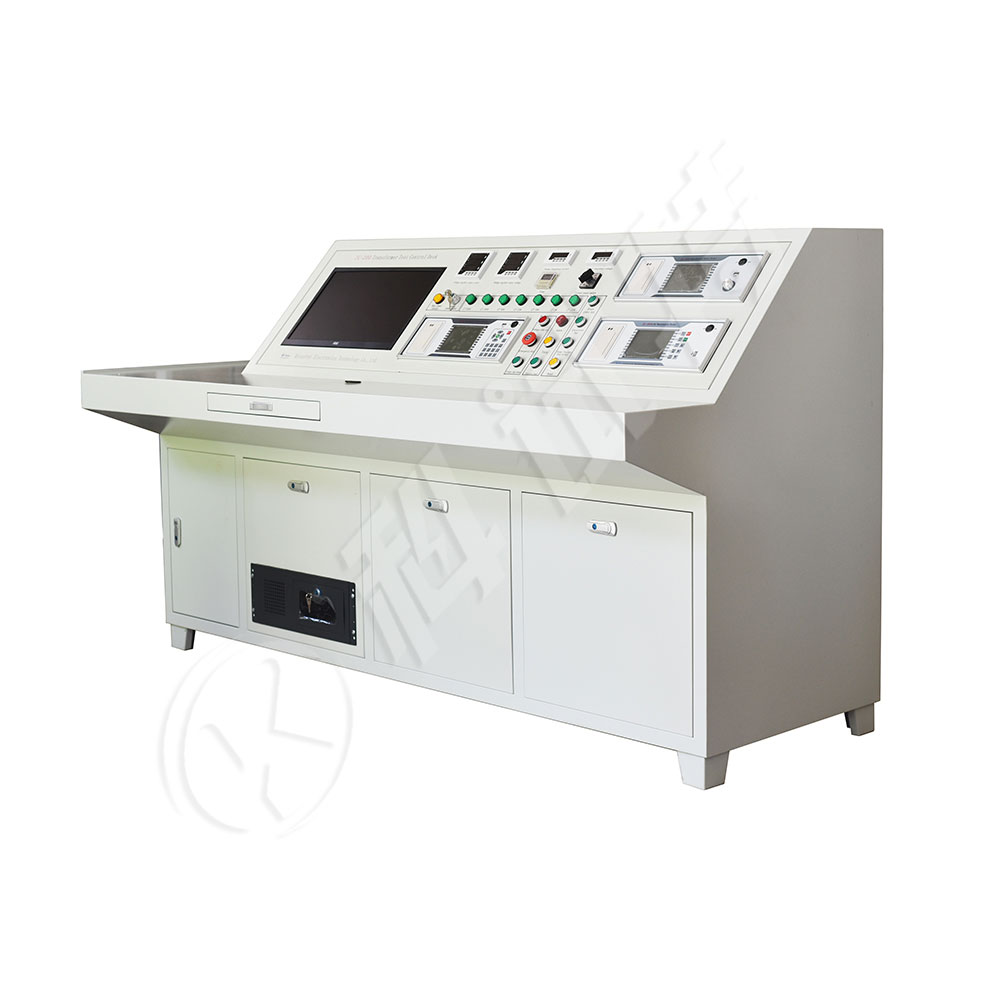

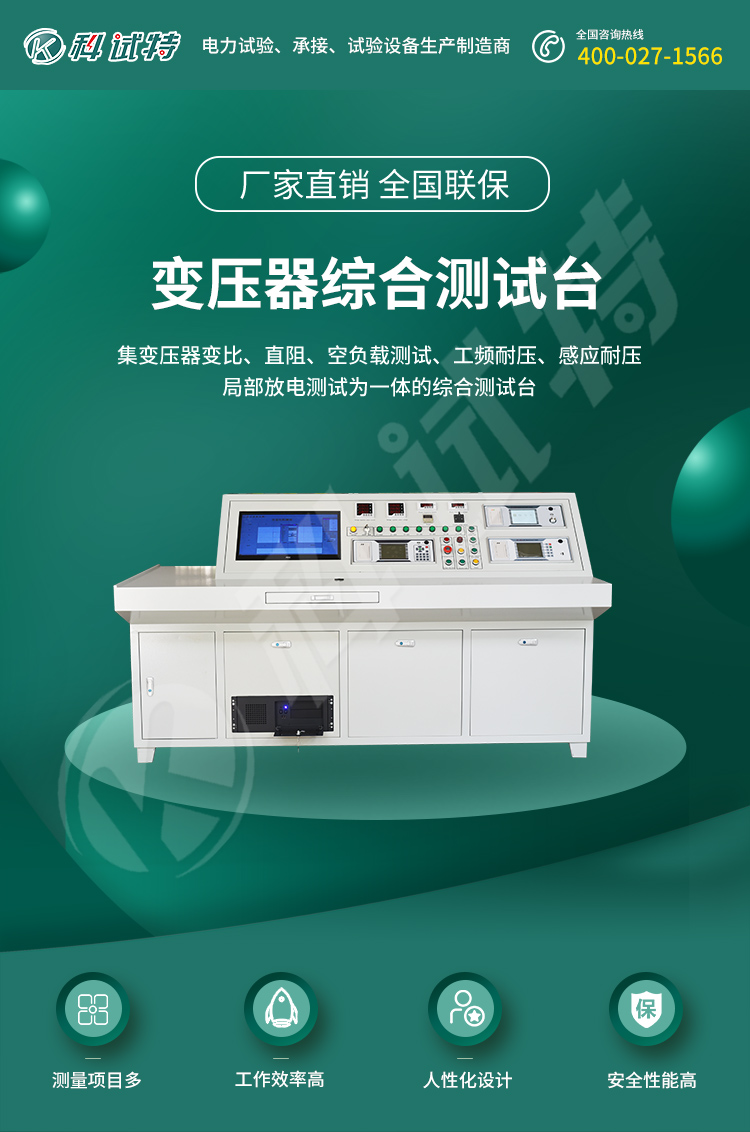

KST-200 2500kVA-10kV-35kV 变压器测试控制台

ZC-200变压器综合测试系统主要用于测试电力变压器和配电变压器的空载特性、负载特性、绕组电阻、变比组、工频耐压、感应耐压、绝缘电阻。该系统采用模块化设计，每个测试单元可以独立工作，并可以在计算机控制下进行自动测试。每个项目的测试数据都可以通过计算机直接获取，并可以形成测试报告。该系统避免了人工观测和记录数据造成的随机误差，大大提高了实验效率。

1、变压器空载、负载、直流电阻、变比极性试验。

      变压器空载、负载、直流电阻、变比极性试验通过工控机完成试验；

      变压器综合测试台对整个回路进行全面控制及测量监控；

      所测量数据通过微机进行自动处理,并可根据需要储存\打印。

2、工频耐压试验

      由于此试验属安规高压试验，为确保试验设备及人身安全，此项试验没有采用工控机完成试验；

      采用电动控制调压系统。自动升降压，数字显示；

      零位保护，过电流保护，过电压保护；

      高压泄漏电流显示及保护。

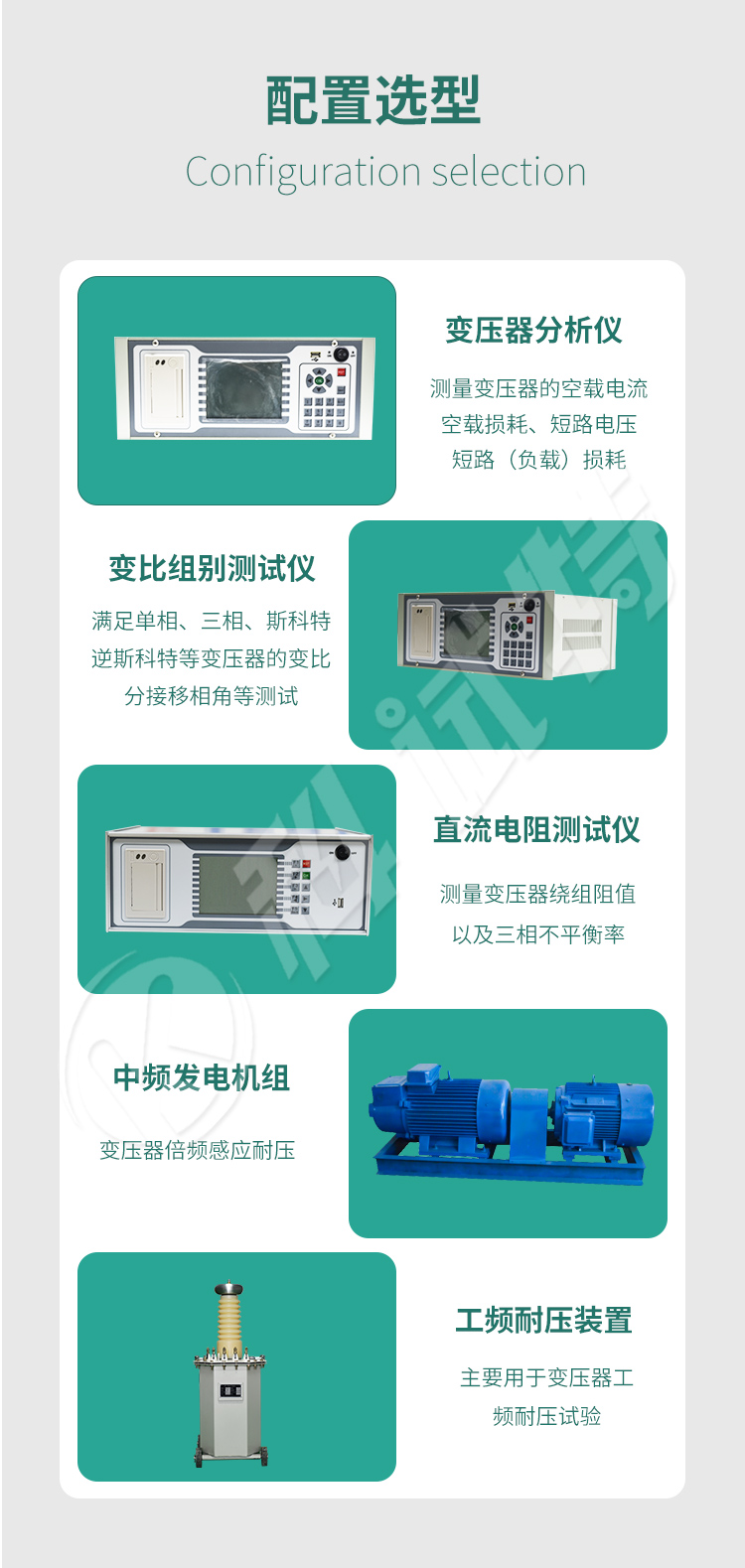

3、变压器综合试验系统由三部分组成

      用于各测试单元及仪表监视数据收集的变压器综合试验台；

      低压控制柜；

      工频耐压试验。

4、变压器综合特性测试台由四大部分组成

      工控机及数据处理软件系统；

      各测试单元数据收集系统；

      强电控制及仪表监视系统；

      人机界面综合系统。

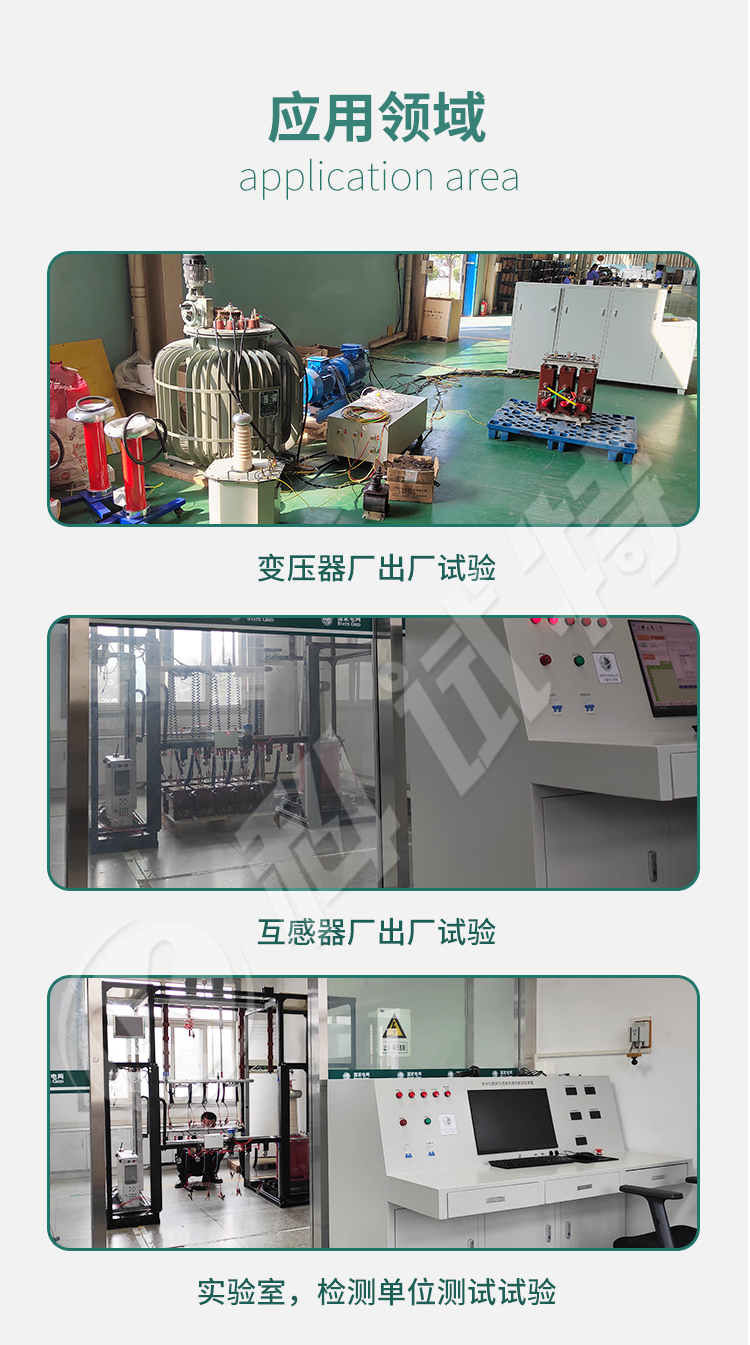

5、电力变压器半成品试验、成品出厂试验、交接试验。配置灵活性可以增加或减少测试项。

6、本变压器测试仪具有过载报警、检测提醒、误用保护等功能。

7、变压器测试仪采用高压精密电流、电压互感器和标准高压开关柜总成，安全可靠。

8、表中设置了测试链保护、过压保护、电压、电流、频率的全程监控、压力时间。

9、能有效反压、试压变压器、中间变压器、中频发电机、高压变压器是对操作人员的安全操作实施远程控制和监控。

10、系统具有全自动运行模式和手动运行模式，可有效提高测试和故障定位的效率。

ZC-200变压器综合测试系统主要用于测试电力变压器和配电变压器的空载特性、负载特性、绕组电阻、变比组、工频耐压、感应耐压、绝缘电阻。该系统采用模块化设计，每个测试单元可以独立工作，并可以在计算机控制下进行自动测试。每个项目的测试数据都可以通过计算机直接获取，并可以形成测试报告。该系统避免了人工观测和记录数据造成的随机误差，大大提高了实验效率。
