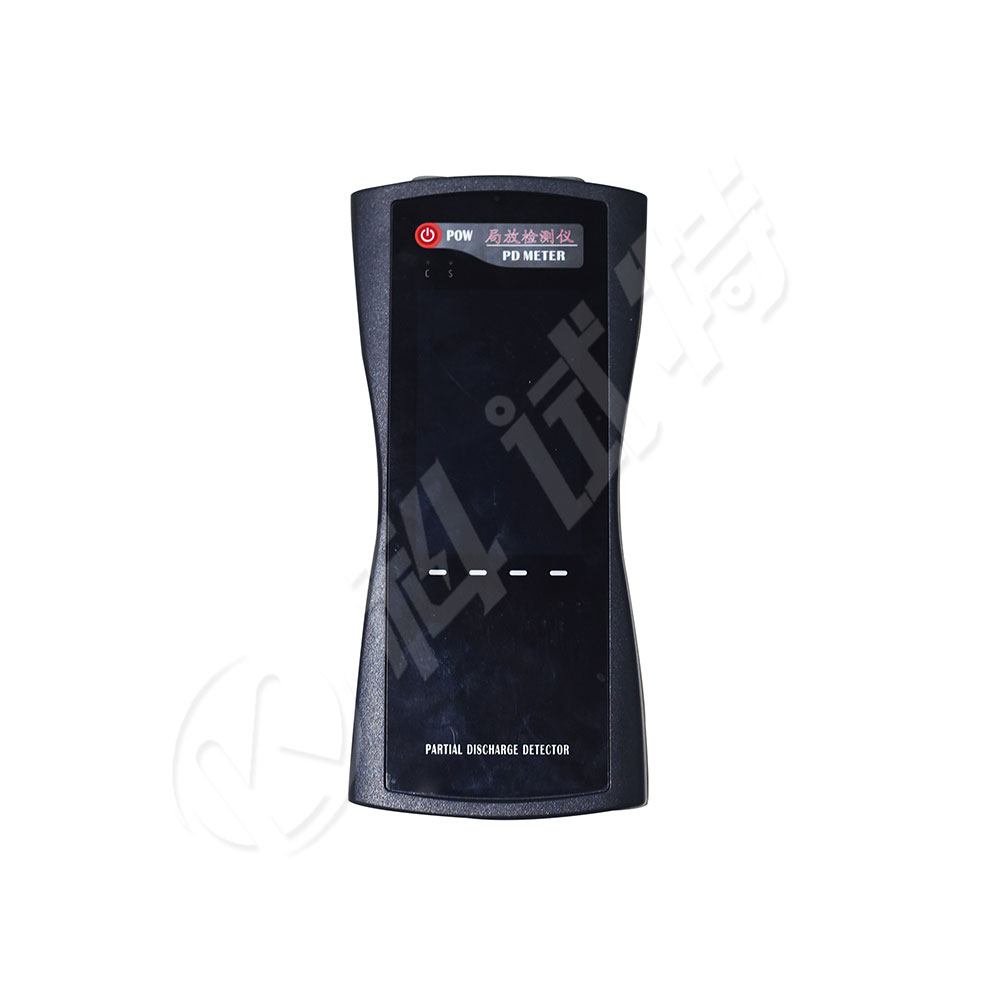

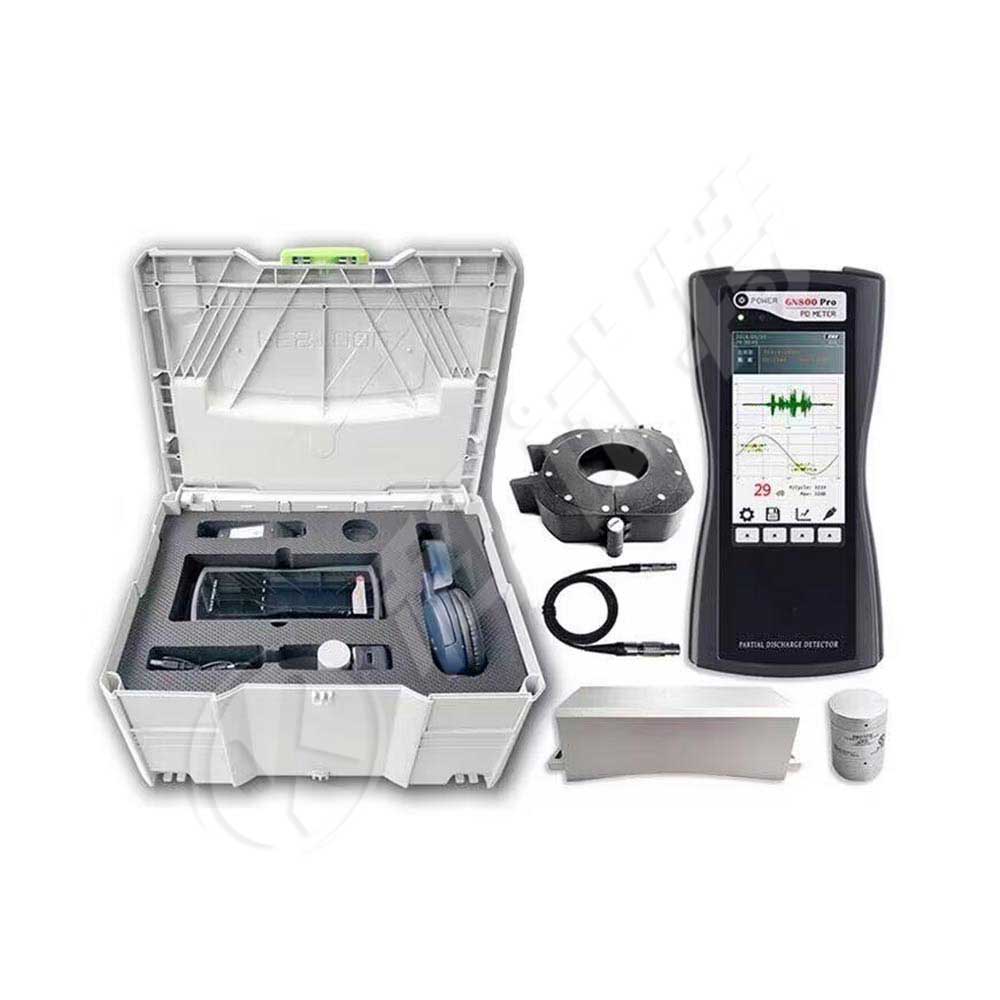

KST-830 型局部放电检测仪可广泛应用于电力系统的局放检测，包括高压开关柜、环网柜、电压/电流互感器、变 压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测，通过以下几项指标来衡量电气设备的放电程度：
1、局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列中Z大值（dB） 来表征局部放电的强度。
2、局部放电频度检测：装置测量 1 个工频周期内的放电信号，提取放电脉冲并根据放电脉冲数 量来表征局部放电的频度。
咨询热线：400-027-1566
销售热线：19972032561
技术咨询：18995634856
地址：武汉市东湖高新藏龙岛科技园
KST-830 型局部放电检测仪可广泛应用于电力系统的局放检测，包括高压开关柜、环网柜、电压/电流互感器、变 压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测，通过以下几项指标来衡量电气设备的放电程度： 1、局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列中最大值（dB） 来表征局部放电的强度。 2、局部放电频度检测：装置测量 1 个工频周期内的放电信号，提取放电脉冲并根据放电脉冲数 量来表征局部放电的频度。
KST-830 型局部放电检测仪可广泛应用于电力系统的局放检测，包括高压开关柜、环网柜、电压/电流互感器、变 压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测，通过以下几项指标来衡量电气设备的放电程度：
1、局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列中Z大值（dB） 来表征局部放电的强度。
2、局部放电频度检测：装置测量 1 个工频周期内的放电信号，提取放电脉冲并根据放电脉冲数 量来表征局部放电的频度。
| TEV 测量 | UHF 测量 | ||
| 测量范围 | 0-60 dBmV | 检测频段 | 300-2000MHz |
| 分辨率 | 1dB | 测量范围 | 0-60 dBmV |
| 精度 | ±1dB | 精度 | ＜1dBmV |
| 每周期最大 脉冲 | 1400 | 传感器频 段 | 300-2000MHz |
| 测量频带 | 3~100MHz | ||
| AA 测量 | AE 测量 | ||
| 测量范围 | -6dBμV~68dBμV | 测量范围 | -6dBμV 至 68dBμV |
| 分辨率 | 1dB | 分辨率 | 1dB |
| 精度 | ±1dB | 精度 | ±1dB |
| 传感器中心频率 | 40 kHz | 频率范围 | 20~200 kHz |
| HFCT 测量 | |||
| 传感器传输阻抗 | 5mV/mA | ||
| 检测频率 | 1～30MHz | ||
| 灵敏度 | ≤50pC | ||
| 硬件 | |||
| 外壳 | ABS | ||
| 显示 | 4.0 寸RGB液晶屏 | ||
| 连接器 | USB 接口(兼充电器输入) 3.5mm 立体声耳机插孔 外部超声波传感器输入 | ||

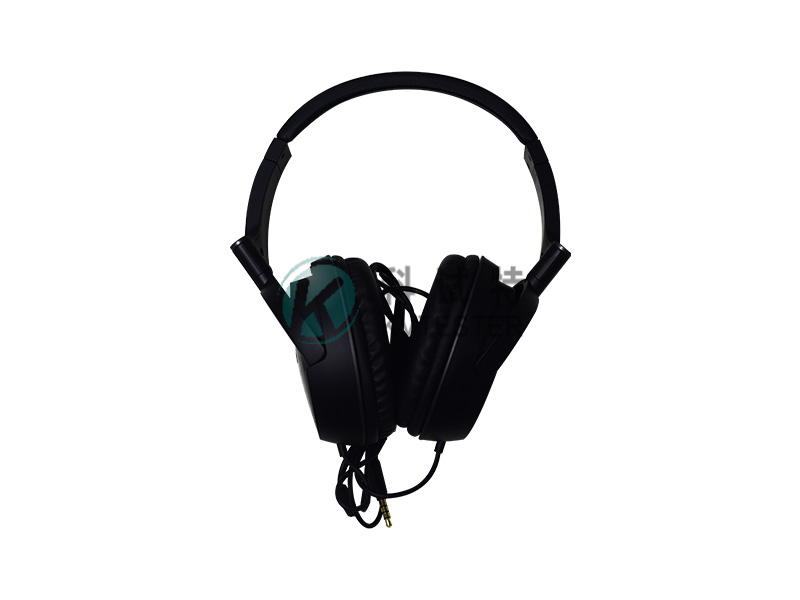

| 耳机 | 最小 8 欧姆 | ||
| SD 卡 | 标配 16G ~ 64G | ||
| 内置电池 | 3.7V/5000mAh 锂电池 | ||
| 工作时间 | 约 6 小时 | ||
| 充电器 | AC 90-264V 或 DC 5V | ||
| 使用温度 | -20 ~ 50℃ | ||
| 湿度 | 20-85% 相对湿度 | ||
| 体积、重量 | 210*100*35(mm) 0.4KG(主机) | ||

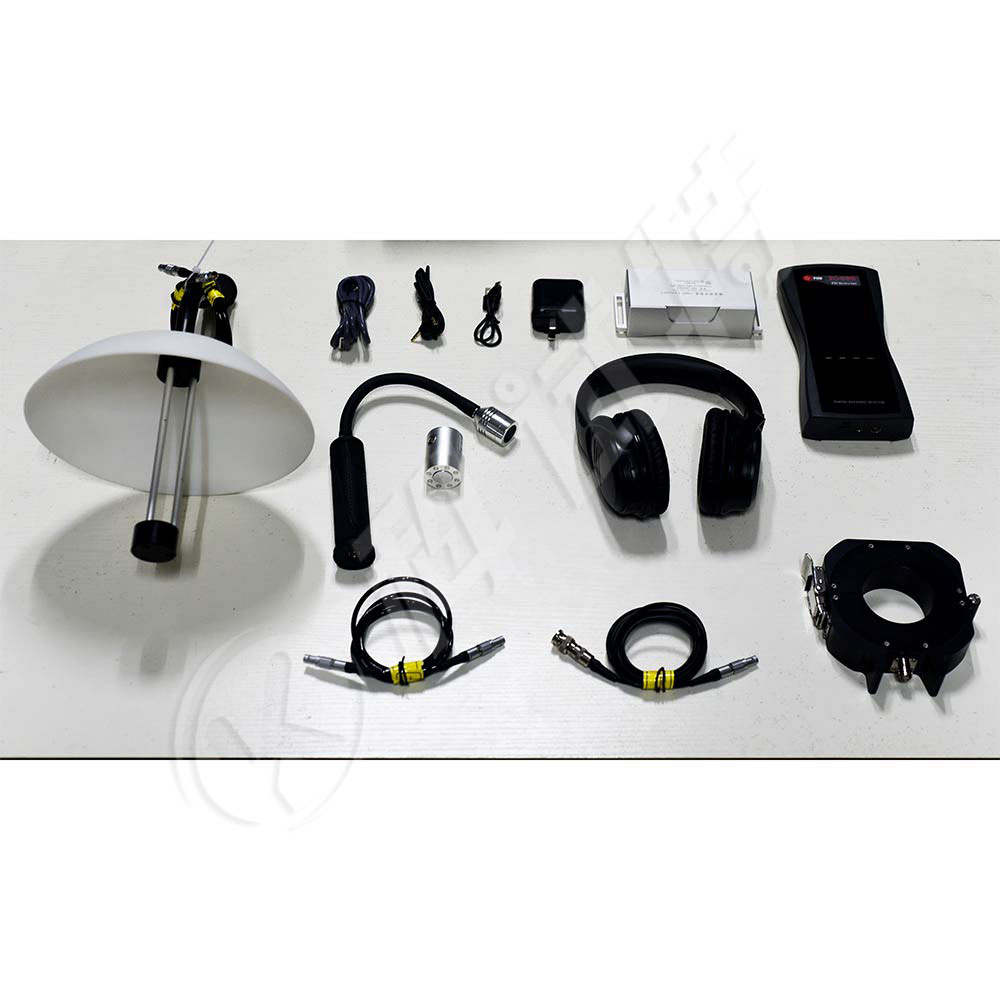

1、配置不同传感器实现几乎所有的电气设备的局部放电检测；
2、人性化的人机界面方便不同设备的数据管理，包括历史数据变化趋势的追溯、横向与纵 向数据分析，实现被测设备 360°全面诊断；
3、 内置超声波传感器和暂态地电压(以下简称 TEV)传感器，可外接变压器、GIS、架空线路、 电缆等专用传感器；
4、采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式 局部放电检测仪使用更加方便；
5、测试带宽范围为 30kHz ~ 2.0GHz，适用各种频段的检测原理；

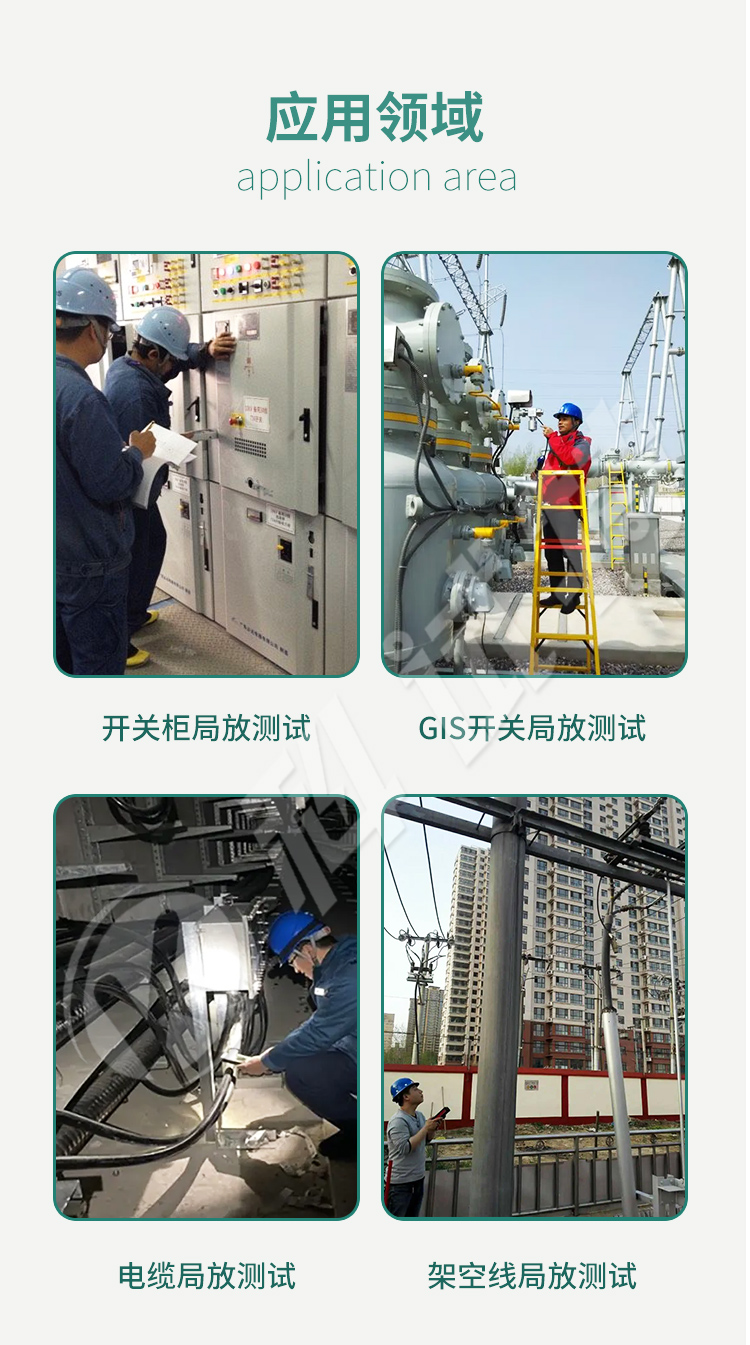

1、发、配电企业
2、铁路系统
3、石油化工供电系统
4、航空航天检测领域
5、自动化检测领域
