KST-430A 绝缘电阻测试仪

​KST-430A系列绝缘电阻测试仪是为了解决高压变电站、发电厂现场强干扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试而设计研制。它亦可用于广泛领域的电气绝缘电阻特性测量。

产品简介

KST-430A 数字式绝缘电阻测试仪又名兆欧表、高压绝缘电阻测试仪等,用于绝缘电阻的测试。本仪表具有 LCD 大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压交流电压吸收比和极化指数功能。整机美观*,量程宽广,分辨率高,操作便捷,携带方便,准确、可靠、性能稳定,抗干扰能力强。而且具有防震、防尘、防潮结构,是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

产品参数
测量功能输出电压测量范围精度分辨率
绝缘电阻100V(±10%)0~10MΩ±3%rdg±5dgt0.01MΩ
10~100MΩ0.1MΩ

100~1000MΩ

1MΩ
1G~10GΩ±5%rdg±5dgt0.01GΩ
250V(±10%)0~10MΩ  10~100MΩ±3%rdg±5dgt0.01MΩ    0.1MΩ
100~1000MΩ1MΩ
1G~10GΩ±5%rdg±5dgt0.01GΩ
500V(±10%)0~10MΩ±3%rdg±5dgt0.01MΩ
10~100MΩ0.1MΩ
100~1000MΩ1MΩ
1G~10GΩ±5%rdg±5dgt0.01GΩ
1000V(±10%)0~20MΩ±3%rdg±5dgt0.01MΩ
20~200MΩ0.1MΩ
200~2000MΩ1MΩ
2G~20GΩ±5%rdg±5dgt0.01GΩ
2500V(±10%)0~2000MΩ±3%rdg±5dgt1MΩ
2000MΩ~20GΩ±5%rdg±5dgt0.01GΩ
20GΩ~200GΩ±20%rdg±10dgt0.1GΩ
5000V(±10%)0~2000MΩ±3%rdg±5dgt1MΩ
2000MΩ~20GΩ±5%rdg±5dgt0.01GΩ
20GΩ~200GΩ±20%rdg±10dgt0.1GΩ
200GΩ~1000GΩ±20%rdg±10dgt1GΩ

测量功能测量范围精度分辨率
直流电压DC 0.0V~1000V±1.5%rdg±3dgt0.1V
交流电压AC 0.0V~750V±1.5%rdg±3dgt0.1V


功能绝缘电阻测试,电压测试
基准条件23℃±5℃,75%rh 以下
额定电压(V)

100;250;500;1000;2500V;5000V

测量电压(V)额定电压×(1±10%)
绝缘电阻量程(GΩ)0.01MΩ~1000GΩ
绝缘电阻分辨率0.01MΩ
直流电压量程0~1000V
直流电压分辨率0.1V
交流电压量程0~750V
交流电压分辨率0.1V
输出短路电流≥5mA(5KV)
吸收比和极化指数测量
电源12V 充电电池
背光可控灰白屏背光,适合昏暗场所使用
显示模式4 位超大 LCD 显示,灰白屏背光
LCD 显示尺寸108mm×65mm

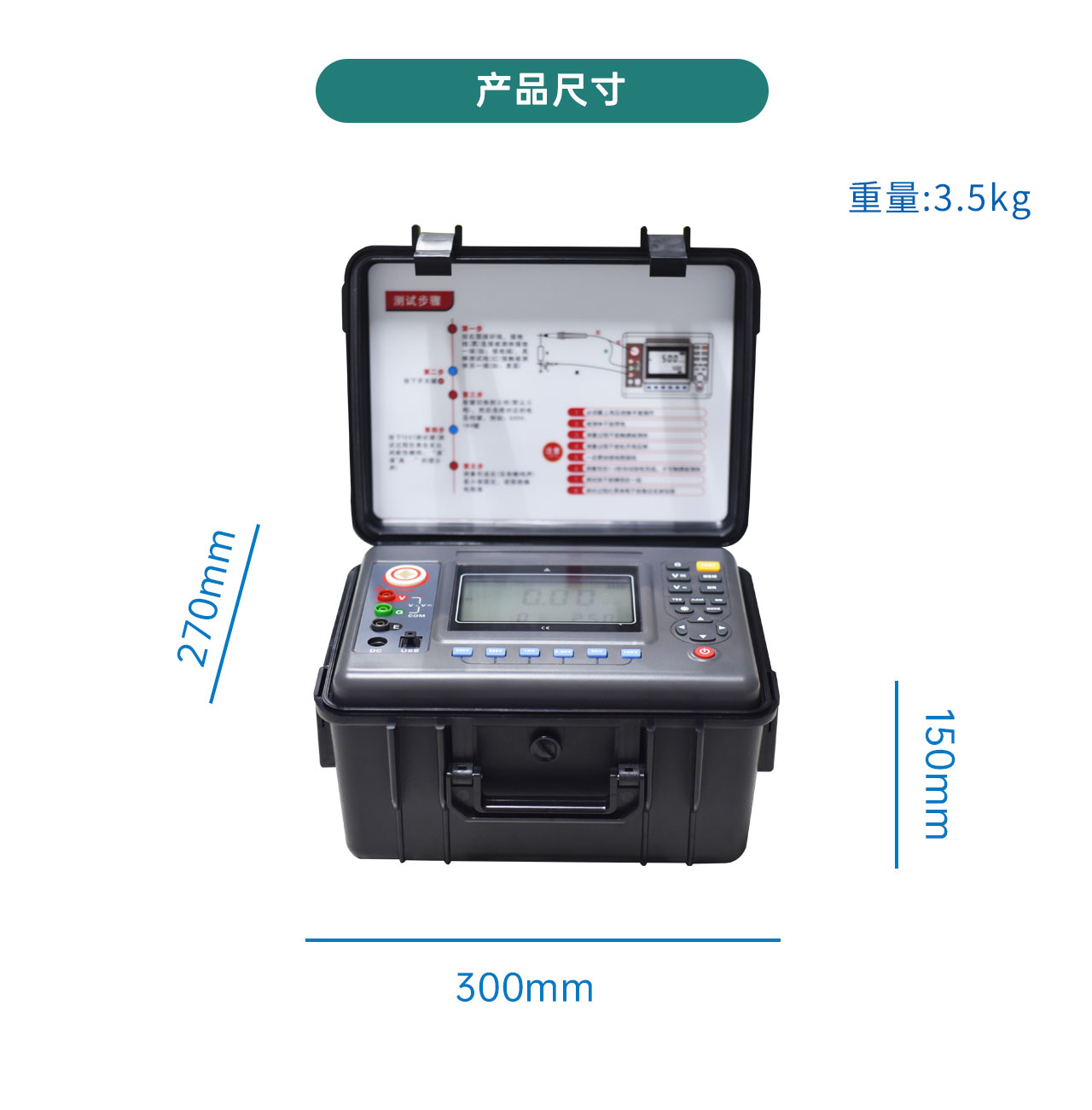

仪表尺寸长宽高:277.2mm×227.5mm×153mm
USB 接口具有 USB 接口,软件监控,存储数据可以上传电脑,保存打印
通 讯 线USB 通讯线 1 条

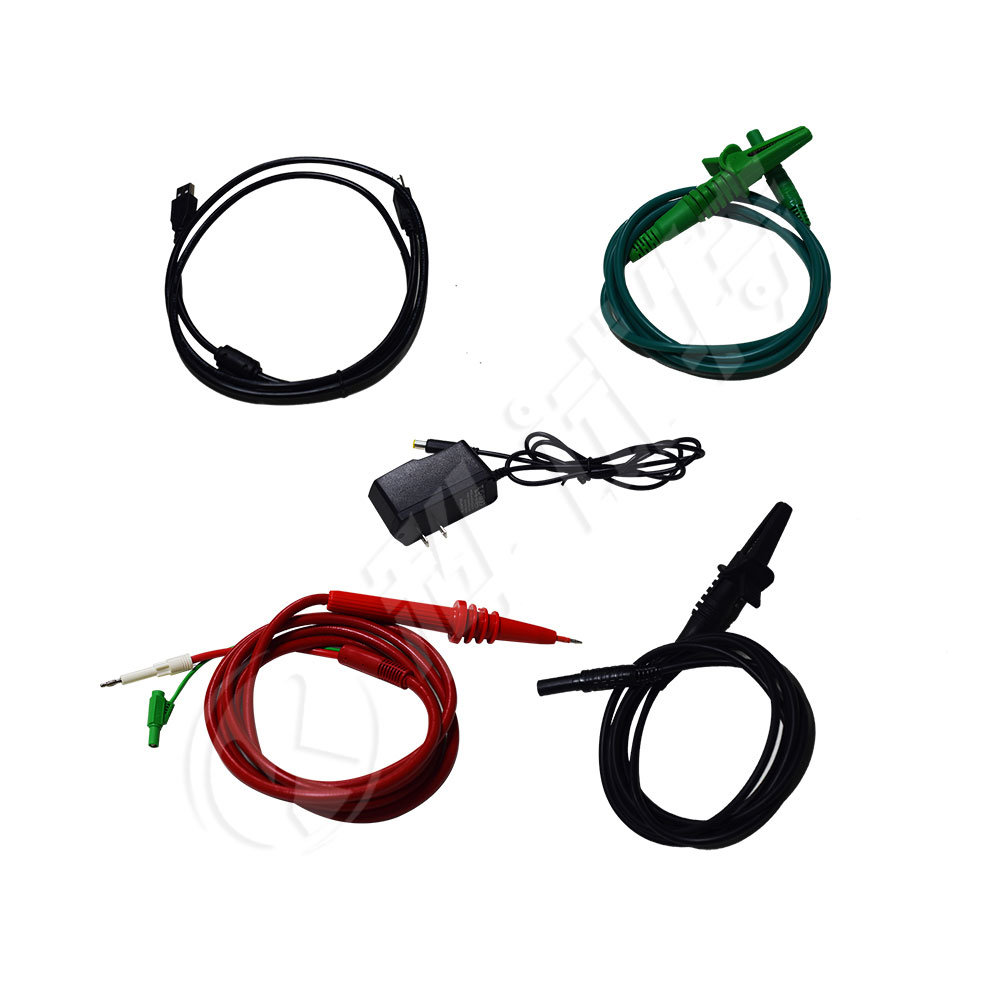

测试线高压棒红色 3 米,高压测试线黑色 1.5 米,绿线 1.5 米
数据存储500 组,闪烁显示“FULL”符号表示存储已满
数据查阅数据查阅功能:“READ”符号显示
溢出显示超量程溢出功能:“OL”符号显示
报警功能测量值超过报警设定值时发出报警提示
功耗待机: 30mA Max(背光关闭)
开机开背光: 42mA Max

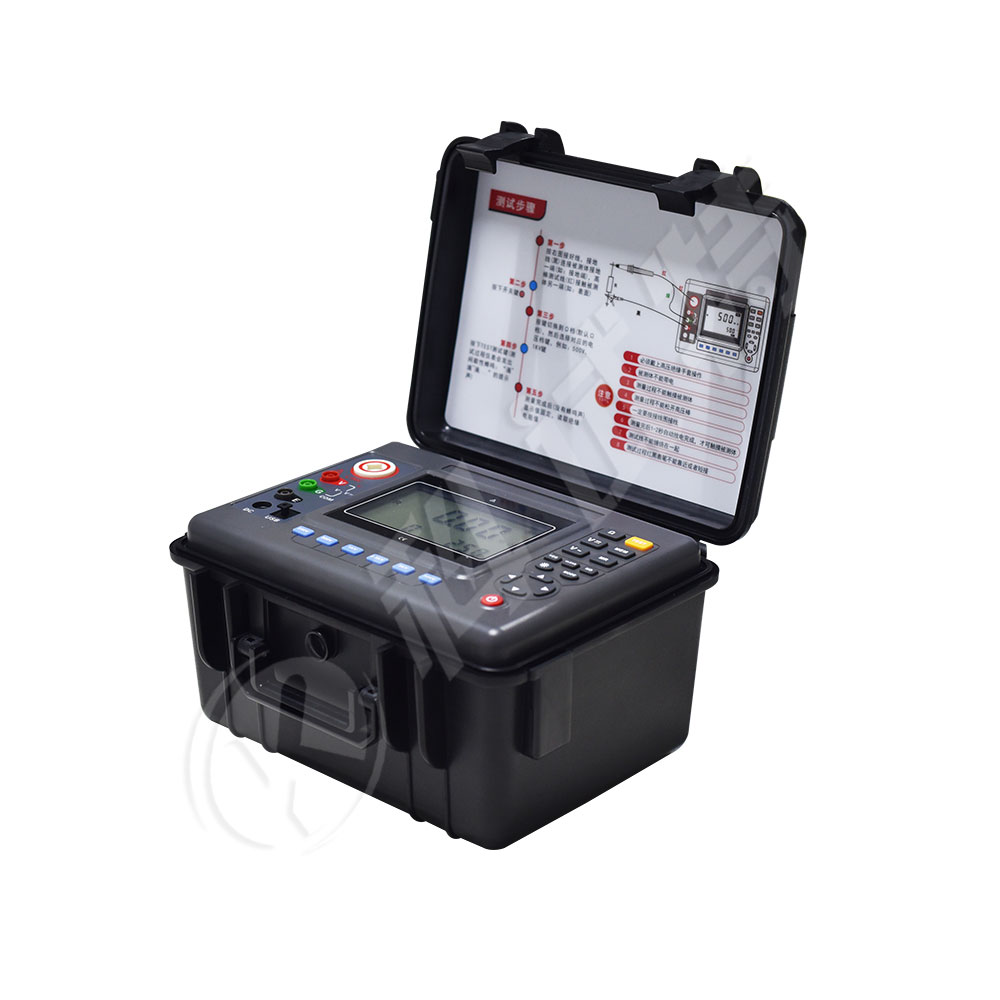

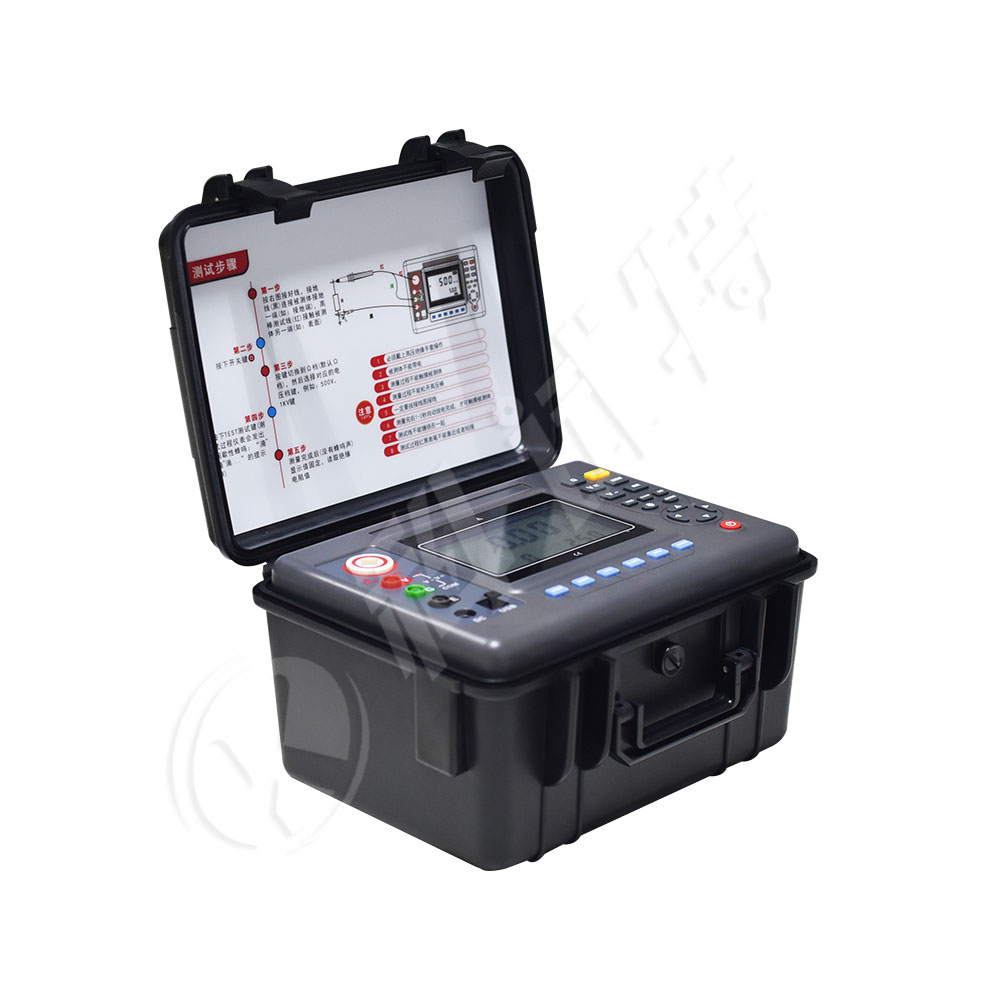

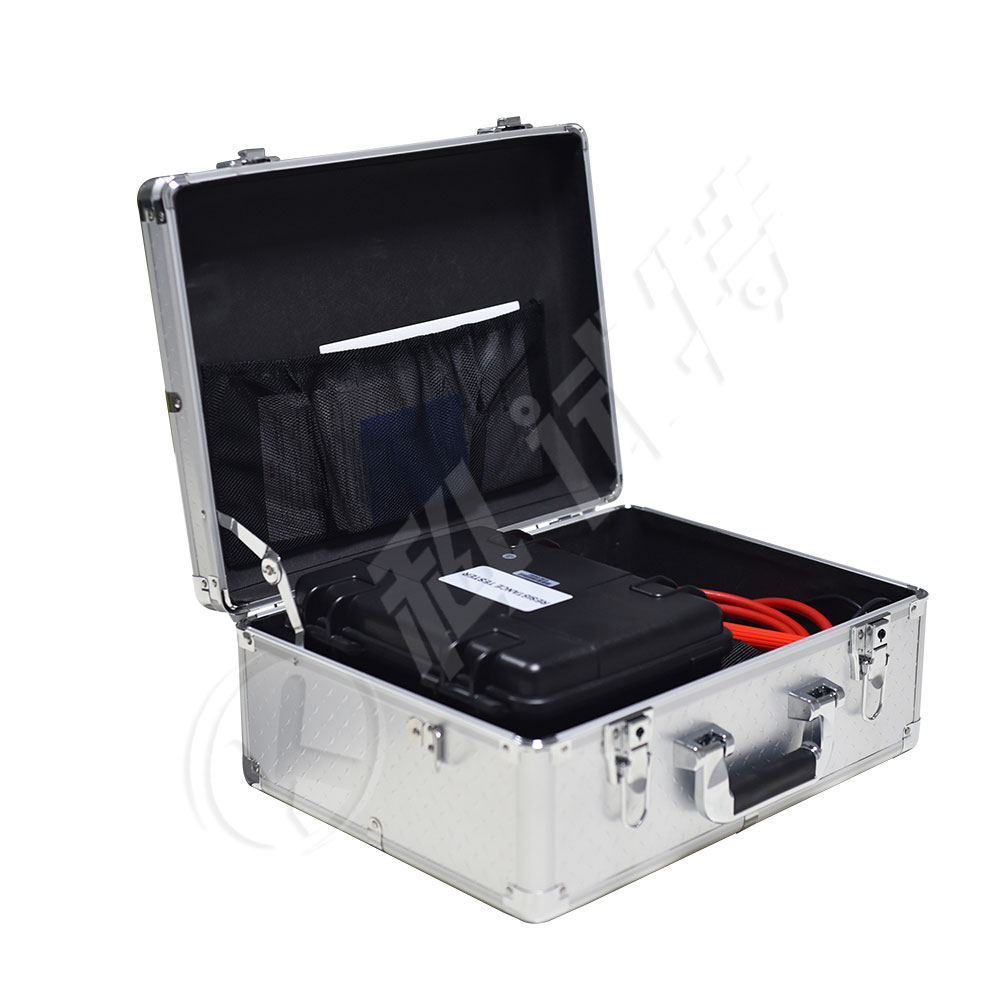

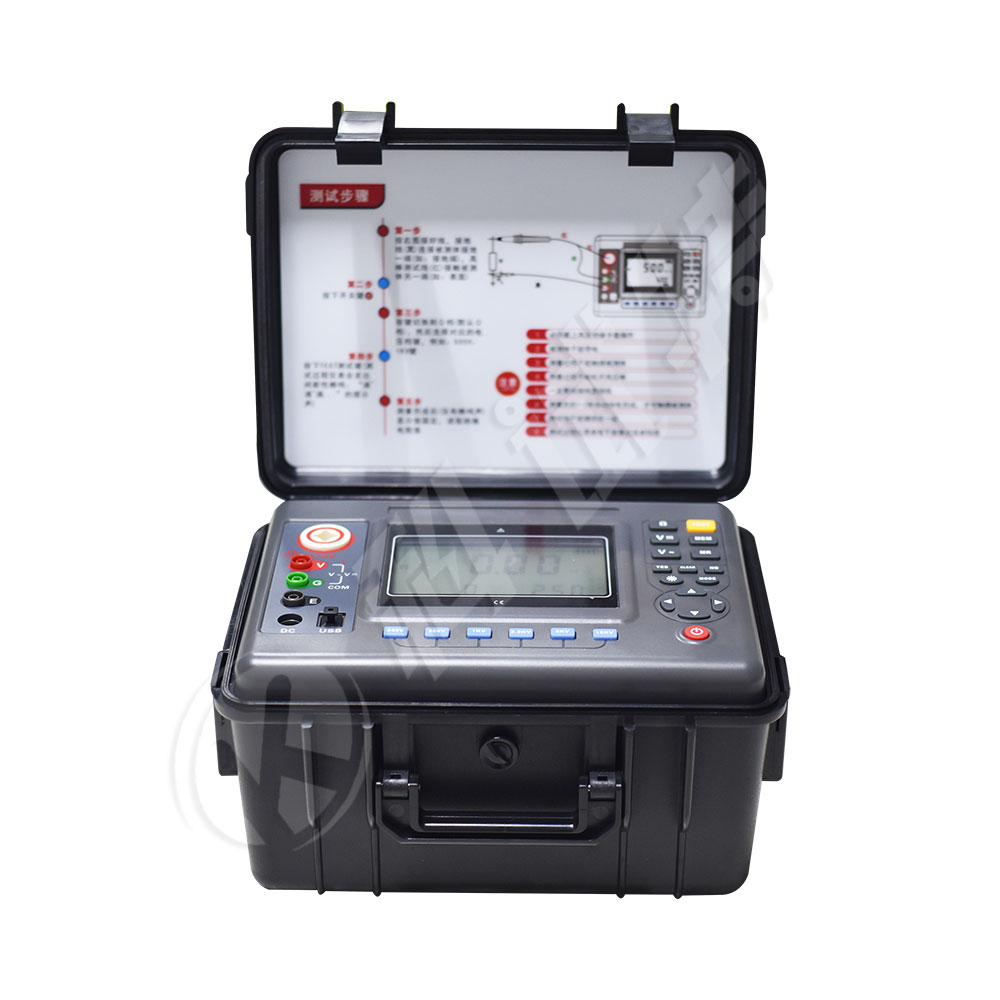

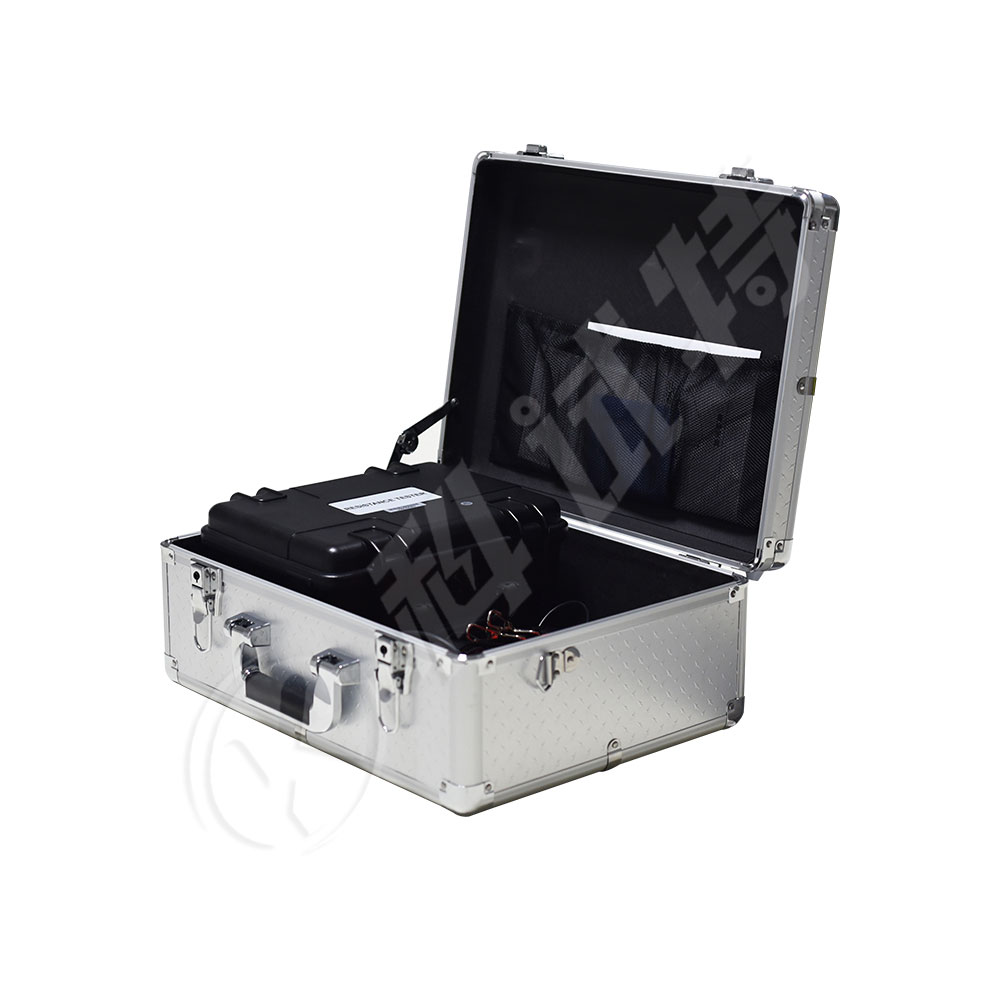

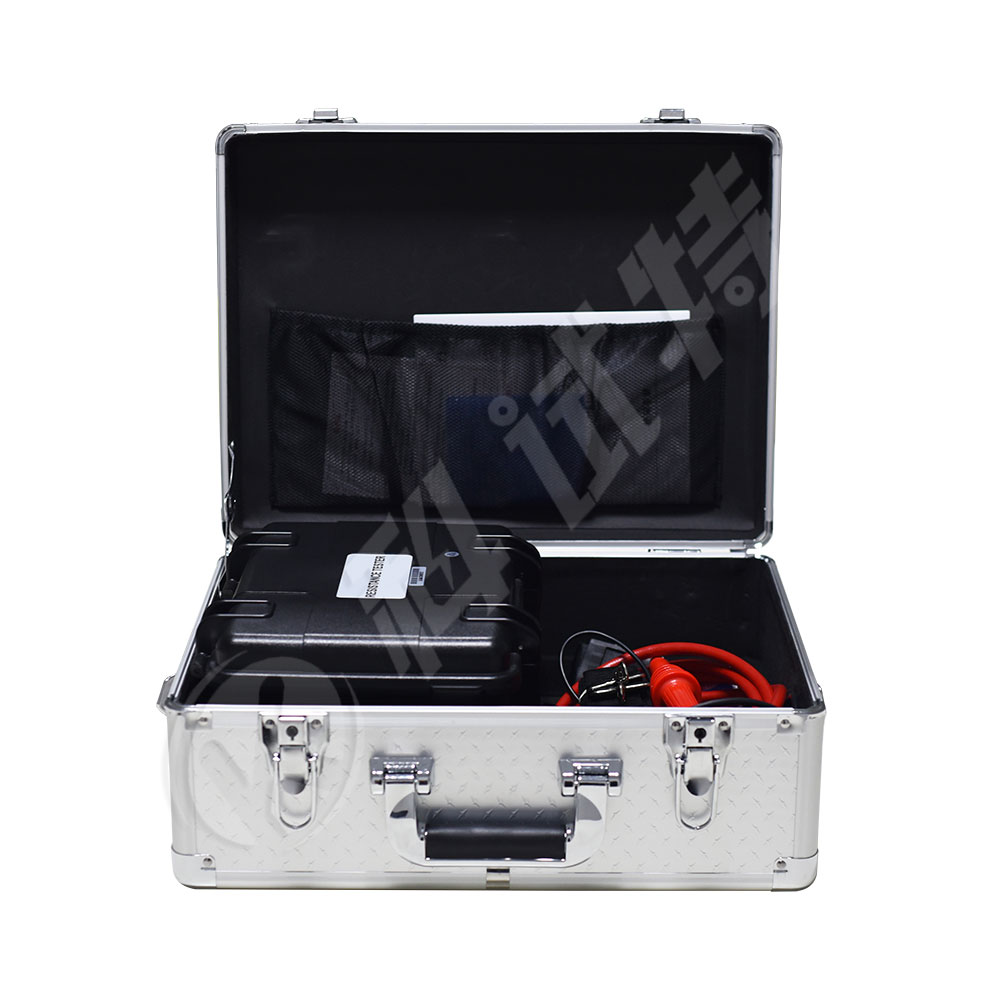

产品图片




产品特性

1、采用微电脑控制,菜单操作,大屏幕液晶LCD点阵显示,性能稳定,属智能化仪表。

2、抗干扰能力强,适合在强电磁干扰环境中测量。

3、有50V、100V、250 V、500V、1.0kV、2.5kV、5.0kV共7个电压输出档。

4、输出高电压同时也可0V起全范围连续调节。

5、自动测量R15、R60、R600,自动计算吸收比、极化指数,同时显示泄漏电流和吸收电容。

6、带载能力强,短路电流约5mA。

7、测量范围为0~10TΩ,自动切换量程。

8、可测量泄露电流和电容功能。

9、模拟条指针与数字显示相结合,形象的表明数据的变化趋势及准确的测量结果。

10、随时显示测试时间,且每隔15秒蜂鸣器自动鸣叫提示。

11、测试前若检测到试品带电,则给出带电电压和相关提示。

12、能设置测试时间,达到预定的测试时长后,自动停止测量。

13、测量完毕自动泄放高压,高压泄放时间不超过30秒。

14、自动测量环境温度、空气湿度及每次测试的日期与时间。

15、能保存60组测量结果,且数据20年可不丢失。

16、自带RS232串行接口,能与计算机数据通信。

17、内置微型打印机,可打印测量结果,免抄表工作。

18、非测试状态下,5分钟无任何操作,仪器提示关机。

19、具有全面完善的保护功能,工作可靠性高。


应用指南

KST-430A系列绝缘电阻测试仪是为了解决高压变电站、发电厂现场强干扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试而设计研制。它亦可用于广泛领域的电气绝缘电阻特性测量。
