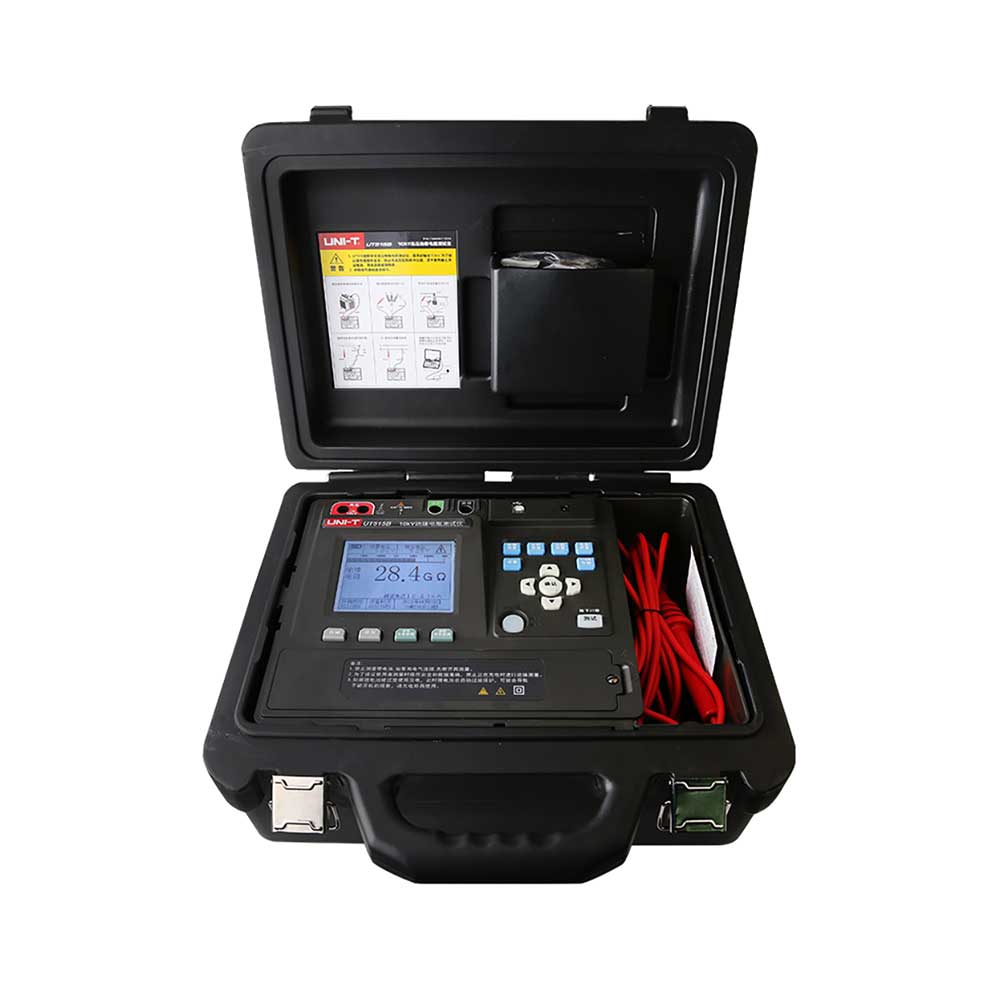

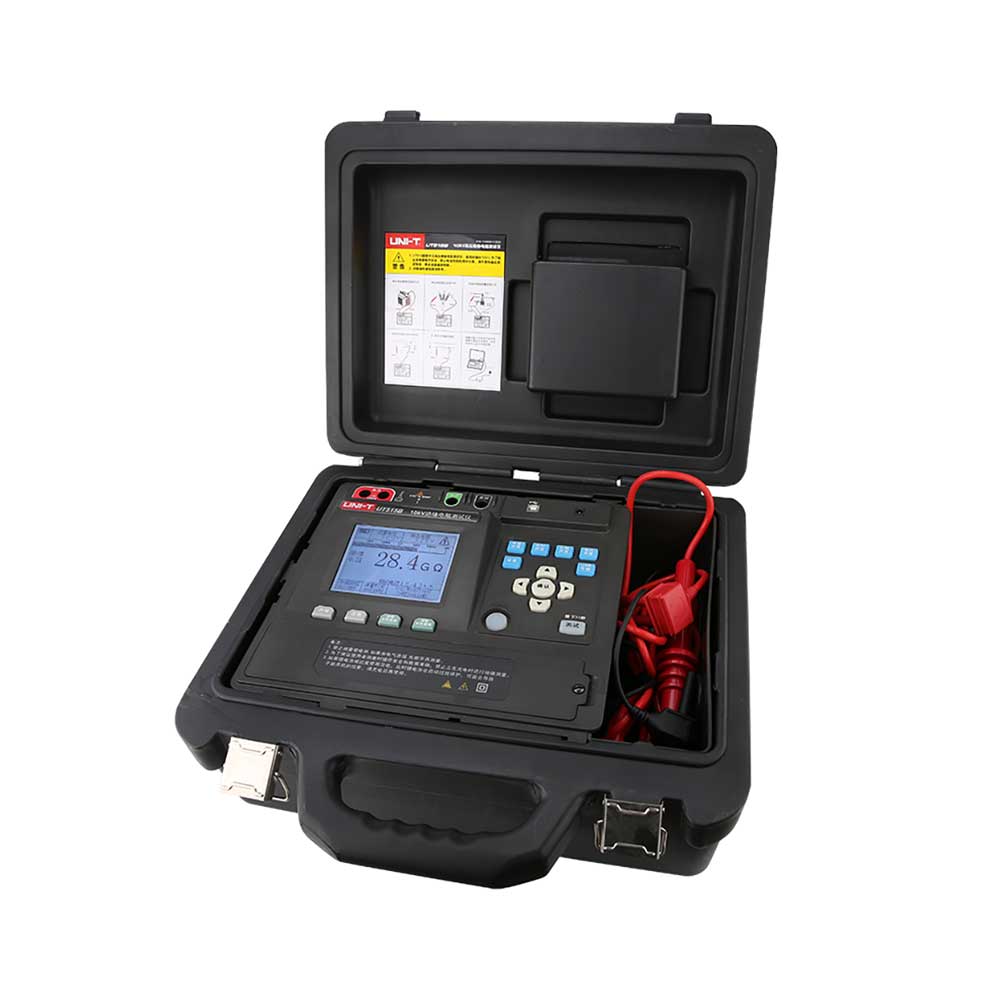

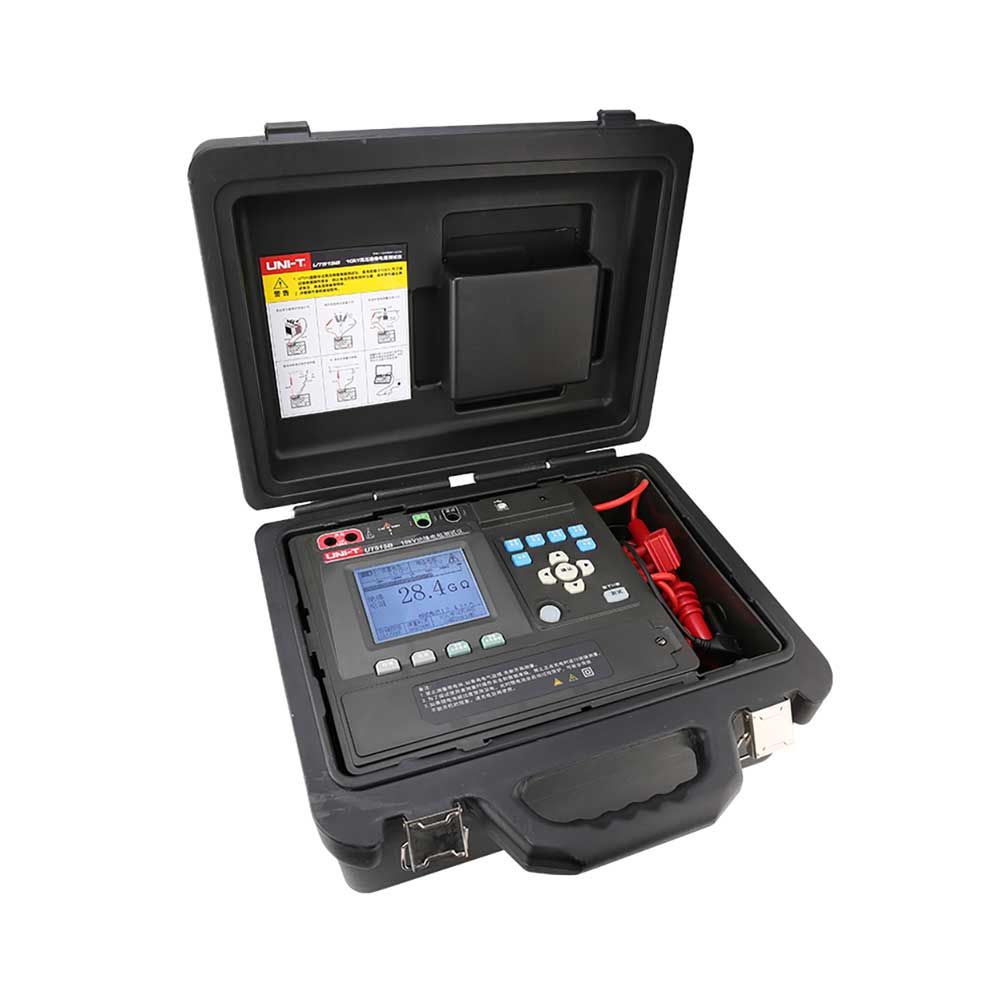

UT515B 10kV数字式高压绝缘电阻测试仪是一款智能型绝缘测试仪器，整机电路设计采用微机技术设计为核心，以大规模集成电路和数字电路相结合，配合强大的测量和数据处理软件，完成绝缘电阻、电压等参数测量，性能良好，操作简单。具有500V,1000V,2500,5000V,10000V量程；各量程的输出设置10%步进微调电压，测试数据可保存于设备内存中，通过PC软件进行下载或实时传送至PC端进行数据分析；全按键操作，电子数字式显示，省时省力，一键即可完成测试，引领传统“摇表”进入数字化电子时代。
咨询热线：400-027-1566
销售热线：19972032561
技术咨询：18995634856
地址：武汉市东湖高新藏龙岛科技园
UT515B 10kV数字式高压绝缘电阻测试仪是一款智能型绝缘测试仪器，整机电路设计采用微机技术设计为核心，以大规模集成电路和数字电路相结合，配合强大的测量和数据处理软件，完成绝缘电阻、电压等参数测量，性能良好，操作简单。具有500V,1000V,2500,5000V,10000V量程；各量程的输出设置10%步进微调电压，测试数据可保存于设备内存中，通过PC软件进行下载或实时传送至PC端进行数据分析；全按键操作，电子数字式显示，省时省力，一键即可完成测试，引领传统“摇表”进入数字化电子时代。
| 功能 | 量程 | 分辨率 | 准确度 | 输入保护 | 说明 |
| 绝缘电阻测量 | 500V （0.5MΩ~500GΩ） | 0.01MΩ/0.1MΩ 1MΩ/0.01GΩ 0.1GΩ/1GΩ | 1.00MΩ~4.99GΩ 5%+5 5GΩ~49.9GΩ 10%+10 50GΩ~500GΩ 仅供参考 | 步进电压范围： 400~600V 按该量程的10% | 输出电流0.5MΩ时 约1mA~1.2mA 短路最大电流3.7mA |
1000V （1.00MΩ~1000GΩ） | 0.01MΩ/0.1MΩ 1MΩ/0.01GΩ 0.1GΩ/1GΩ | 1.00MΩ~9.99GΩ 5%+5 10GΩ~99.9GΩ 10%+10 100GΩ~1000GΩ 仅供参考 | 步进电压范围： 500~1200V 按该量程的10% | 输出电流1MΩ时 约1mA~1.2mA 短路最大电流3.7mA | |
2500V （2.50MΩ~2.5TΩ） | 0.01MΩ/0.1MΩ 1MΩ/0.01GΩ 0.1GΩ/1GΩ | 2.5MΩ~24.9GΩ 5%+5 25.0GΩ~249GΩ 15%+10 250GΩ~2.5TΩ 仅供参考 | 步进电压范围： 1000~3000V 按该量程的10% | 输出电流2.5MΩ时 约1mA~1.2mA 短路最大电流5.0mA | |
| 5000V （5.00MΩ~5.0TΩ） | 0.01MΩ/0.1MΩ 1MΩ/0.01GΩ 0.1GΩ/1GΩ | 5MΩ~49.9GΩ 5%+5 50.0GΩ~499GΩ 15%+20 500GΩ~5.0TΩ 仅供参考 | 步进电压范围： 5000~10000V 按该量程的10% | 输出电流5MΩ时 约1mA~1.2mA 短路最大电流5.0mA | |
| 10000V （10.0MΩ~10TΩ） | 0.01MΩ/0.1MΩ 1MΩ/0.01GΩ 0.1GΩ/1GΩ | 10MΩ~99.9GΩ 10%+10 100GΩ~999GΩ 10%+10 1000GΩ~10TΩ 仅供参考 | 步进电压范围： 5000~10000V 按该量程的10% | 输出电流10MΩ时 约1mA~1.2mA 短路最大电流5.0mA | |
| 输出电压 | 500V | 1V | 0%~+20% | 30V | 步进范围：400-600v |
| 1000V | 1V | 步进范围：500-1200v | |||
| 2500V | 1V | 步进范围：1000-3000v | |||
| 5000V | 1V | 步进范围：2500-6000v | |||
| 10000V | 1V | 步进范围：5000-10000v | |||
| 电压测量 | ±30V~±1000V | 1V | ±（3%+5） | 1100V DC 800V AC | 1、输入阻抗：200MΩ 2、最小测量电压为30v 3、频率：DC50/60Hz |
| 30V~750V(50~60Hz) | 1V | ±（3%+5） |
1、5.1寸工业显示屏（320x240）数字显示，更加直观
2、10kV电压输出，绝缘电阻10TΩ，短路电流5mA
3、自动吸收比（DAR）和极化指数（PI）系数
4、步进功能：各量程可步进10%
5、USB数据传输，通过PC端软件进行数据分析
6、999组数据存储
7、可充锂电池：14.8V 5200mAh（配备专用充电器 输入110~220V 50Hz~60Hz 输出14.8v 2A)
8、可同时显示测试中的绝缘值与测试电流
9、按键带灯指示：电源键自带绿灯指示，高压输出测试键自带红灯警告指示
10、自动放电：测试电容性负载等的绝缘电阻时，测试完成后自动释放保存于电容回路中的电荷，可显示放电进度情况
11、LCD背光灯功能：背光灯功能有助于昏暗位置或夜间作业
