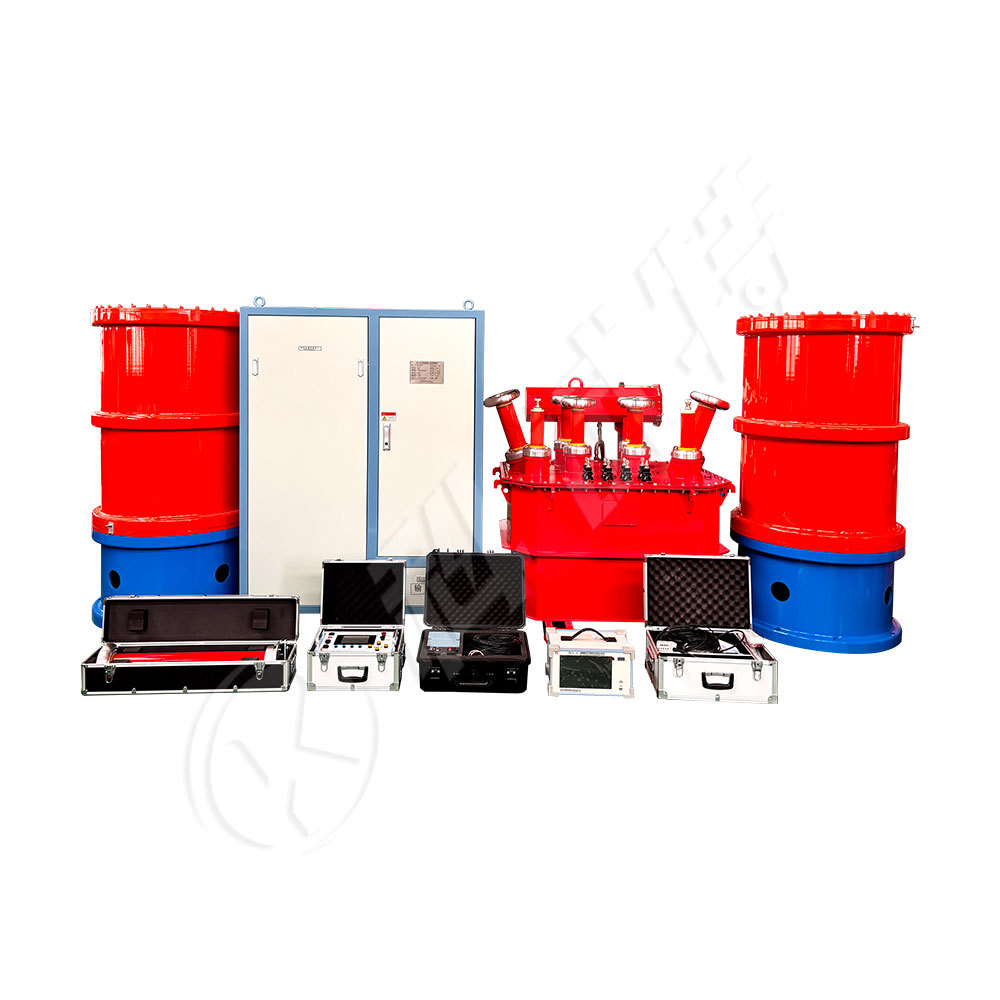

ZCVF-W-150kW 变压器局放感应耐压试验系统

无局放变频电源可用于所有电气设备的交流耐压试验和局部放电试验。利用励磁变压器激发串联或并联谐振回路，通过调节变频电源的输出频率，使得回路中的电抗器电感L和试品电容C发生谐振，谐振电压即为试品上所加电压。或通过中间变压器直接输出至变压器初级进行感应耐压试验。

无局放变频电源是成套试验系统中的主要部件，该试验系统适用于：

1、电力变压器的感应耐压和局部放电试验。

2、互感器等交流耐压和局部放电试验。

3、电力电缆交流耐压试验。

4、GIS组合电器交流耐压试验。

5、断路器、隔离开关、绝缘子、套管等容性设备的交流耐压试验。

6、适用于大型发电机组工频耐压试验。

7、适用于大型地网测试用电源。

1、试验的等效性好。本装置输出即为正弦波，波形失真度小。波形畸变率 ＜3％，不同于其他类型的变频电源装置（其他类型的变频电源装置为方波输出，经过波形整形而成的正弦波）。所以，本装置在试验过程中，不需要测量峰值。

2、采用光纤方式控制，彻底将高压和低压控制回路隔离。

3、体积小、重量轻、搬运灵活、非常适合现场使用。

4、操作简洁方便、接线简单，能够提高工作效率50％（相对于发电机组方式）。

5、安全可靠，本装置内集合了多种保护。包括：放电击穿保护、过电压整定保护、输出短路保护、开机零位保护、桥臂放大回路保护、功率曲线保护等。当任何一种保护出现时，装置立即断开试验电压输出，切断主回路电源，确保试验人员、被试品以及试验系统的安全。

6、本装置中的信号源由专用芯片产生，采用微机控制，输出频率稳定性高，可以到达0.01Hz。

7、变频输出电压由TI公司的高速微机控制，输出电压的不稳定度＜1%。
