KSTVF-A 变频串联谐振试验成套装置

KSTVF-A系列变频串联谐振试验成套装置适用于变压器、断路器、开关、GIS系统、电缆、套管、绝缘子等设备的交流耐压试验。具备高压过压保护、低压过流保护,以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。既可满足高电压、小电流的设备试验条件要求,又可满足低电压、大电流的设备试验条件要求,具有较宽的适用范围。

产品简介

KSTVF-A变频串联谐振试验成套装置适用于变压器、断路器、开关、GIS系统、电缆、套管、绝缘子等设备的交流耐压试验。具备高压过压保护、低压过流保护,以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。

产品参数

1、基本参数

额定输出电压    0~1000kV及其以下
输出频率    30~300Hz
谐振电压波形    纯正弦波,波形畸变率≤1.0%
工作时间    满功率连续工作时间60min
品质因数    30~90
频率调节灵敏度    0.1Hz
不稳定度    <0.05%
工作电源    单相220V或三相380V±10%
    工频50Hz±5%

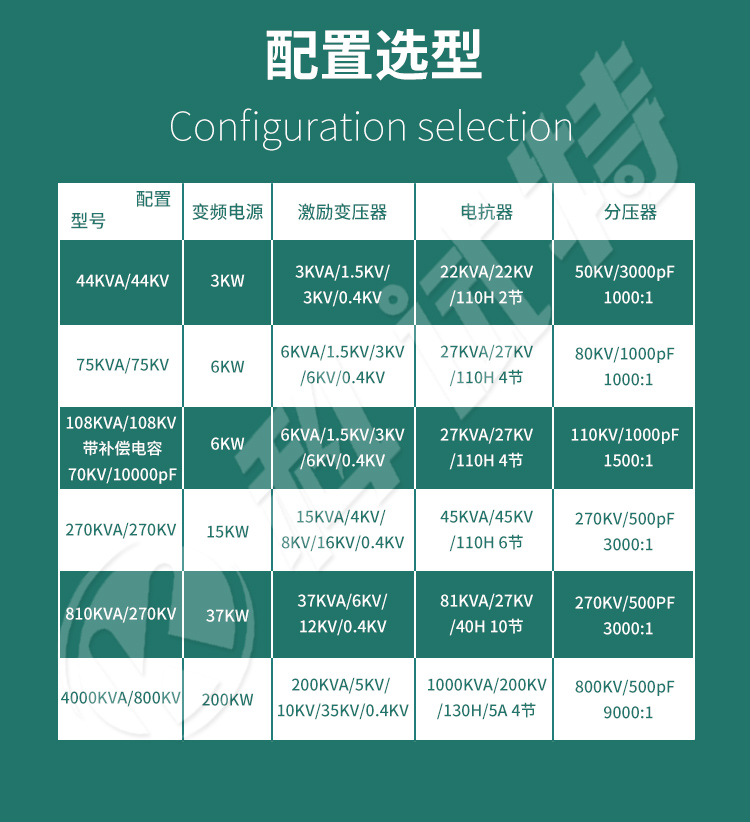

2、常规配置技术指标

产品
型号
变频
电源
谐振
电抗器
激励
变压器
分压器适用
范围
ZCVF-A-54/543kW27kV/1A
二台
(干式)
3kVA
(干式)
60kV1000kVA及以下10kV电力变压器
10kV开关、母线、PT、CT等
10kV(300mm2)电缆≤1.0km
ZCVF-A-108/1085kW27kV/1A
四台
(干式)
5kVA
(干式)
110kV31500kVA及以下35kV电力变压器
35kV开关、母线、PT、CT等
10kV(300mm2)电缆2km
35kV(300mm2)电缆0.5km
ZCVF-A-200/20010kW50kV/1A
四台
(干式)
10kVA
(干式)
200kV50000kVA及以下110kV电力变压器
110kVGIS、PT、CT等(预防性试验)
35kV(300mm2)电缆≤1.0km
10kV(300mm2)电缆≤2.0km
ZCVF-A-270/27015kW45kV/1A
六台
(干式)
15kVA
(干式)
300kV50000kVA及以下110kV电力变压器
110kVGIS、PT、CT等
35kV(300mm2)电缆≤1.2km
10kV(300mm2)电缆≤3.0km
ZCVF-A-800/40030kW50kV/2A
八台(干式)
100kV/2A
四台(油浸式)
30kVA
(干式)
30kA
(油浸式)
400kV80000kVA及以下220kV电力变压器
50000kVA及以下110kV电力变压器
110kV/220kVGIS、PT、CT等
35kV(300mm2)电缆≤2.0km
110kV(300mm2)电缆≤0.7km
ZCVF-A-1600/80060kW200kV/2A
四台
(油浸式)
60kVA
(干式)
800kV80000kVA及以下220kV电力变压器
50000kVA及以下110kV电力变压器
500kVGIS、PT、CT等
220kV开关、GIS、PT、CT等
110kV(400mm2)电缆≤1.5km
220kV(400mm2)电缆≤1.0km

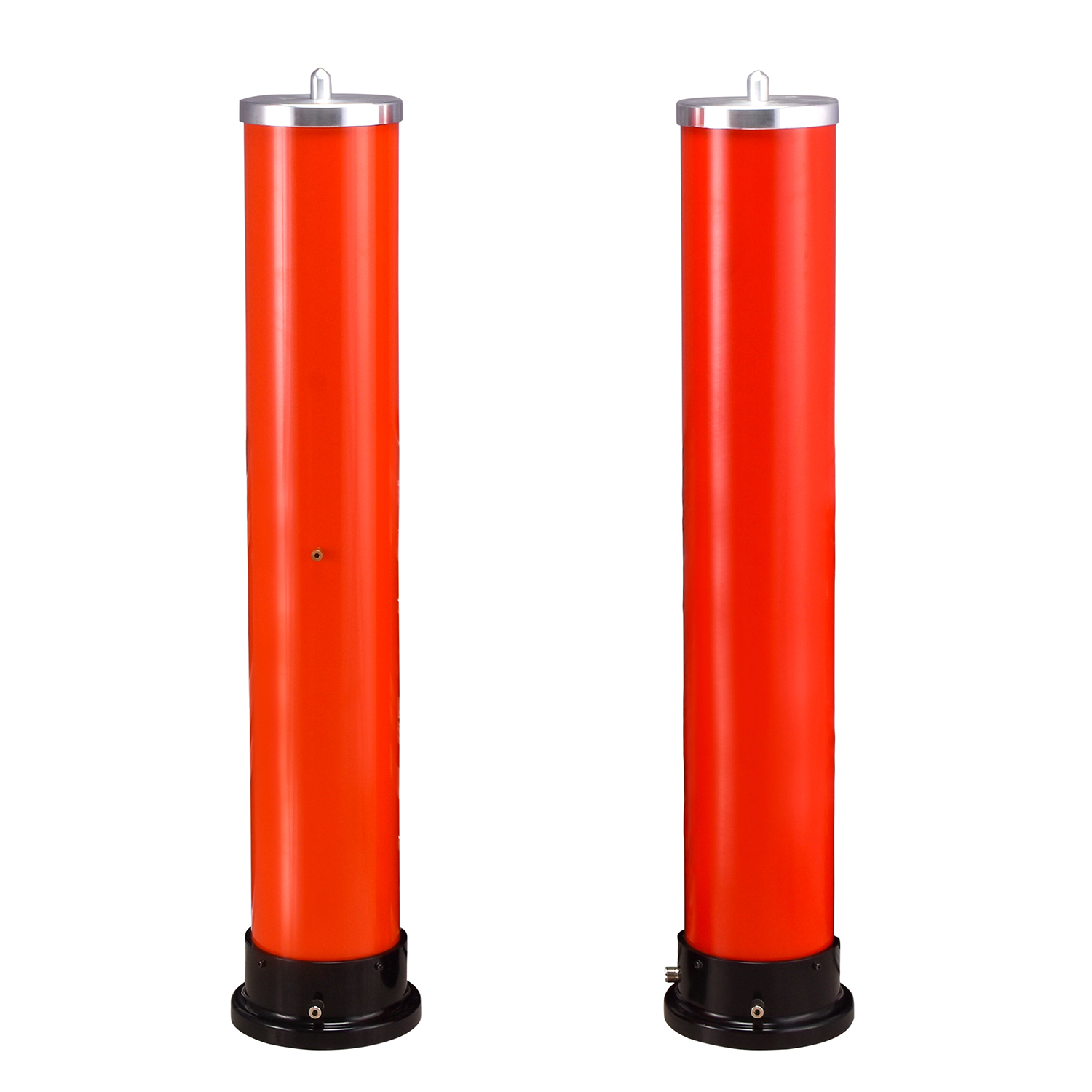

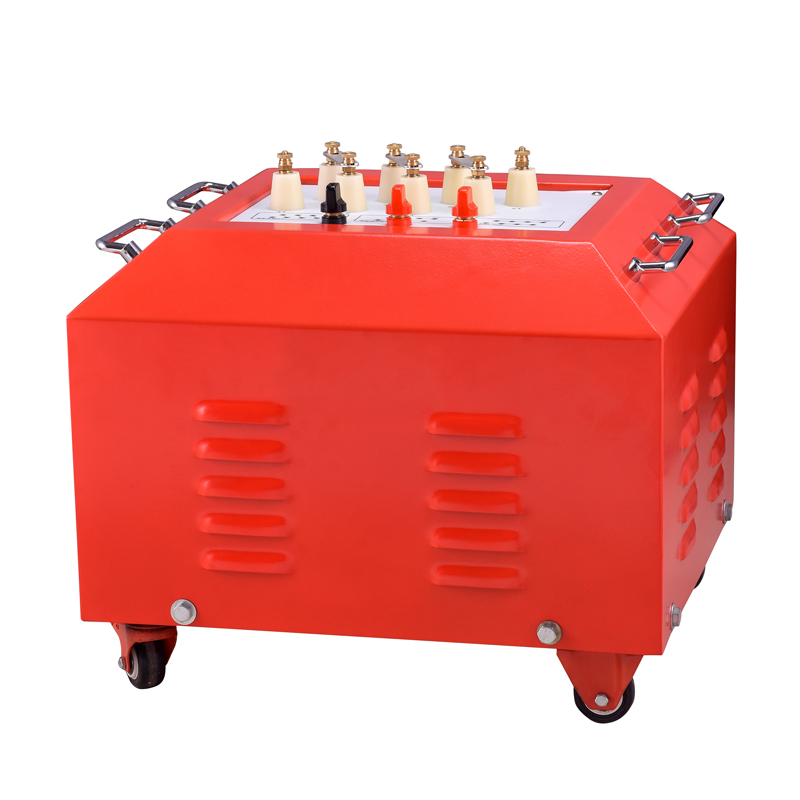

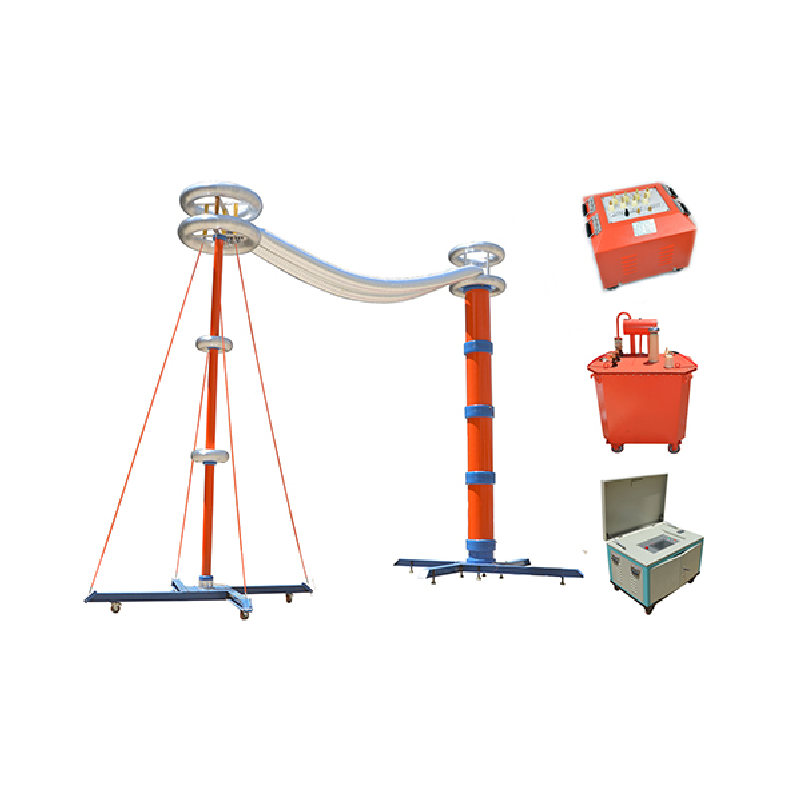

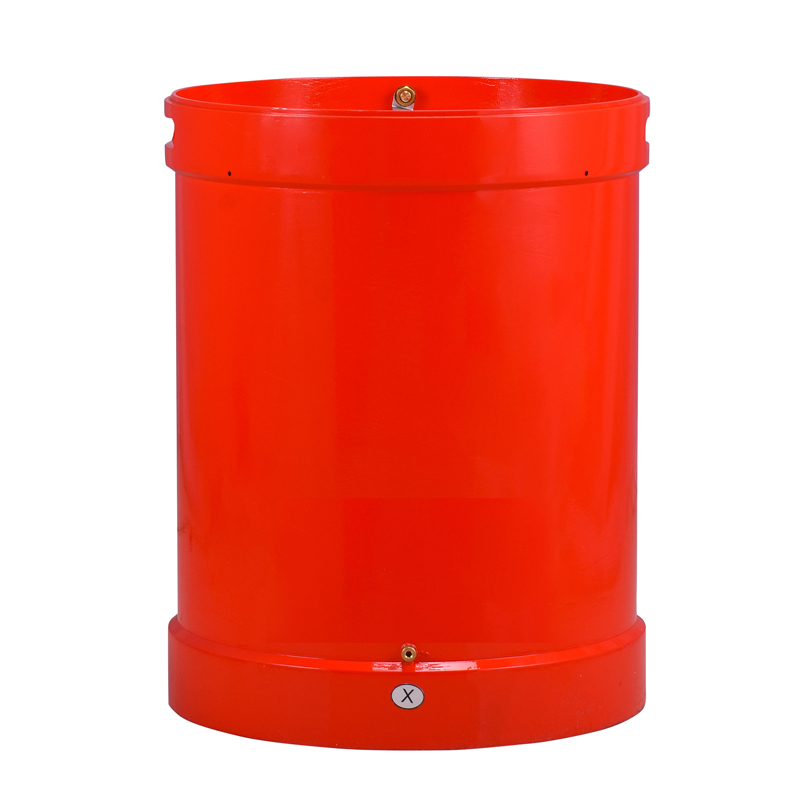

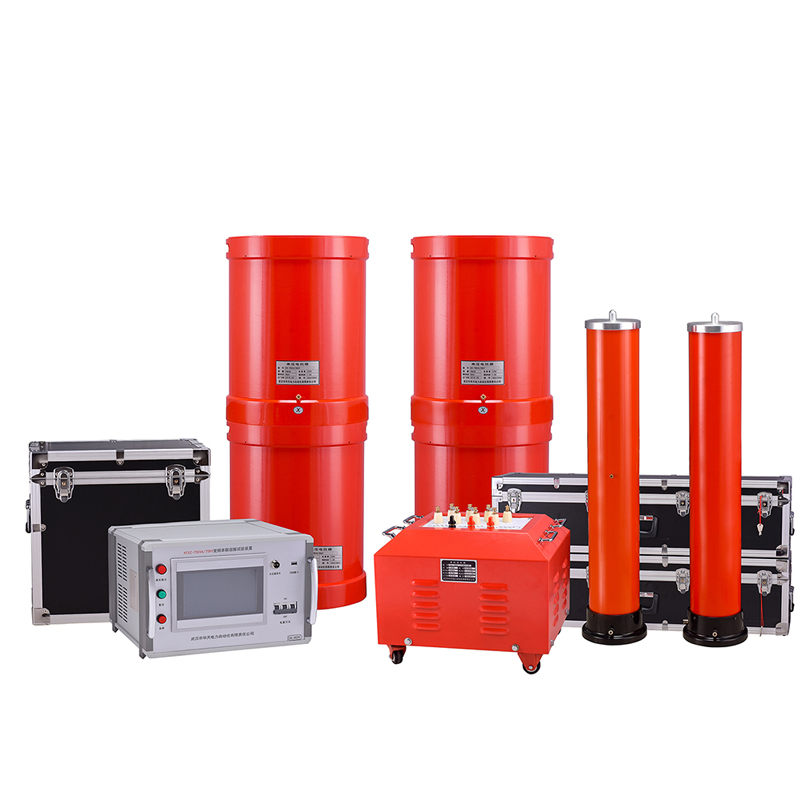

产品图片


产品特性

1、所需电源容量大大减小,试验所需的电源功率只有试验容量的1/Q;

2、体积小,重量轻,一般为普通试验装置的1/3-1/5;

3、谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效的防止了谐波峰值对试品的误击穿;

4、变频电源保护功能强,稳定性好;具备具备全自动(自动调谐、自动升压)、全手动(手动调谐、手动升压)以及半自动(自动调谐、手动升压及手动调谐、自动升压)的多种工作模式,可任意切换使用,操作方便;采用220V或380V单相电源,方便现场取电;

5、配置灵活,扩展功能强。谐振电抗器采用多只方式,积木式组合,可串可并,满足多种试品的试验要求,更方便现场使用;

6、大屏幕触摸LED液晶彩屏和外接鼠标直接完成各种参数的设置,试验结果可保存、打印、上传、回查等。


应用指南

KSTVF-A变频串联谐振试验成套装置适用于变压器、断路器、开关、GIS系统、电缆、套管、绝缘子等设备的交流耐压试验。具备高压过压保护、低压过流保护,以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。
KSTVF-A系列变频串联谐振试验成套装置的频率调节,分为粗调和细调,并可自动寻找试验谐振点,保证谐振频率在整个试验过程中不发生漂移;所需电源容量小,试验所需的电源功率只有试验容量的1/Q;体积小,重量轻,为普通试验装置的1/3-1/5;谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效防止了谐波峰值对试品的误击穿;具备多种工作模式,采用220V或380V单相电源,方便现场取电;多只方式,积木式组合,可串可并操作简单,方便现场使用。

关键词:变频串联谐振试验成套装置
