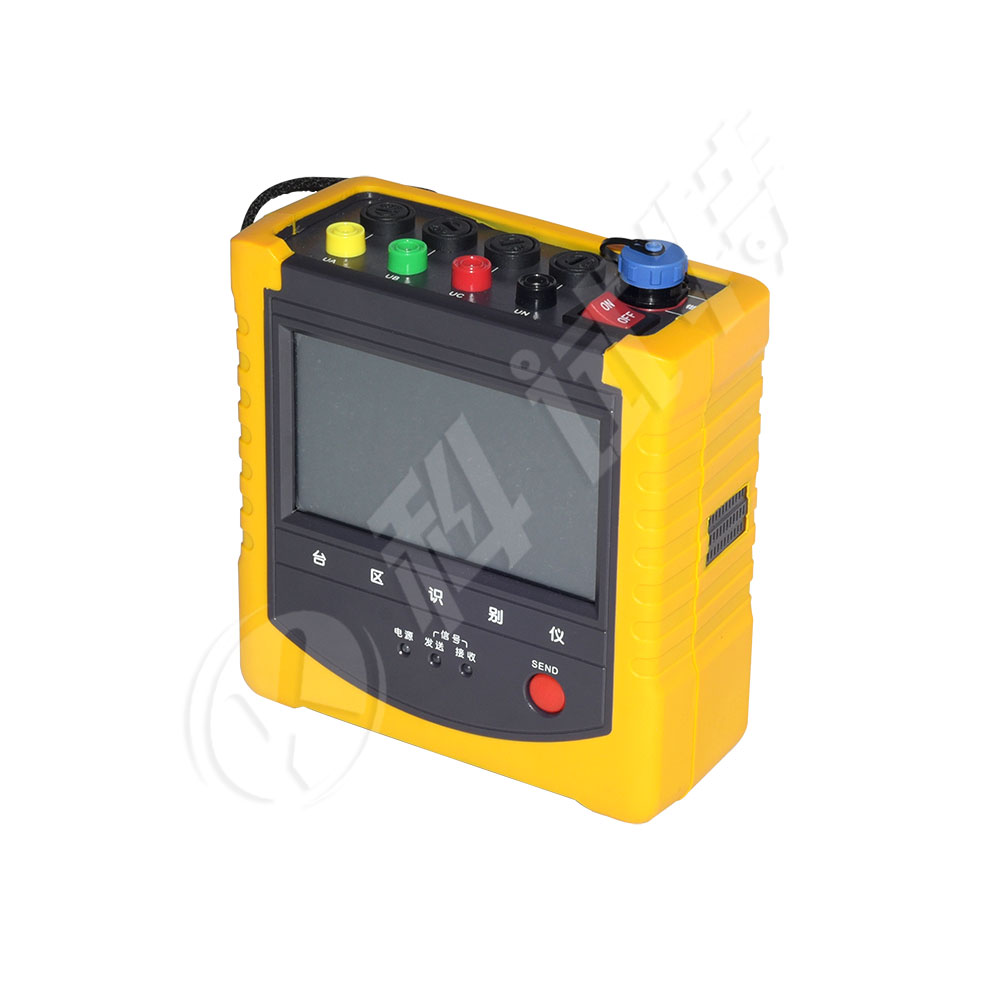

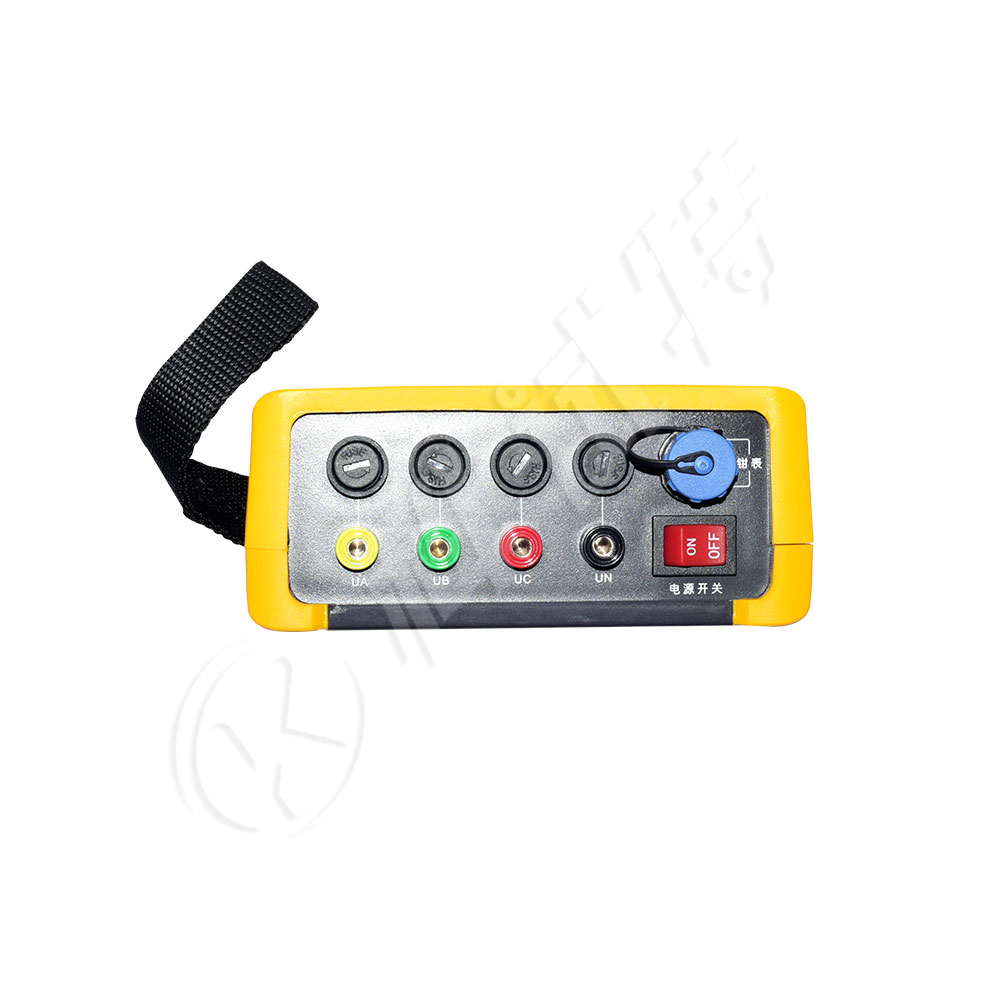

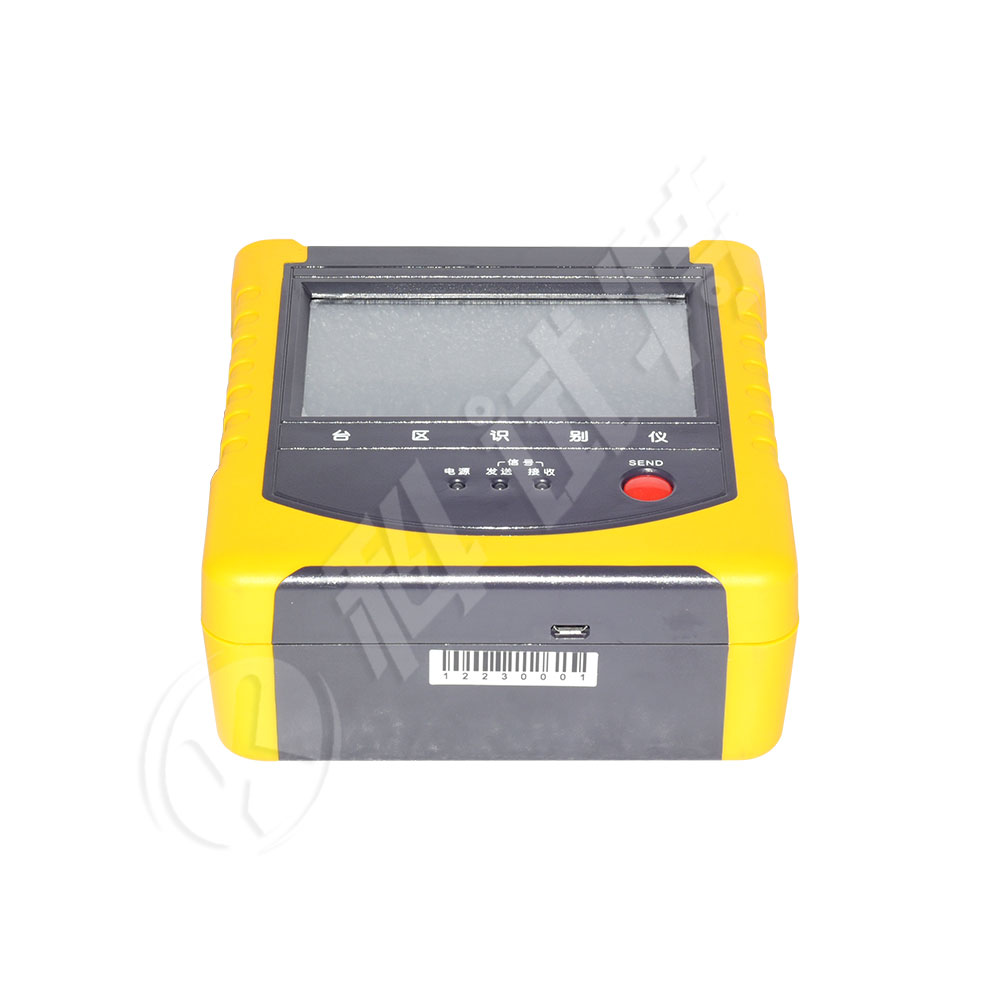

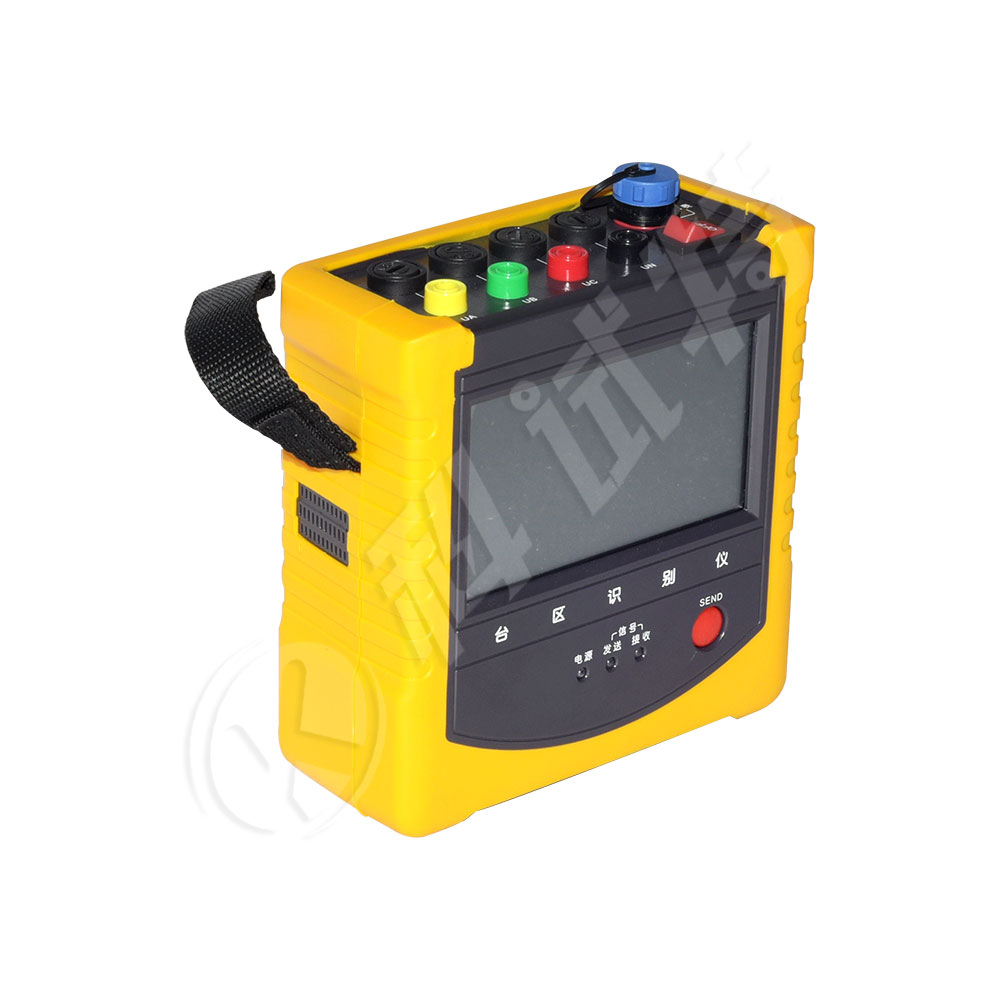

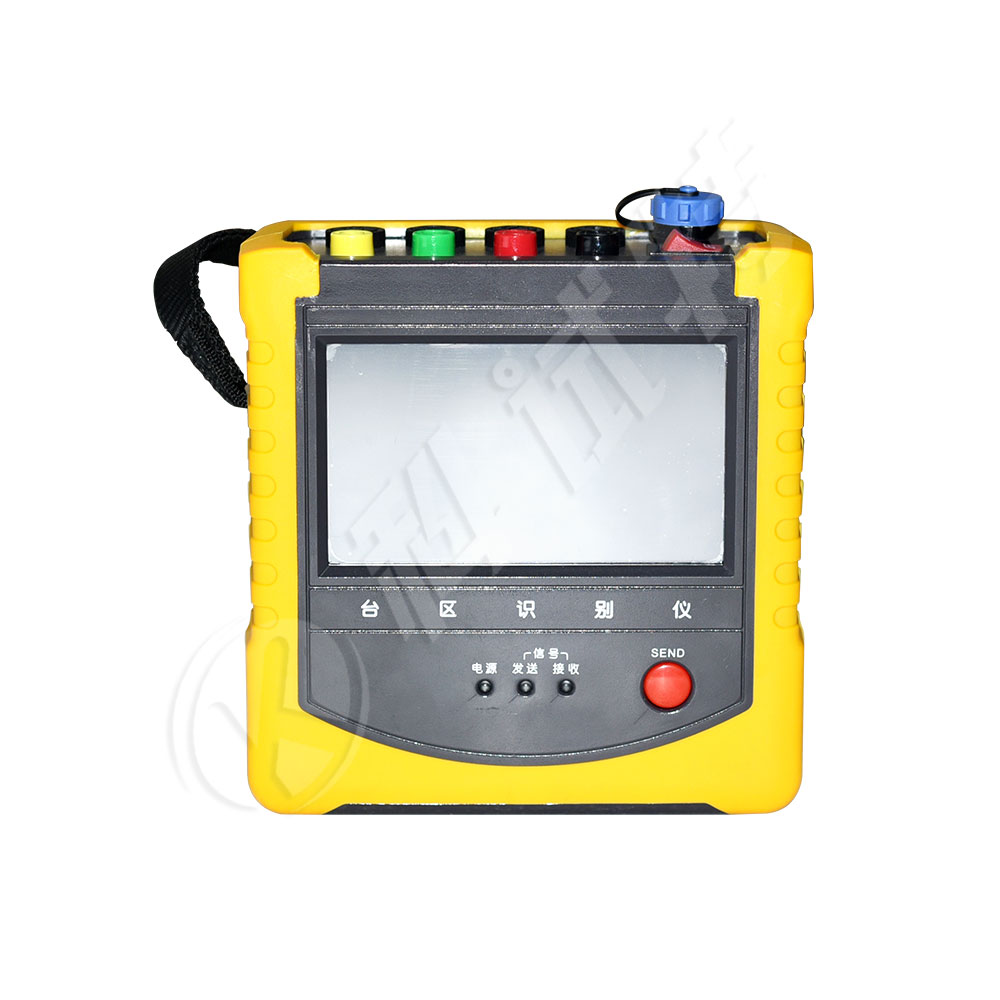

KST-602A 台区识别仪

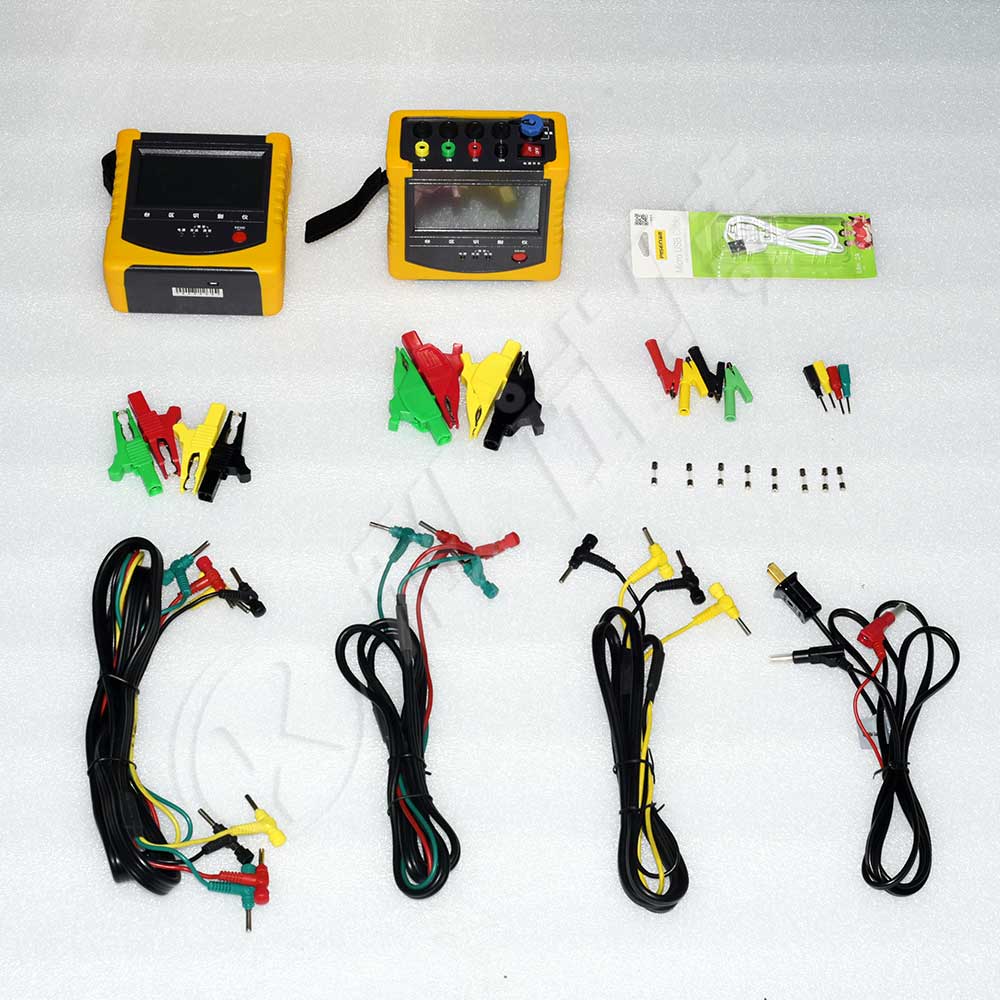

KST-602A 台区识别仪（智能低压双向台区识别仪）采用工频载波调制技术进行台区识别，在相邻变压器共压、共地、共电缆沟以及通信基站影响的情况下可以准确的进行台区识别。识别仪由手持式主机及从机组成，主机与从机完全相同均可用于台区二次侧或被测点，双向识别台区。对于距离长、干扰严重等恶劣环境的线路，电力载波信号可能无法有效传输，即使这种情况KST-602A 台区识别仪也只需一次即可正确识别，准确无误。同时根据不同的台区编号可以一次识别多个相邻拓扑关系混乱的台区。

KST-602A 台区识别仪采用高速A/D交流采样与高速DSP数字处理技术相结合，采用工频载波调制技术开发，为电网负荷普查、台区承包、用电稽查，生产调度提供了一种高效的必备工具，是新一代高可靠性的识别工具，该产品完全满足台区识别、用户识别、相位和相序识别需求，与以往产品相比较，具有网络全覆盖、识别速度快、准确无误，操作简单、携带方便等优势。

设备能实现台区识别、用户相位识别、分支判断、台区互检，应用于用户的台区归属、网络拓扑确定、设备间的相位差异等。实现相电压、中线电压、频率测量、三相电压角度测量，相序判断，基波电压、2-51次谐波分析，计算波形畸变系数。用于电压平衡分析、负载平衡分析、接线方式判断等；实现双向通信功能，使用中启动方和响应方可以随时调整启动方按“SEND”键发送信号。

工作原理

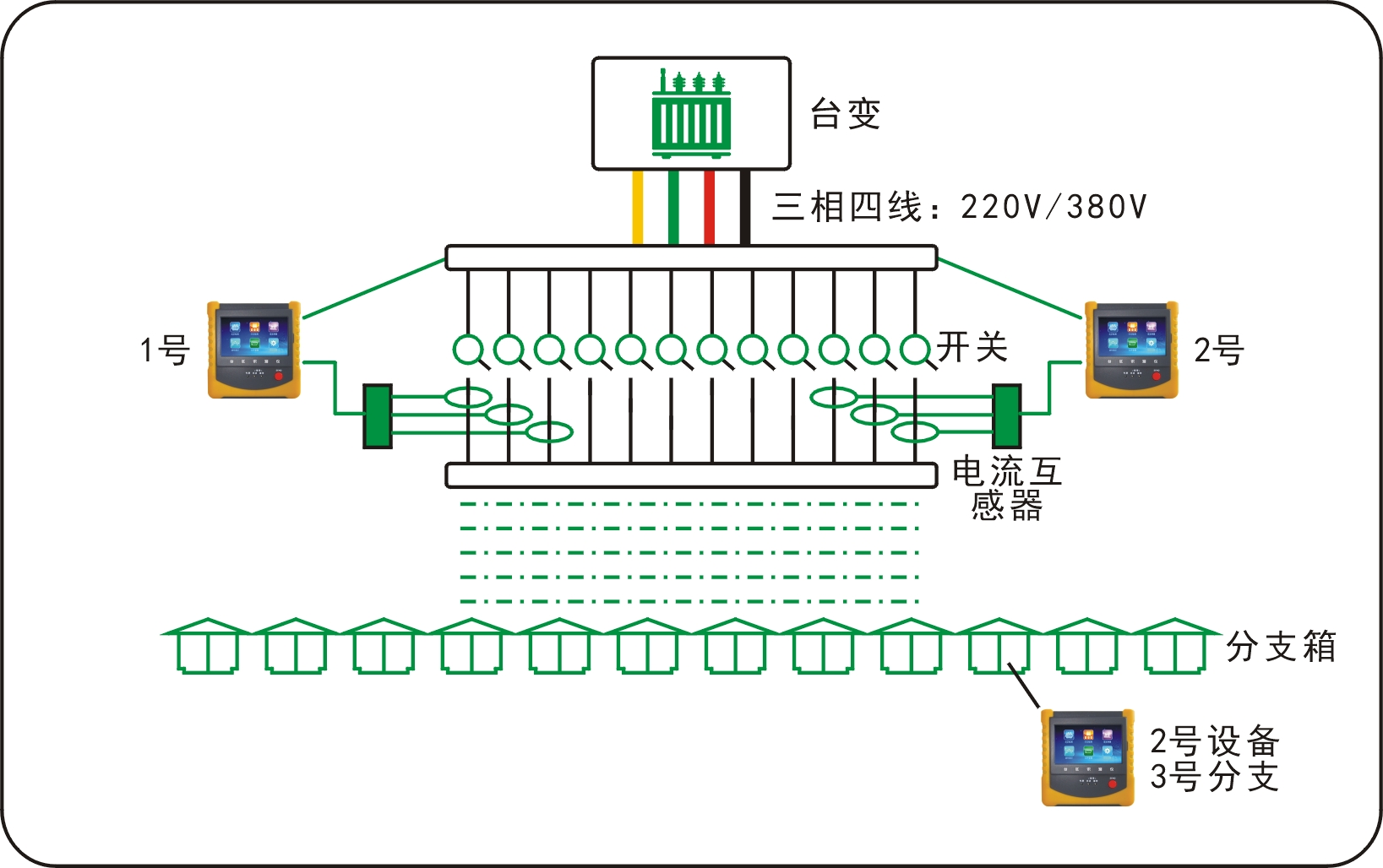

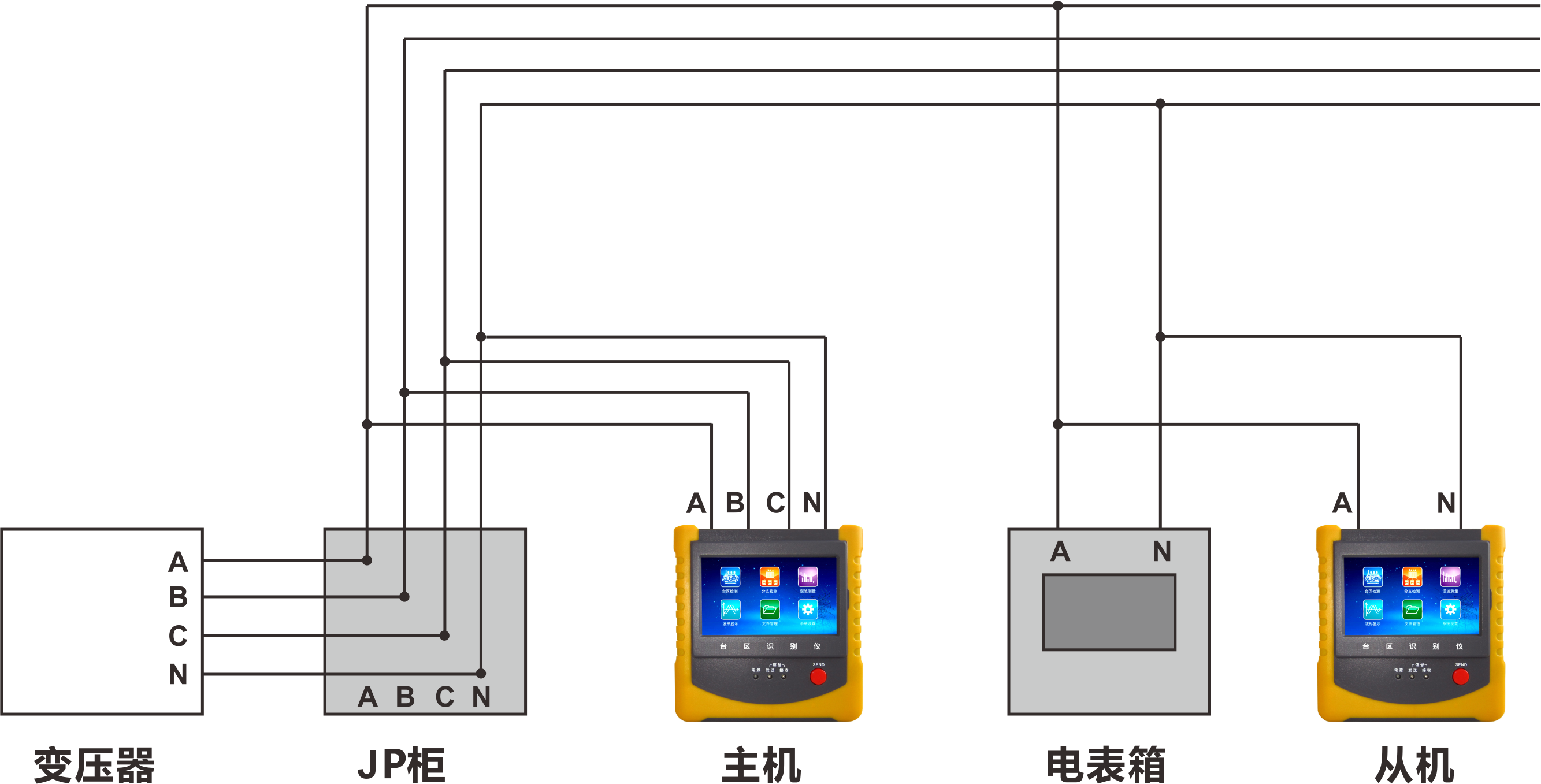

台区识别仪工作原理如下：先由主机发出工频载波调制信号，从机检测到此工频载波调制信号后，显示出发送方的设备地址和相位信息，同时接收方给发送方发出确认信号，发送方接收到确认信号，显示接收方的设备地址和相位信息，表明接收方和发送方在同一个台区，从而确定该用户的归属台区。如果在6秒内，发送方没有收到接收方发出的确认信号，则说明接收方和发送方不在同一个台区，即用户不属于该台区。低压台区识别仪采用的工频载波调制信号能够在技术上保证实现同一条线路长距离的信号传输，并且不会传播到其它线路上，因此台区识别仪可以快速、准确、可靠的识别台区内所有用户，并且不会出现误判，也不存在无法识别的用户，保证一次识别成功。
