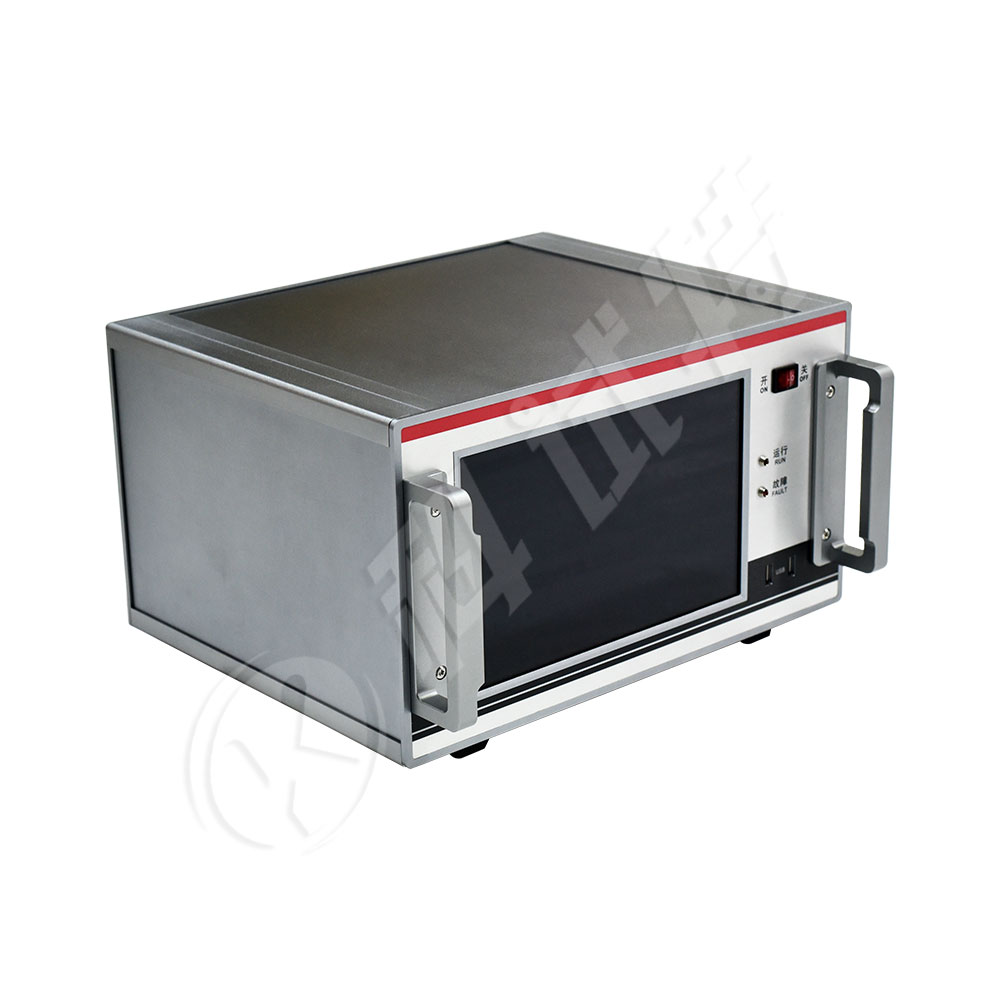

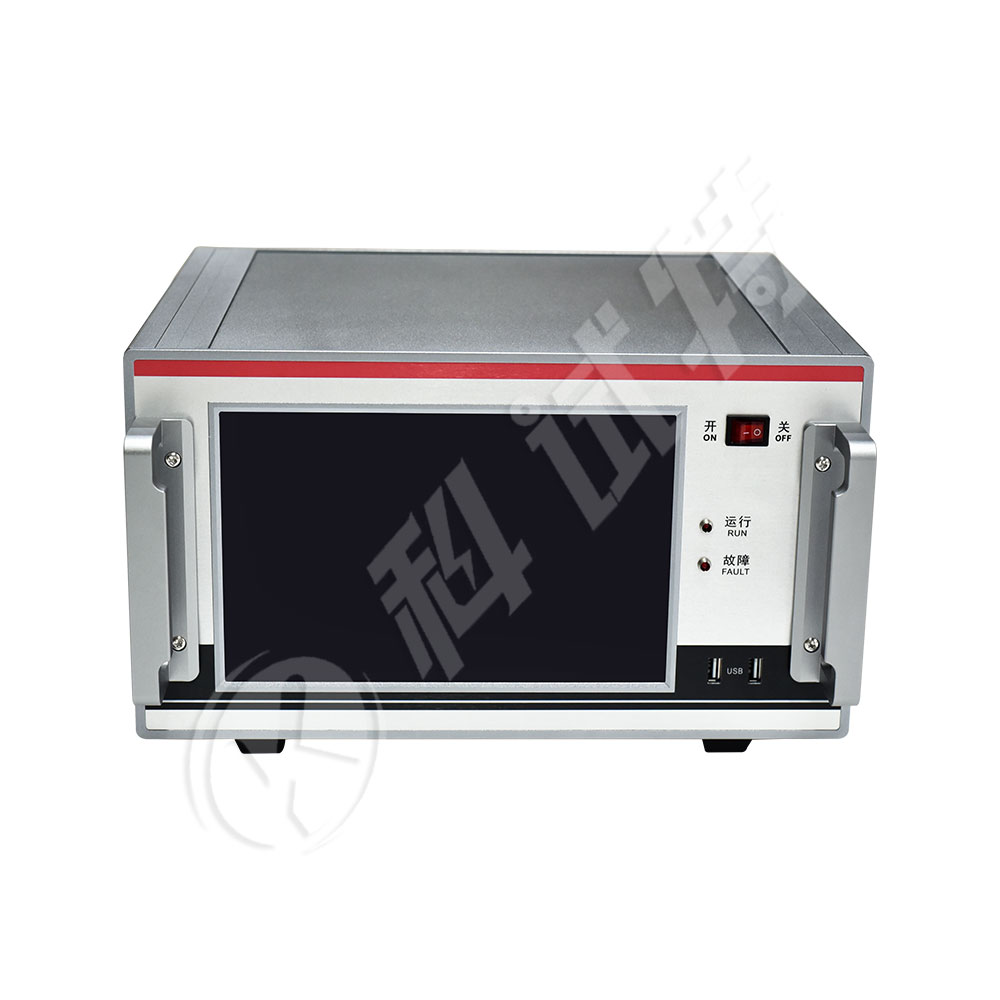

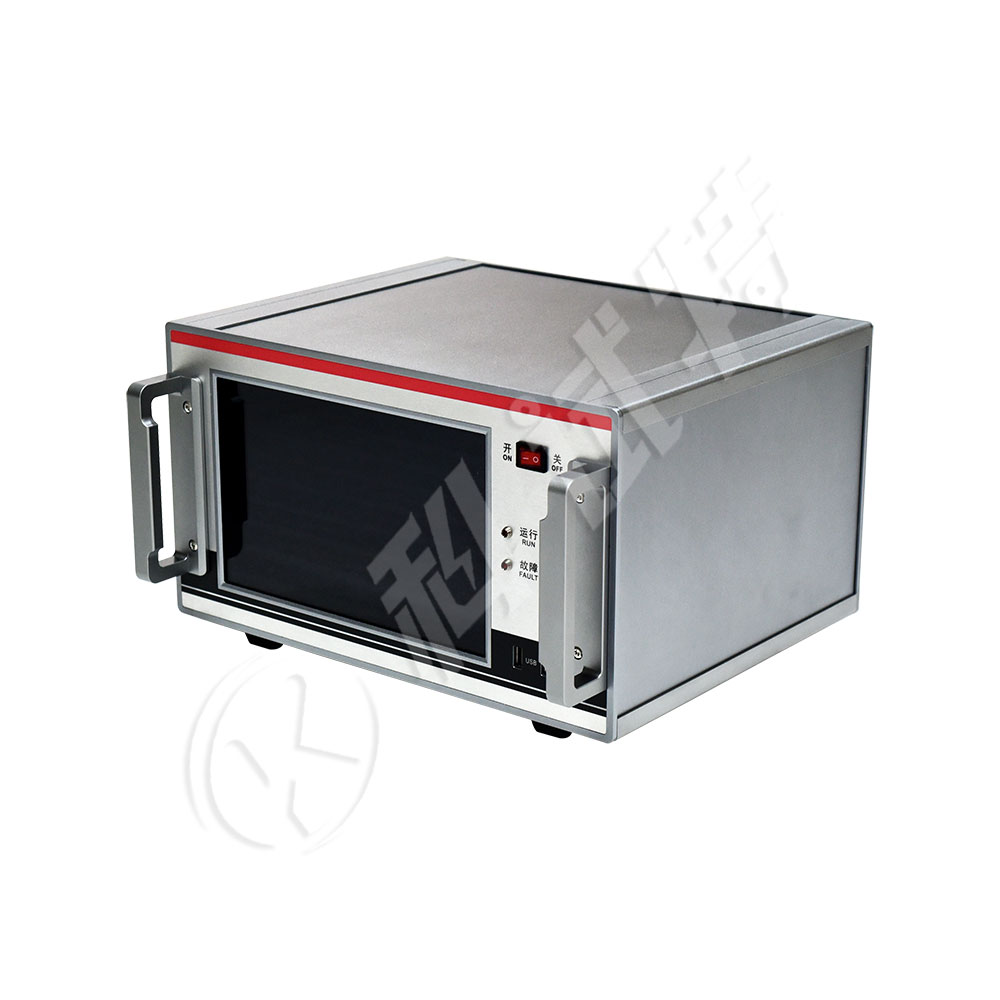

KST-254-IV 数字式局部放电检测仪采用一体机设计，操作便捷。该仪器适用于高压产品的型式试验、出厂试验、交接试验，可完成电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。数字式局部放电检测仪满足IEC60270、GB/T7354-2018标准，可完成测量和记录局部放电（PD）以及交流测试电压。
咨询热线：400-027-1566
销售热线：19972032561
技术咨询：18995634856
地址：武汉市东湖高新藏龙岛科技园
KST-254-IV 数字式局部放电检测仪采用一体机设计，操作便捷。该仪器适用于高压产品的型式试验、出厂试验、交接试验，可完成电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。
KST-254-IV 数字式局部放电检测仪采用一体机设计，操作便捷。该仪器适用于高压产品的型式试验、出厂试验、交接试验，可完成电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。数字式局部放电检测仪满足IEC60270、GB/T7354-2018标准，可完成测量和记录局部放电（PD）以及交流测试电压。
| 局放测量系统技术参数 | |
| 局放测量通道数量 | 4通道 |
| 输入阻抗 | 50Ω |
| 模拟滤波器（-6dB） | 满足IEC60270、GB/T7354-2018标准 |
| 下限频率fL：10kHz、20kHz、40kHz、60kHz、80kHz可选 | |
| 上限频率fU：100kHz、200kHz、300kHz、400kHz、500kHz、1MHz可选 | |
| 检测灵敏度 | <1pC(CA=10nF/CK=1nF) |
| <0.1pC(CA=1nF/CK=1nF) | |
| 测量范围 | 0.01pC-10000nC |
| 采样精度 | 14bit |
| 采样率 | 100MHz |
| 增益调节范围 | 60dB、40dB、20dB、0dB、-20dB、-40dB自动或手动可调 |
| 可测试品电容量范围 | 6pF~250μF |
| 线性度误差 | <±3% |
| 电压测量系统技术参数 | |
| 电压输入范围 | 5~230VAC (RMS) |
| 线性度误差 | <±3% |
| 频率范围 | 10~450Hz |
| 同步方式 | 电源同步或电压输入同步自动切换 |
| 同步精度 | <1° |

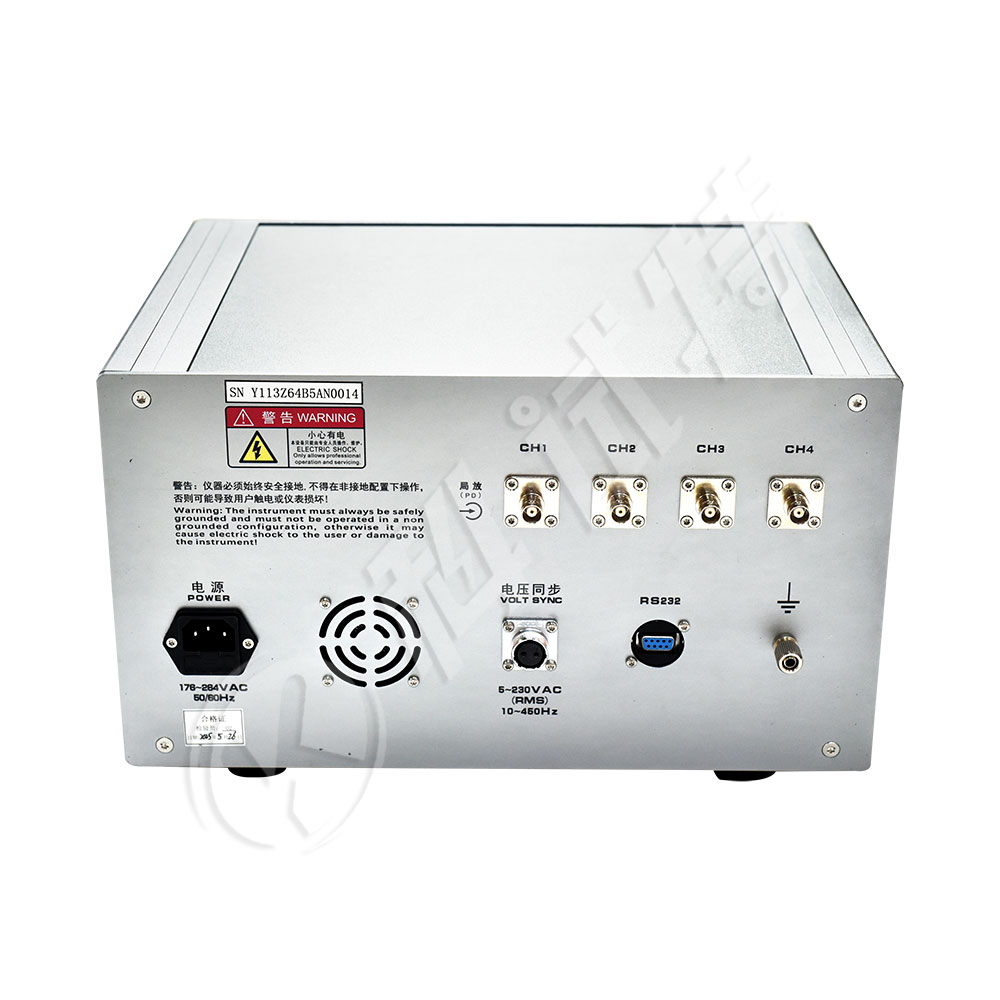

| 接口技术参数 | |
| 局放输入 | 4×BNC |
| 电压输入 | 1×航空插头 |
| 通讯接口 | 1×RJ45 1×RS232 |
| 主机参数 | |
| 操作系统 | Linux操作系统 |
| 存储 | 8G及以上 |
| 显示 | 13.3英寸真彩色TFT触摸电容液晶屏 |
| 电源 | 176~264 VAC，50/60Hz |
| 电源保险 | 250V T 5A |
| 操作温度 | -10°C~50°C |
| 贮存温度 | -40°C ~60°C |
| 相对湿度 | 5%~95%，无冷凝 |
| 外观尺寸 | 445mm×458mm×236mm（宽×深×高） |
| 自身重量 | 11.7kg |
1、主机具备4路局放输入和1路电压输入，实时监测每路测试电压及局部放电关系，提供Q(V)，Q(t)&V(t)图谱，可直观记录、显示试品的放电起始电压和熄灭电压。
2、多主机模式实现最大4路电压及16路局放同时检测，满足当前变压器局放测试9通道及最大16通道同时检测。
3、交流局放、直流局放多种测试可选，适用于交流局部放电测试分析、直流局部放电测试分析、局部放电点定位分析等。
4、测试仪拥有数字式局部放电检测仪中最为灵活的分析工具。信号频谱分析、脉冲分析、外部脉冲辨别、噪声抑制、三维可旋转PRPS及PRPD分析、放电模式特征鉴别等拓展功能。
5、丰富的硬件及软件噪声抑制模块，增加了设备现场的抗干扰能力。满足IEC标准的噪声抑制方法包括:时间窗法、极性区分发、脉冲平滑法、选频法，进一步提升了现场干扰抑制能力。
6、测量数据可自动记录，并自动完成局放数据，电压数据及Q(V)，Q(t)&V(t)等趋势记录。
7、试验数据、信息、趋势、图谱等以自定义数据表(Microsoft ofice Word)形式灵活输出，并能轻松将公司LOGO嵌入进去。
