ZCHG-A1全自动互感器检定装置是我公司为适应现代互感器校验的快速、准确的特点而研制，推出的新一代互感器检定装置。该装置由ZC-103智能型互感器校验仪、ZC-123B电压负载箱、ZC-113B电流负载箱、ZCHG-A1互感器检定全自动检定装置、计算机等几部分组成。操作人员可通过计算机上的互感器误差校验管理软件，设定被检互感器类型、量程、准确度等级、二次负荷、功率因数、被测互感器台位等主要参数，通过RS485传输和控制，一次可做一支中压或者高压PT、CT测试。
咨询热线：400-027-1566
销售热线：19972032561
技术咨询：18995634856
地址：武汉市东湖高新藏龙岛科技园
ZCHG-A1全自动互感器检定装置是我公司为适应现代互感器校验的快速、准确的特点而研制，推出的新一代互感器检定装置。该装置由ZC-103智能型互感器校验仪、ZC-123B电压负载箱、ZC-113B电流负载箱、ZCHG-A1互感器检定全自动检定装置、计算机等几部分组成。操作人员可通过计算机上的互感器误差校验管理软件，设定被检互感器类型、量程、准确度等级、二次负荷、功率因数、被测互感器台位等主要参数，通过RS485传输和控制，一次可做一支中压或者高压PT、CT测试。
ZCHG-A1全自动互感器检定装置是我公司为适应现代互感器校验的快速、准确的特点而研制，推出的新一代互感器检定装置。该装置由ZC-103智能型互感器校验仪、ZC-123B电压负载箱、ZC-113B电流负载箱、ZCHG-A1互感器检定全自动检定装置、计算机等几部分组成。操作人员可通过计算机上的互感器误差校验管理软件，设定被检互感器类型、量程、准确度等级、二次负荷、功率因数、被测互感器台位等主要参数，通过RS485传输和控制，一次可做一支中压或者高压PT、CT测试。
| 名称 | 功能 |

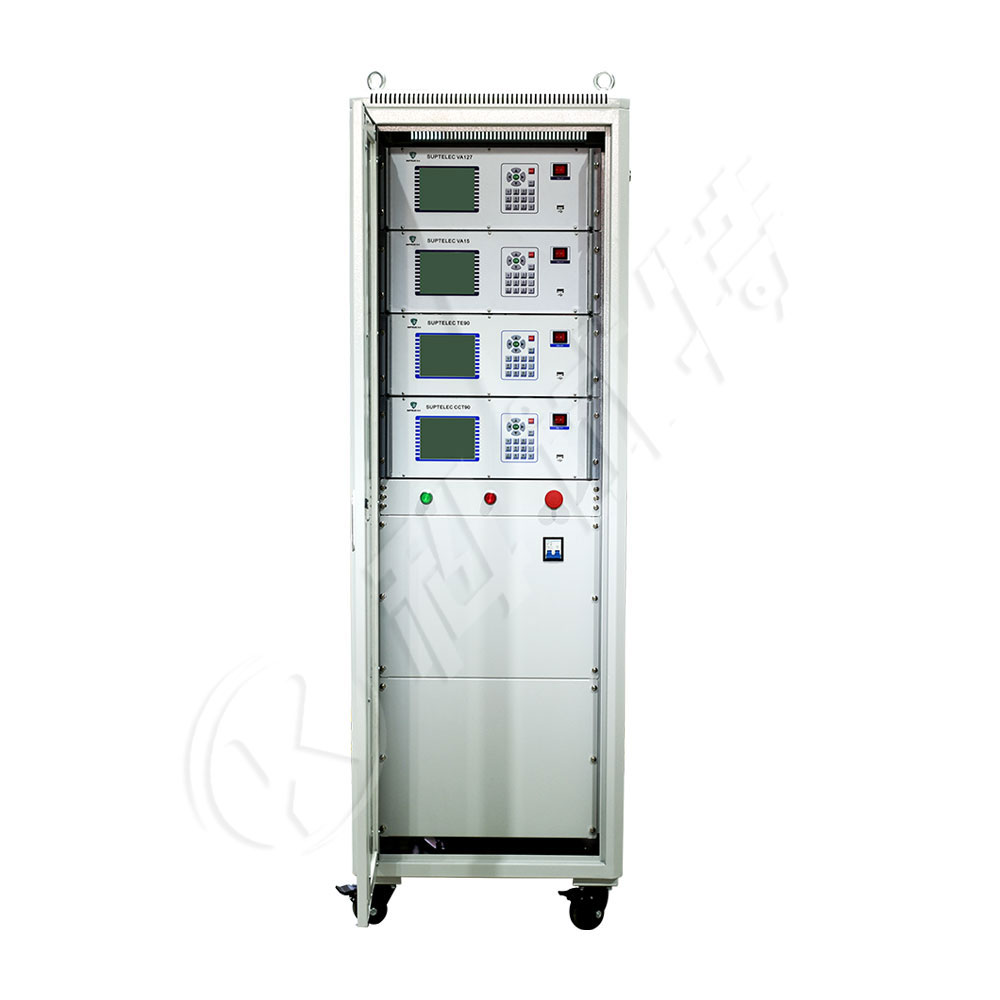

| 智能型互感器校验仪 | 电流互感器进行技术性能的检定 |
| 智能型互感器负载箱 | 检验电流/电压互感器时提供各种有效负载 |

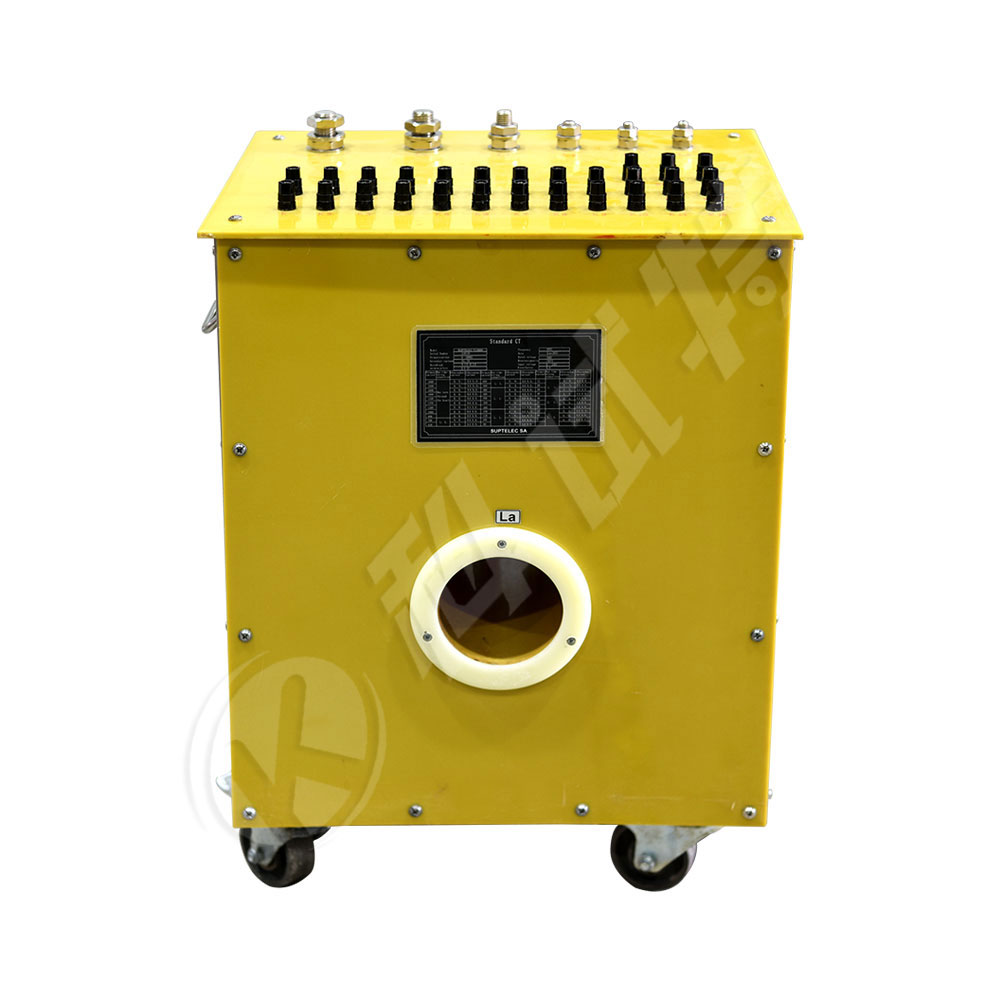

| 自升流标准电流互感器 | 提供测试所需大电流还测试互感器进行数据对比 |

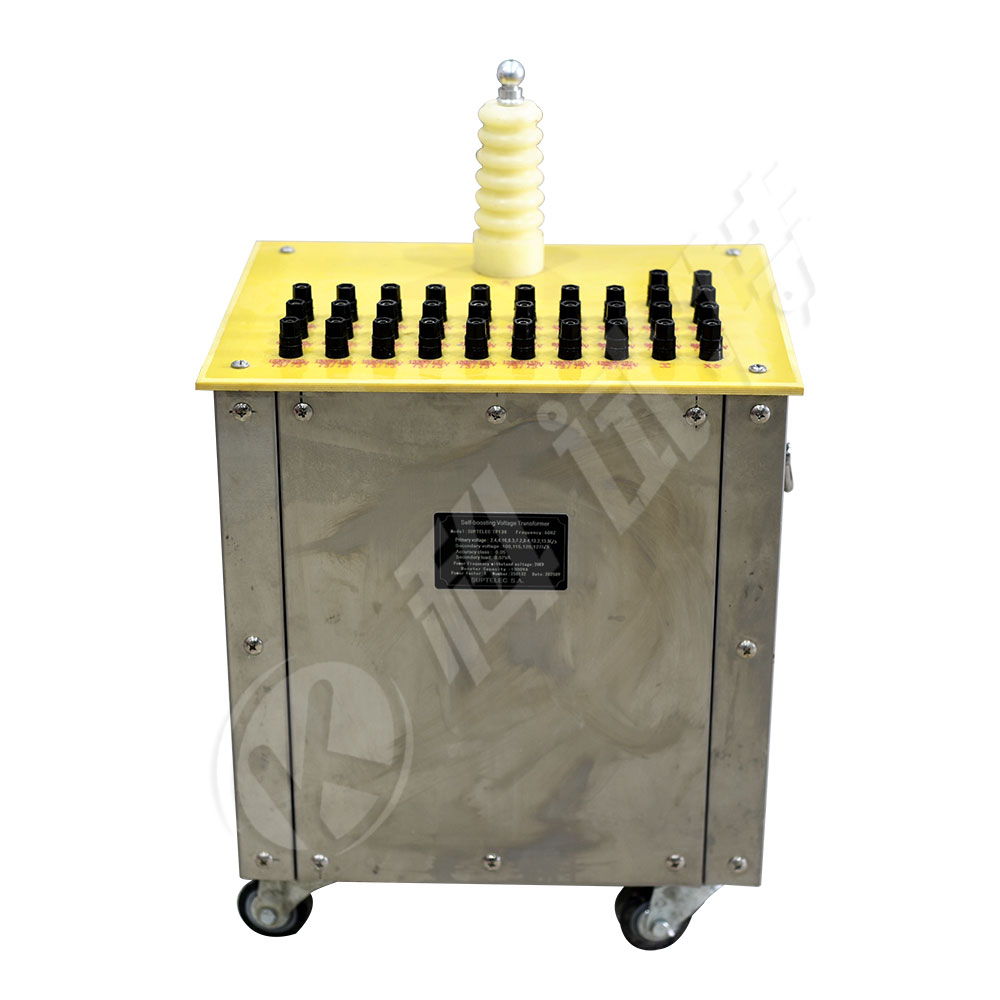

| 自升压标准电压互感器 | 提供测试所需大电压还与被测试互感器进行数据对比 |

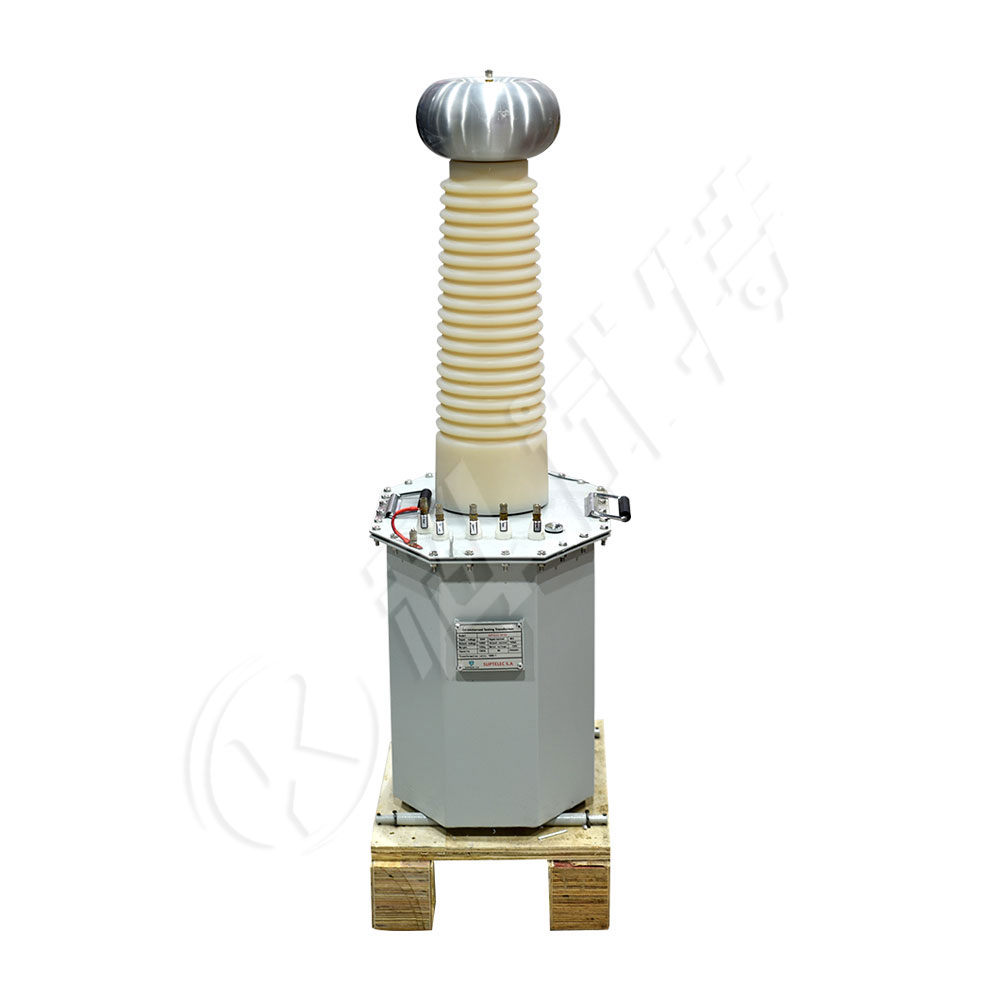

| 试验变压器 | 为标准PT提供电压 |
| 互感器校验管理软件 | 对CT、PT进行测试控制，数据管理 |
| 主要技术参数 | |
| 互感器检定装置使用的环境条件 | |
| 温 度 | -10~50℃ |
| 相对湿度 | <80%（25℃） |
| 海拨高度 | <2500m |
| 电源频率 | 50Hz/60Hz±10% |
| 电源电压（控制回路和仪器供电） | 220V±10% |
| 电源电压（调压器或程控源输入） | 220V±10% |
| 互感器检定装置系统参数 | |||
| 工作范围 | 电 流 | 一次电流 | 5~3000A |
| 二次电流 | 1A、5A | ||
| 等 级 | 0.02（S） | ||
| 电 压 | 一次电压 | （2.4KV, 4.16KV, 6.3KV, 7.2KV, 8.4kV, 13.2KV , 13.8kV, 23kV, 34.5KV, 46kV, 69KV）/ √3 | |
| 二次电压 | （100V、115、120、127）/ √3 | ||
| 等 级 | 0.02 | ||
| 测量范围 | 同相分量(%) | 0.0001～200.0 | 分辨率:0.0001 |
| 正交分量(分) | 0.001～700.0 | 分辨率:0.001 | |
| 阻抗(Ω) | 0.0001～20.0 | 分辨率:0.0001 | |
| 导纳(ms) | 0.0001～20.0 | 分辨率:0.0001 | |
| 工作负荷 | 电流 | TO对TX＜0.12Ω cosΦ=1 | |
| 电压 | a对x＜0.25VA（100V） | ||
| 智能负荷箱技术参数 | ||
| 额定负荷 | 电流 | 2.5VA~80VA COSΦ=0.8（可选） |
| 2.5VA~10VA COSΦ=1.0（可选） | ||
| 电压 | 1.25VA~250VA COSΦ=0.8（可选） | |
| 1.25VA~250VA COSΦ=1.0（可选） | ||
| 测量范围及精度 | 电流 | 1%~120%（可选200%） |
| 电压 | 20%~120%（可选200%） | |
| 二次电流 | 5A、1A（可选） | |
| 二次电压 | （100V、115、120、127）/ √3（可选） | |
| 精度 | 3%±0.05 VA | |
1、本装置具备联机自动、手动两种测试模式。
2、本装置采用RS485通讯端口，通讯信号稳定，抗干扰能力强。
3、电流标准互感器的一次、二次接线，全程按计算机设定参数自动切换。
4、电压电流负载箱档位程控切换，无需人工计算和手工换挡。
5、可任意选择台位进行校验，并同步显示测试过程中的台位。
6、极速互感器校验仪具有过流过压保护、极性错误、信号故障等多种完善的保护功能
7、误差管理软件能根据检定规程要求记录、打印、备份实验数据，可按要求修改证书格式
8、误差管理软件可无间隙与国家电网SG186营销系统数据连接。（需提供相关资料）
9、装置外型设计美观，人性化的功能设计、自动化的功能显示，大大优化了工作环境。
