直流电阻测试仪的使用方法

直流电阻测试仪是用于测量变压器、电机、电缆等电气设备直流电阻的专业仪器，其使用方法涉及接线、测试、数据处理及安全操作等关键步骤。以下是详细的使用方法指南：

1、测试前准备

① 设备检查：

检查直流电阻测试仪外观是否完好，无破损或裂纹。

确认测试仪的电源线、测试线等配件齐全且无损坏。

检查测试仪的显示屏、按键等是否正常工作。

② 被测设备准备：

确保被测设备（如变压器、电机等）已断电，并处于安全状态。

对于变压器，需将其绕组与其他电路完全断开，避免并联支路影响测试结果。

清洁被测设备的接线端子，确保接触良好。

③ 环境准备：

选择干燥、通风、无强电磁干扰的测试环境。

确保测试现场无易燃易爆物品，符合安全操作要求。

2、接线操作

① 选择测试线：

根据被测设备的电阻值范围，选择合适的测试线。一般测试线分为粗线和细线，粗线用于测量低电阻值，细线用于测量高电阻值。

确保测试线的长度足够，且连接牢固，避免接触不良。

② 接线方式：

四线制接法：适用于高精度测量，特别是低电阻值测量。将测试仪的电流输出端（I+、I-）和电压测量端（V+、V-）分别连接到被测设备的两端，形成独立的电流回路和电压测量回路。

③ 三线制接法：在无法实现四线制接法时，可采用三线制接法。将测试仪的一根测试线同时连接到被测设备的一端和电压测量端，另一根测试线连接到被测设备的另一端和电流输出端。但需注意，三线制接法可能引入一定的测量误差。

④ 两线制接法：仅适用于高电阻值测量，且精度要求不高的场合。将测试仪的两根测试线分别连接到被测设备的两端。

接线示例（以变压器绕组测试为例）：

将测试仪的电流输出端（I+、I-）通过粗测试线连接到变压器绕组的两端。

将测试仪的电压测量端（V+、V-）通过细测试线连接到同一绕组的两端，确保电压测量回路独立于电流回路。

确认接线牢固，无松动或短路现象。

3、参数设置

① 选择测试模式：

根据测试需求，选择单相测试或三相测试模式。三相测试模式可同时测量三相绕组的电阻值，提高测试效率。

② 设置测试电流：

根据被测设备的容量和电阻值范围，选择合适的测试电流。一般测试电流应大于被测设备额定电流的2%-10%，以确保测试准确性。

对于大容量变压器或低电阻值设备，需选择较大的测试电流；对于小容量变压器或高电阻值设备，可选择较小的测试电流。

③ 设置测试时间：

根据被测设备的特性，设置合适的测试时间。一般测试时间应足够长，以确保被测设备达到稳定状态；但也不宜过长，以避免设备发热影响测试结果。

④ 其他参数设置：

根据测试仪的功能，设置数据存储、打印、温度换算等参数。

4、开始测试

① 启动测试仪：

接通测试仪的电源，按下启动键或确认键，开始测试。

② 观察测试过程：

观察测试仪的显示屏，确认测试电流、电压等参数是否正常。

注意测试过程中是否有异常声音或气味，如有异常应立即停止测试并检查原因。

③ 等待测试完成：

测试仪将自动完成测试过程，并显示测试结果。测试时间取决于被测设备的特性和测试电流的大小。

5、数据处理与分析

① 读取测试结果：

测试完成后，从测试仪的显示屏上读取测试结果，包括电阻值、测试电流、测试时间等参数。

② 数据记录与保存：

如需记录测试结果，可使用测试仪的数据存储功能或手动记录。

对于重要测试数据，建议保存至计算机或云端存储设备，以便后续分析。

③ 数据分析与判断：

根据测试结果，判断被测设备的直流电阻是否符合标准要求。

对于变压器绕组，可比较各相绕组的电阻值，判断是否存在匝间短路或绕组变形等缺陷。

如测试结果异常，需进一步检查被测设备的接线、绝缘等状况，并重新进行测试。

6、测试后操作

① 断开测试仪电源：

测试完成后，先断开测试仪的电源，再拆除测试线。

② 拆除测试线：

按照先拆电压测量端、再拆电流输出端的顺序拆除测试线，避免产生电弧或损坏测试仪。

③ 整理设备与现场：

将测试仪、测试线等配件整理归位，保持设备整洁。

清理测试现场，确保无遗留物品或安全隐患。

7、安全注意事项

① 遵守安全操作规程：

在测试过程中，严格遵守安全操作规程，佩戴必要的防护用品（如绝缘手套、防护眼镜等）。

② 防止触电：

确保测试仪和被测设备均已断电，并采取可靠的接地措施。

在接线或拆除测试线时，避免用手直接接触带电部分。

③ 防止设备损坏：

选择合适的测试电流和测试时间，避免测试电流过大或测试时间过长导致被测设备发热或损坏。

在测试过程中，如发现被测设备异常发热或冒烟等现象，应立即停止测试并检查原因。

④ 避免强电磁干扰：

在强电磁场环境下测试时，需采取抗干扰措施（如使用屏蔽线、远离干扰源等），以确保测试数据的准确性。

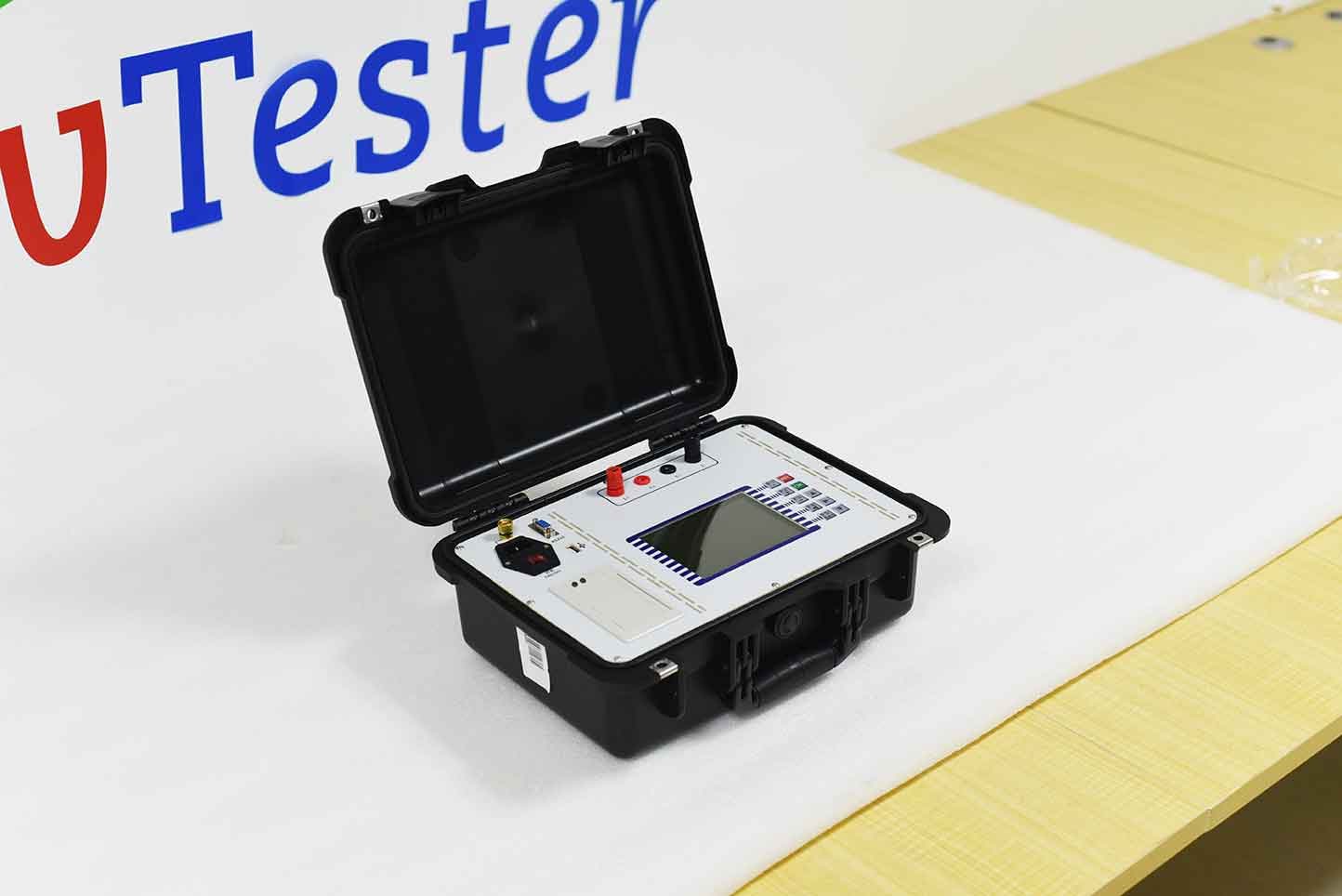

KST-205A变压器直流电阻快速测试仪是我公司最新推出专业变压器直阻测试设备，主要用于电力系统的变压器的直流电阻测试，仪器采用了大屏幕液晶显示，全中文菜单，人机界面友好，功能完善，操作方便，是电力系统和变压器生产厂家进行变压器直流电阻测试的理想仪器。
