发电机转子交流阻抗测试仪的操作方法

发布日期:2022-06-18 16:15:19 来源: 点击量:1142

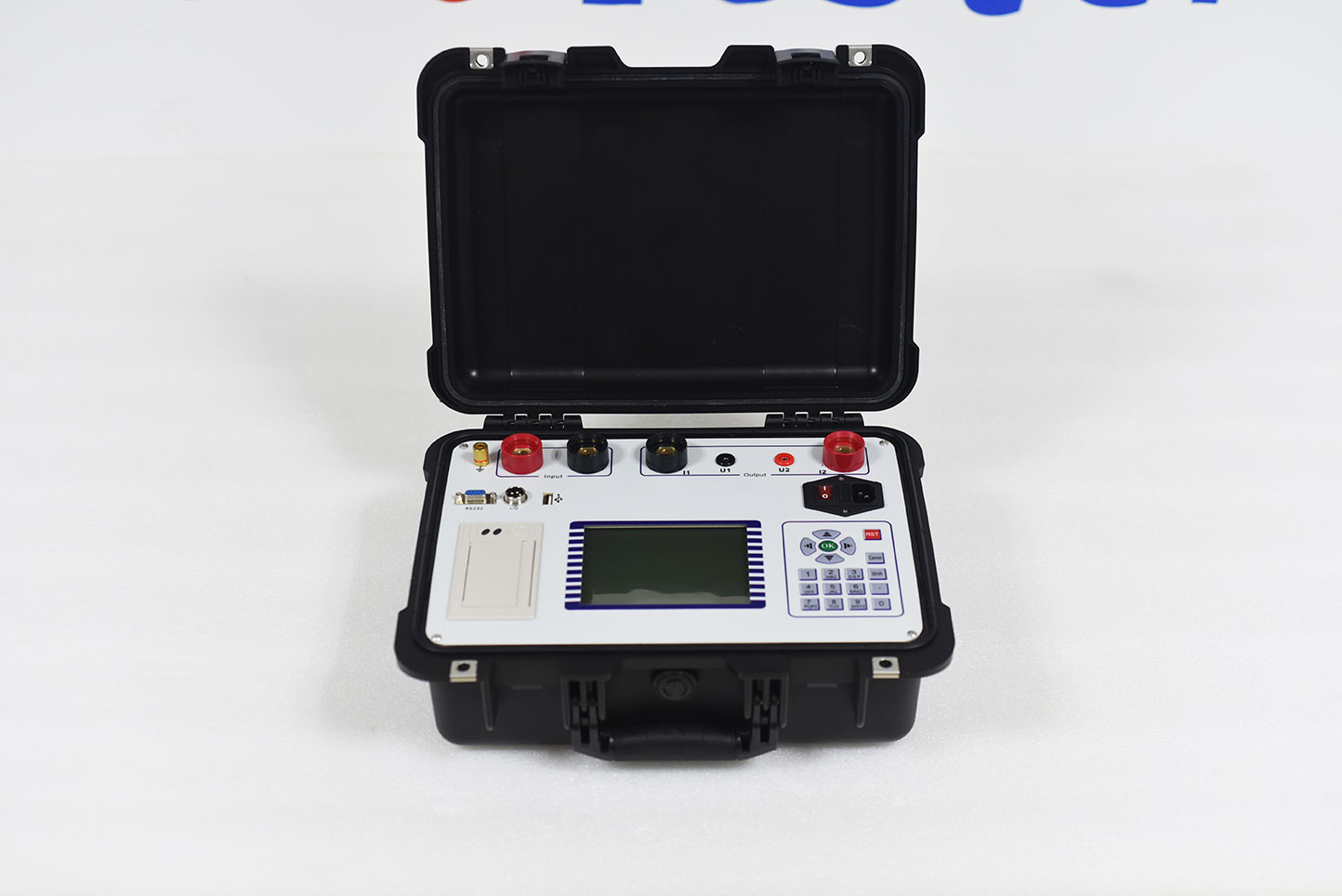

ZC-401A发电机转子交流阻抗测试仪是我公司推出的*款增强型发电机转子交流阻抗测试仪,该仪器采用当今*进的高速微处理器技术,功能更强大,性能更优越,使用更方便。具有工作可靠性高、操作简便、测试精度高、小巧轻便等特点。目前在国内处于领先水平。


1.接通仪器工作电源,打开电源开关,待仪器复位后进入如图1所示的界面图,按“↑”“↓”键选择“自动测试”,然后按“OK”即可进入如图所示的“自动测试参数设置”界面,该界面右侧为试验的接线图。


设备编号――是用于区分不同设备、不同试验性质、次数。以便于在历史数据中查找和技术管理。

电压步长――是指在以电压为基准进行各参数数据采集时,每次采集数据之间间隔电压数字的大小,范围(5——50V)。

*电压――是指试验中需要测试的*电压值,范围(0--600V),其设定值的1.1倍为仪器默认的过压保护动作值。

*电流――是指试验中需要测试的*电流值,范围(0--120A),其设定值的1.1倍为仪器默认的过流保护动作值。

2.按照界面中的接线图连接调压器、仪器和被测的转子绕组。后面有更详细的接线图。

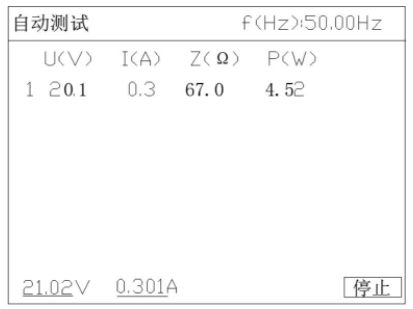

3.根据试验需要将以上参数设置好,移动光标选择“开始试验”后即可进入如图所示“自动测试”界面。


此界面的最上部显示当前的电压频率,中间为主显示区,显示已经捕捉到的数据记录,最下方为当前电压、电流的实时值。在此界面下调节调压器升压仪器将自动采集、显示所有参数在各测试点的测量数值。直至到*设定电压值,仪器蜂鸣器发出提示音,提示数据测量完毕。此时应迅速将调压器回零。

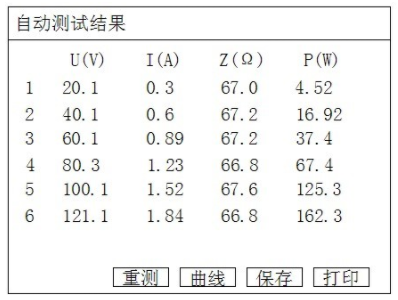

4.测试完毕后仪器界面将切换到如图5所示“自动测试结果”界面。

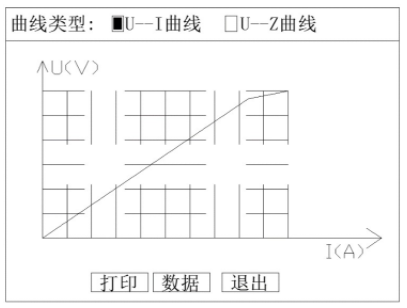

在当前界面中按键盘上的“↑”“↓”键可以遍历测量结果,按“保存”可以将当前测试结果保存到仪器的存储器中便于以后查阅,按“打印”可以将当前试验结果通过面板打印机打出,按“曲线”键后仪器将根据所测数据绘制出如图6所示“电压电流关系”曲线图。
