干式试验变压器的使用方法

发布日期:2022-06-13 11:30:56 来源: 点击量:1109

电力工作者在实际的工作常常需要用到干式试验变压器,那么干式试验变压器它的正确使用方法是什么呢?本文就以科试特*研发的KST-501C系列干式试验变压器为例,给大家介绍一下干式试验变压器的正确使用方法。首先,我们先一起了解一下KST-501C系列干式试验变压器的功能特点。

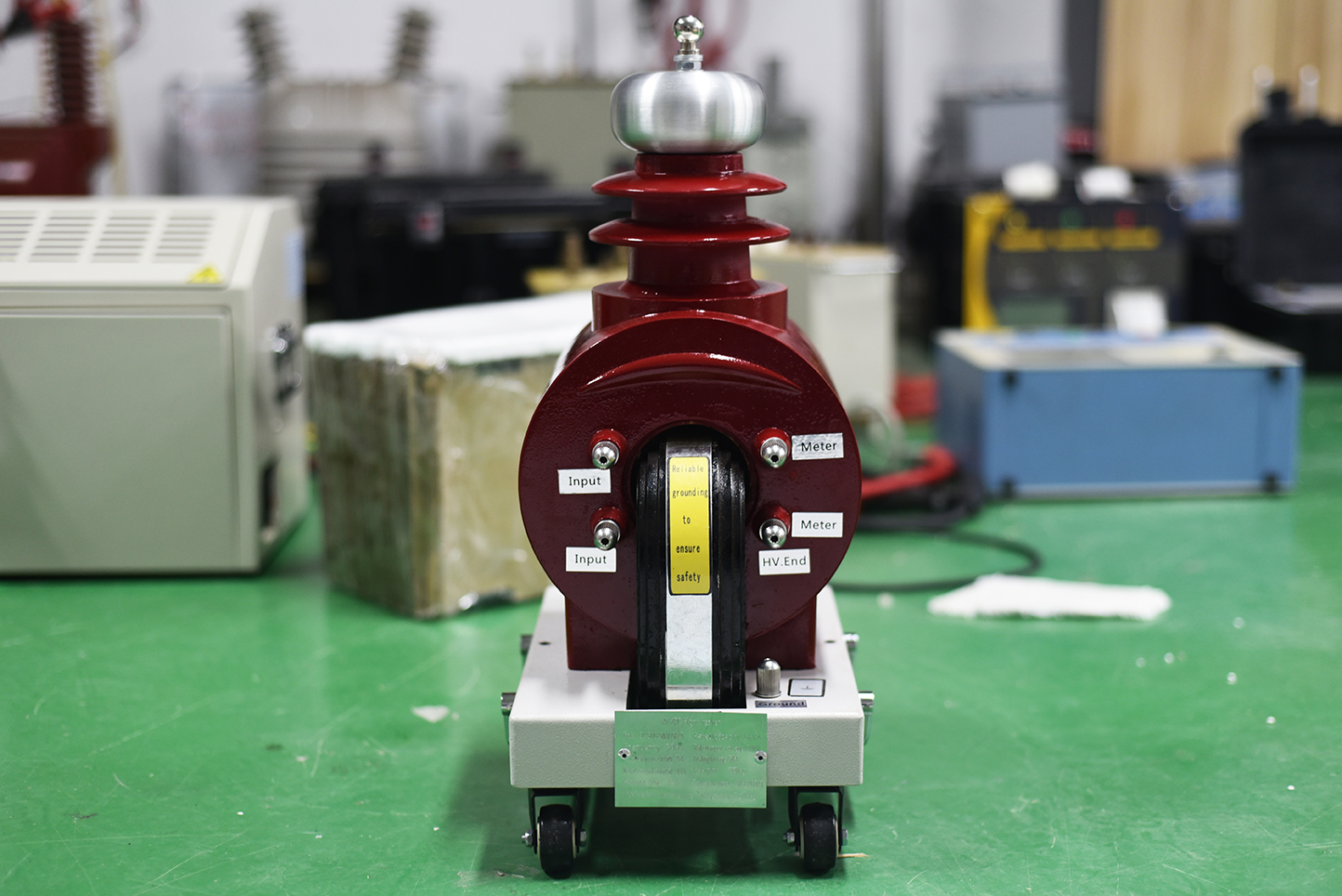

KST-501C系列干式试验变压器和同类产品油浸式变压器相比,具有重量轻,体积小,造型美观,性能稳定,使用携带方便等特点。它利用先进的生产设备,采用线圈绕组环氧真空浇注及CD型铁芯的新工艺,在质量上提高了绝缘强度和抗湿程度,并有效地削弱了漏磁而大大加强了变压器承受试验短路电流的冲击能力。适用于电力系统及各电力用户现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源,特别适用于现场操作使用,是国内更新换代的新型交直流两用高压试验变压器。此外,KST-501C系列干式试验变压器与同容量,同电压的油浸式试验变压器相比,削弱了漏磁,提高了绝缘强度和抗湿能力。总的概括KST-501C系列干式试验变压器有以下特点:

1、本干式试验变压器体积小、重量轻、结构紧凑、无渗油,免维护;

2、接线简单直观,使用方便;

3、绝缘可靠性好,外形美观;

4、该系列干式试验变压器有过电压保护功能。


了解完KST-501C系列干式试验变压器的功能特点,那我们就来了解它是怎么使用的吧!下面为大家总结了有以下几点:

(1) 试验前,要将高压试验变压器的外壳“ ”端,电源控制箱的接地端“  ”必须良好接地,否则将危及人身与设备的安全。

(2)操作前必须熟悉高压试验变压器与电源控制箱的电气原理理接线图。如果要做直流耐压与泄漏试验时,可先将高压哇或微安表旋在高压试验变压器的高压端。

(3)准备完毕,检查线路无误后,可合上总电源开关,此时红色开关指示灯也亮。假如不亮应把调压器手柄按逆时针方向返回零位,红色停止按钮上的指示灯亮,否则起动按钮拒绝合闸。

(4)按下起动按钮,绿色按钮指示灯亮,这时按顺时针每秒1.5-2千伏的速度均匀缓慢地旋动调压器手柄,高压逐步上升并密切注意电压表的指示及试品情况,直到调到所需试验高压为止。

(5)要测试产品的耐压试验时间,可拔动定时器所需定时时间再按下定时与报警开关,即在规定的时间里测试产品耐压,然后报警告知,若被测产品被击穿,过流继电器自动跳闸,此时电压表值读数,即为产品击穿电压之值。

(6)如需保护被测产品免被击穿,可先在高压侧连续接保护球隙调整保护球放电电压为试验电压的1.15倍左右。

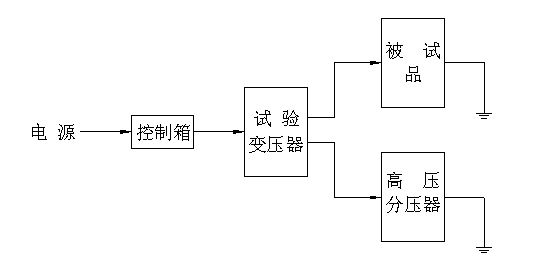

(7)高压试验示意图;


在使用时,有以下注意事项

1、 高压电器的绝缘试验产品的安全正确,除熟悉本产品说明书外,必须按国家有关标准和规划进行;GB/T16927-1996《高压试验技术》、DL/T596-1996《电力设备预防性试验规程》

2、 在正常的高压电器绝缘中,本系列产品不允许超过额定输出电压使用。

3、 用本系列产品组成串级高压试验时,就特别注意检查2、3级的变压器本体及绝缘支架的状况、连接线的正确性,整个系统的保护接地与保护接地状况。

以上就是KST-501C系列干式试验变压器的使用方法,大家看懂了吗?如果有任何不懂的地方,都可以随时联系我们的客服哦。
