局部放电测试中的干扰来源以及干扰分类

一、局部放电干扰的来源

广义的局部放电干扰是指除了与局放信号一起通过电流传感器进入监测系统的干扰以外，还包括影响监测系统本身的干扰，诸如接地、屏蔽、以及电路处理不当所造成的干扰等。现场局放干扰特指前者，它可分为连续的周期型干扰、脉冲型干扰和白噪声。周期型干扰包括系统高次谐波、载波通讯以及无线电通讯等。脉冲型干扰分为周期脉冲型干扰和随机脉冲型干扰。周期脉冲型干扰主要由电力电子器件动作产生的高频涌流引起。随机脉冲型干扰包括高压线路上的电晕放电、其他电气设备产生的局部放电、分接开关动作产生的放电、电机工作产生的电弧放电、接触不良产生的悬浮电位放电等。白噪声包括线圈热噪声、地网的噪声和动力电源线以及变压器继电保护信号线路中耦合进入的各种噪声等。

二、局放干扰的分类

由种种原因引起的干扰将严重地影响局部放电试验。假使这些干扰是连续的而且其幅值是基本相同的(背景噪声)，它们将会降低检测仪的有效灵敏度，即最小可见放电量比所用试验线路的理论最小值要大。这种形式的干扰会随电压而增大，因而灵敏度是按比例下降的。在其他的一些情况中，随电压的升高而在试验线路中出现的放电，可以认为是发生在试验样品的内部。因此，重要的是将干扰降低到最小值，以及使用带有放电实际波形显示的检测仪，以最大的可能从试样的干扰放电中鉴别出假的干扰放电响应。根据测量试验回路中可能的干扰源位置可将干扰源分为两类：第一类与外施高压大小无关的干扰，第二类是仅在高压加于回路时才产生的干扰。

干扰的主要形式如下：

1.来自电源的干扰，只要控制部分、调压器与变压器等是接通的(不必升压)即可能影响测量；

2.来自接地系统的干扰，通常指接地连接不好或多重接地时，不同接地点的电位差在测量仪器上造成的干扰偏转；

3.从别的高压试验或者电磁辐射检测到的干扰，它是由回路外部的电磁场对回路的电磁耦合引起的包括电台的射频干扰，邻近的高压设备，日光灯、电焊、电弧或火花放电的干扰；

4.试验线路的放电；

5.由于试验线路或样品内的接触不良引起的接触噪声。

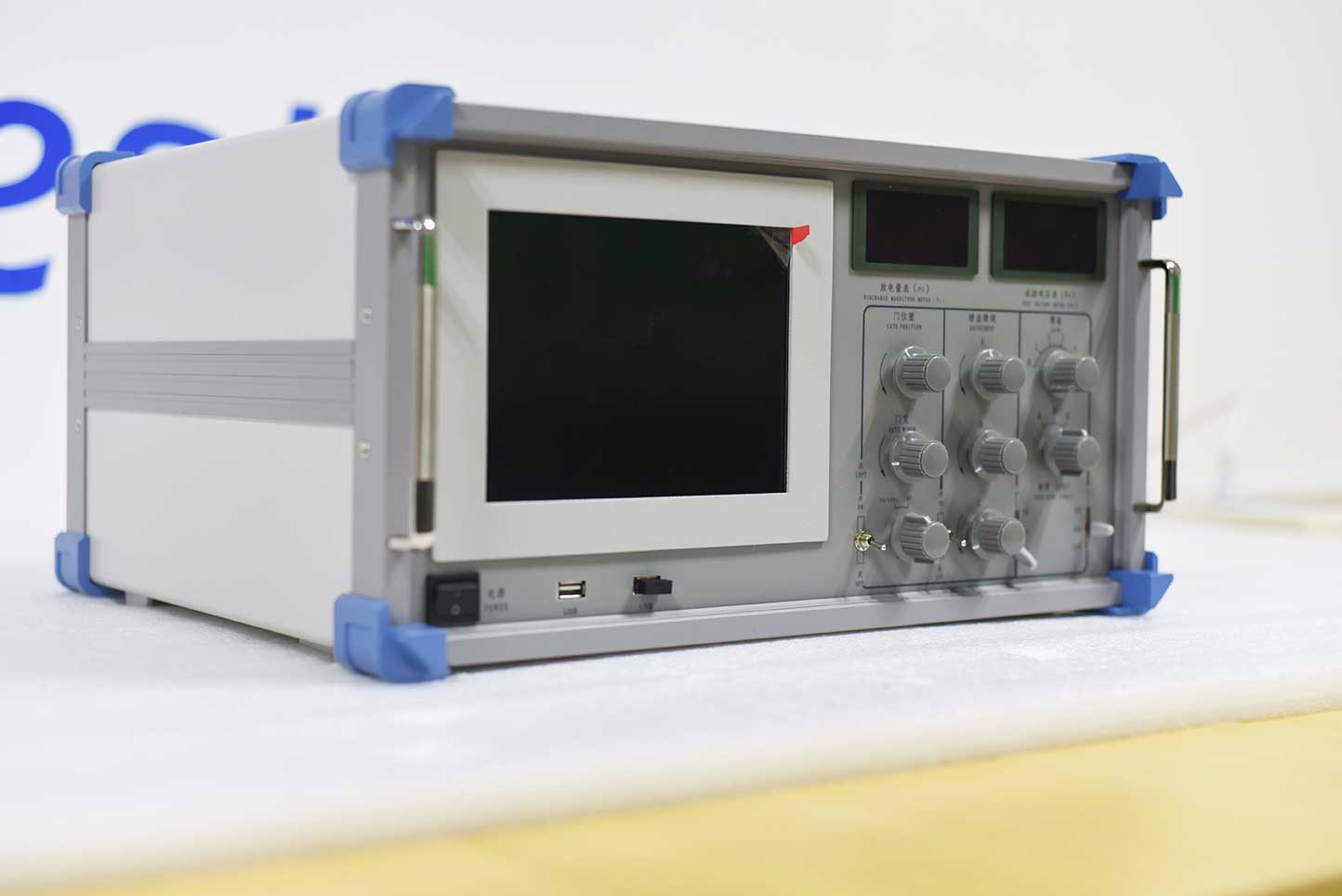

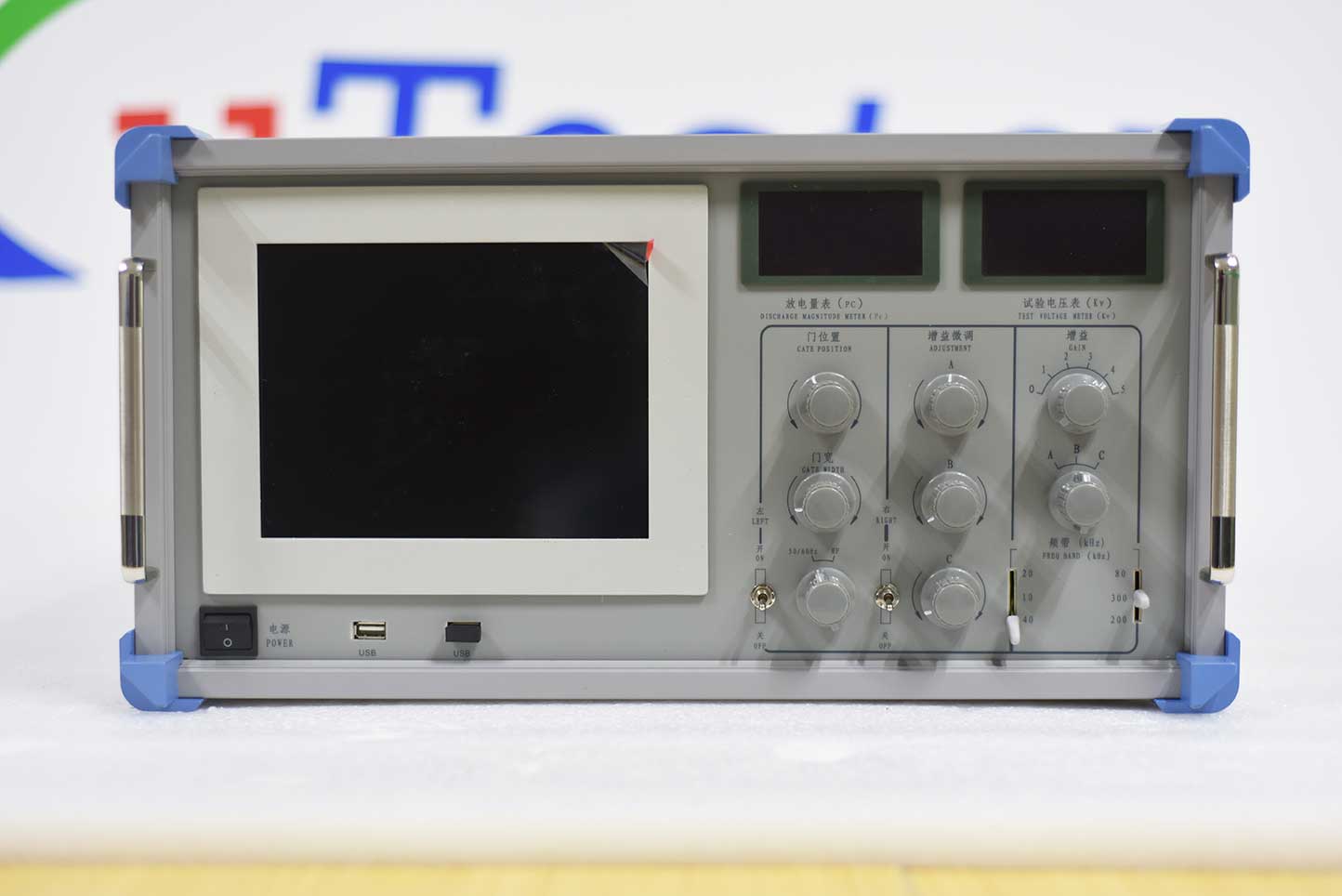

KST-254四通道局部放电检测仪具备独立4通道，采用固态硬盘，前后四路电信号通道人性化选择，全新集成主板，高主频，高速采集卡的使用，更稳定，检测灵敏度提升至0.05pC，每通道采样速率80MHz，大尺寸液晶触摸屏，蓝牙无线传输，丰富的外设接口，更加轻便的机身更适合在环境复杂的现场移动使用。适用于变压器、电抗器、发电机、互感器、套管、GIS、避雷器、高压开关、开关柜及其它高压电气设备交、直流局部放电检测、定位。广泛应用于高压电气设备生产制造厂家、电力电子高新技术企业、全国各供电公司以及电力科学研究院等单位。

武汉科试特电气设备有限公司是一家专注电力试验、承试、试验设备研发 、生产、销售的高科技企业，从事电测行业多年，旗下产品品质高，欢迎广大客户前来选购。
