局部放电测试中常用的抑制干扰方法

局部放电产生的检测信号十分微弱，仅为微伏量级，就数值大小而言，很容易被外界干扰信号所淹没，因此必须考虑抑制干扰信号的影响，采取有效的抗干扰措施。

对上述这些干扰的抑制方法如下：

1.来自电源的干扰可以在电源中用滤波器加以抑制。这种滤波器应能抑制处于检测仪的频宽的所有频率，但能让低频率试验电压通过。

2.来自接地系统的干扰，可以通过单独的连接，把试验电路接到适当的接地点来消除。所有附近的接地金属均应接地良好，不能产生电位的浮动。

3.来自外部的干扰源，如高压试验、附近的开关操作、无线电发射等引起的静电或磁感应及电磁辐射，均能被放电试验线路耦合引入，并误认为是放电脉冲。如果这些干扰信号源不能被消除，就要对试验线路进行处理，使其表面光洁度好，曲率半径大，并加以屏蔽。需要有一个设计良好的薄金属皮、金属板或铁丝网的屏蔽。有时样品的金属外壳要用作屏蔽。有条件的可修建屏蔽试验室。

4.试验电压会引起的外部放电。假使试区内接地不良或悬浮的部分被试验电压充电，就能发生放电，这可通过波形判断与内部放电区别开。超声波检测仪可用来对这种放电定位。试验时应保证所有试品及仪器接地可靠，设备接地点不能有生锈或漆膜，接地连接应用螺钉压紧。

干扰的抑制总是从干扰源、干扰途径、信号后处理三方面考虑。找出干扰源直接消除或切断相应的干扰路径，是解决干扰最有效最根本的方法，但要求详细分析干扰源和干扰途径，且一般不允许改变原有的变压器运行方式，因此在这两方面所能采取的措施总是很有限。

对于经电流传感器耦合进入监测系统的各种干扰，采取各种信号处理技术加以抑制。一般从以下几方面区分局放信号和干扰信号；工频相位、频谱、脉冲幅度和幅度分布、信号极性、重复率和物理位置等。

在抗干扰技术中有两种不同的思路：

一种是基于窄带(频带一般为10kHz至数10kHz)信号的。它通过合适频带的窄带电流传感器和带通滤波电路拾取信号，躲过各种连续的周期型干扰，提高了测量信号的信噪比。这种方法只适合某一具体的变电站，使用上不方便。此外，由于局部放电信号是一种宽频带脉冲，窄带测量会造成信号波形的失真，不利于后面的数字处理。

另一种是基于宽频(频带一般为10～1000kHz)信号的处理方法。检测信号中包含局放的大部分能量和大量的干扰，但信噪比较低。

对于这些干扰的处理步骤一般是：

a.抑制连续周期型干扰；

b.抑制周期型脉冲干扰；

c.抑制随机型脉冲干扰。

随着数字技术的发展及模式识别方法在局放中的应用，这种处理方法往往能取得较好的效果。在后级处理中，很多处理方法是一致的。可归纳为频域处理和时域处理方法。频域方法是利用周期型干扰在频域上离散的特点处理之；而时域处理方法是根据脉冲型干扰在时域上离散的特点处理。有硬件和软件两种实现方式。

由于局部放电脉冲信号是很微弱的信号，现场的电磁干扰都将对测量结果产生较大误差，因此，要做到准确测量很困难。为了提高测量精度，除了采取上述介绍的抗干扰措施外，在测量中还应可采取如下措施：

1.试验中所使用的设备应尽量采用无晕设备，特别是试验变压器和耦合电容C k 。

2.滤波器的性能要好，要做到电源与测量回路的高频隔离。

3.试验时间应尽量选择在干扰较小的时段，如夜间等。

4.测量回路的参数配合要适当，耦合电容要尽量小于试品电容C x ，使得在局部放电时C x 与C k 间能很快地转换电荷。

5.必须对测量设备进行校准。

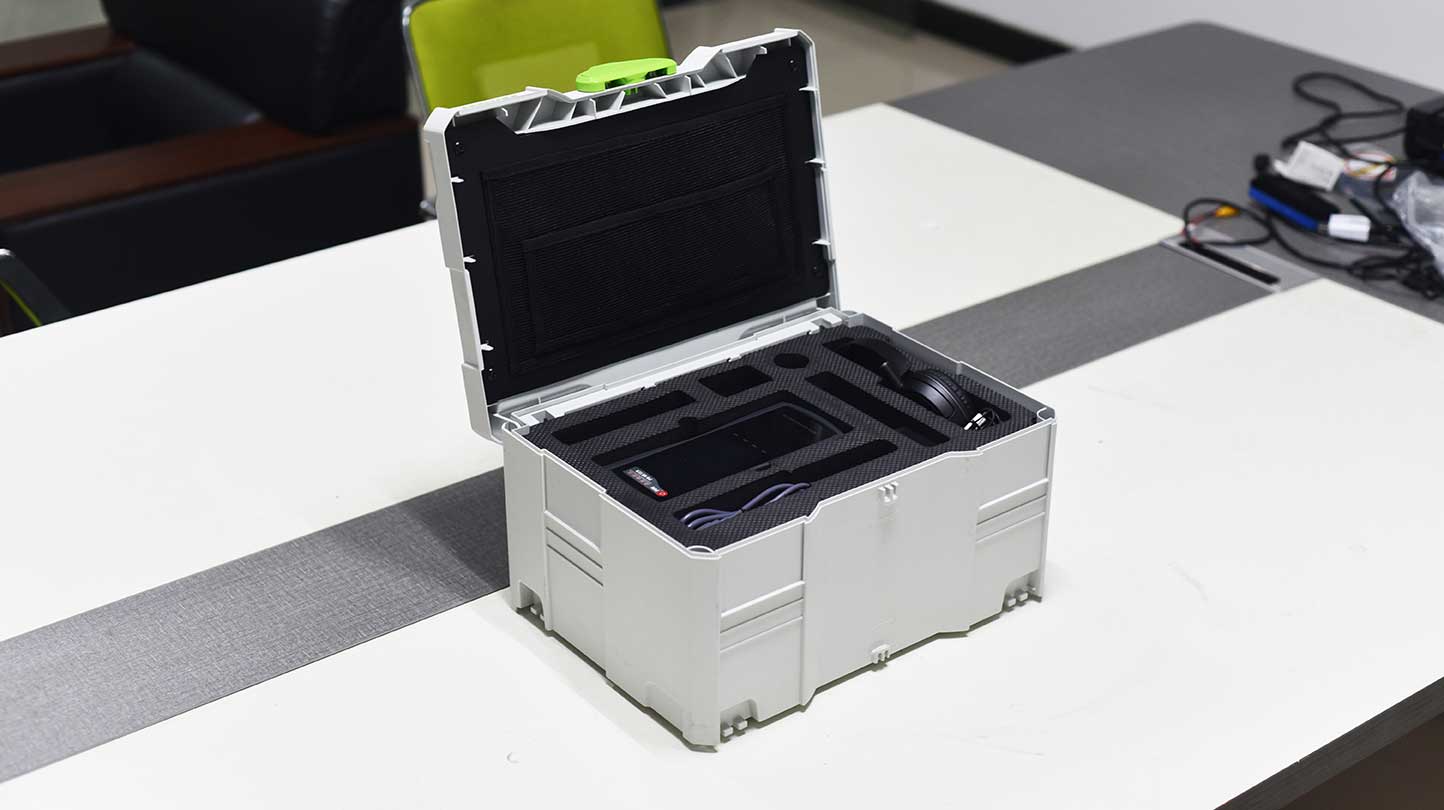

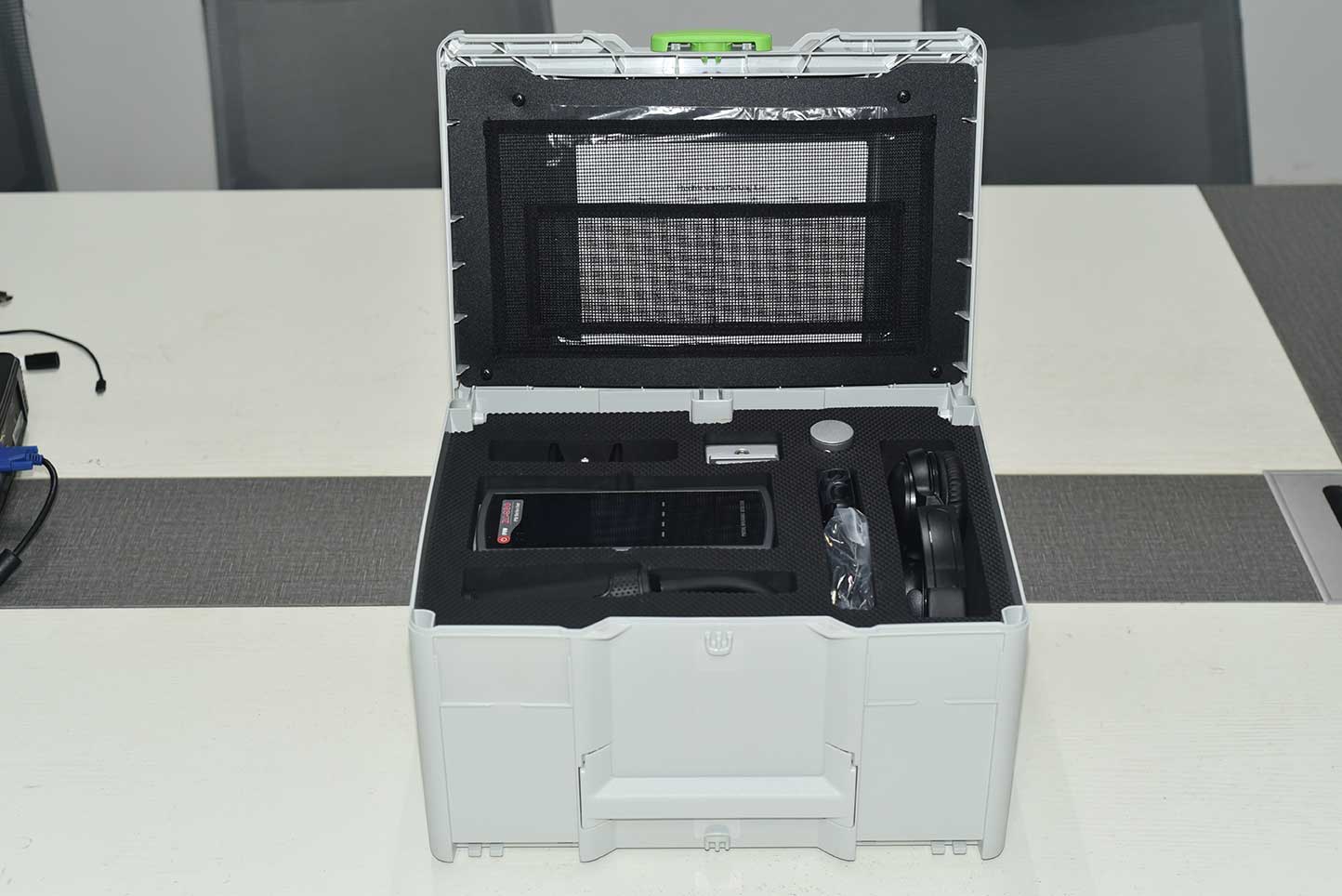

KST-830 型局部放电检测仪可广泛应用于电力系统的局放检测，包括高压开关柜、环网柜、电压/电流互感器、变 压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测。通过以下几项指标来衡量电气设备的放电程度： 1、局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列中*值（dB） 来表征局部放电的强度。 2、局部放电频度检测：装置测量 1 个工频周期内的放电信号，提取放电脉冲并根据放电脉冲数 量来表征局部放电的频度。
