真空开关真空度测试仪操作方法及注意事项

1、操作方法：

① 仪器面板及连线说明:

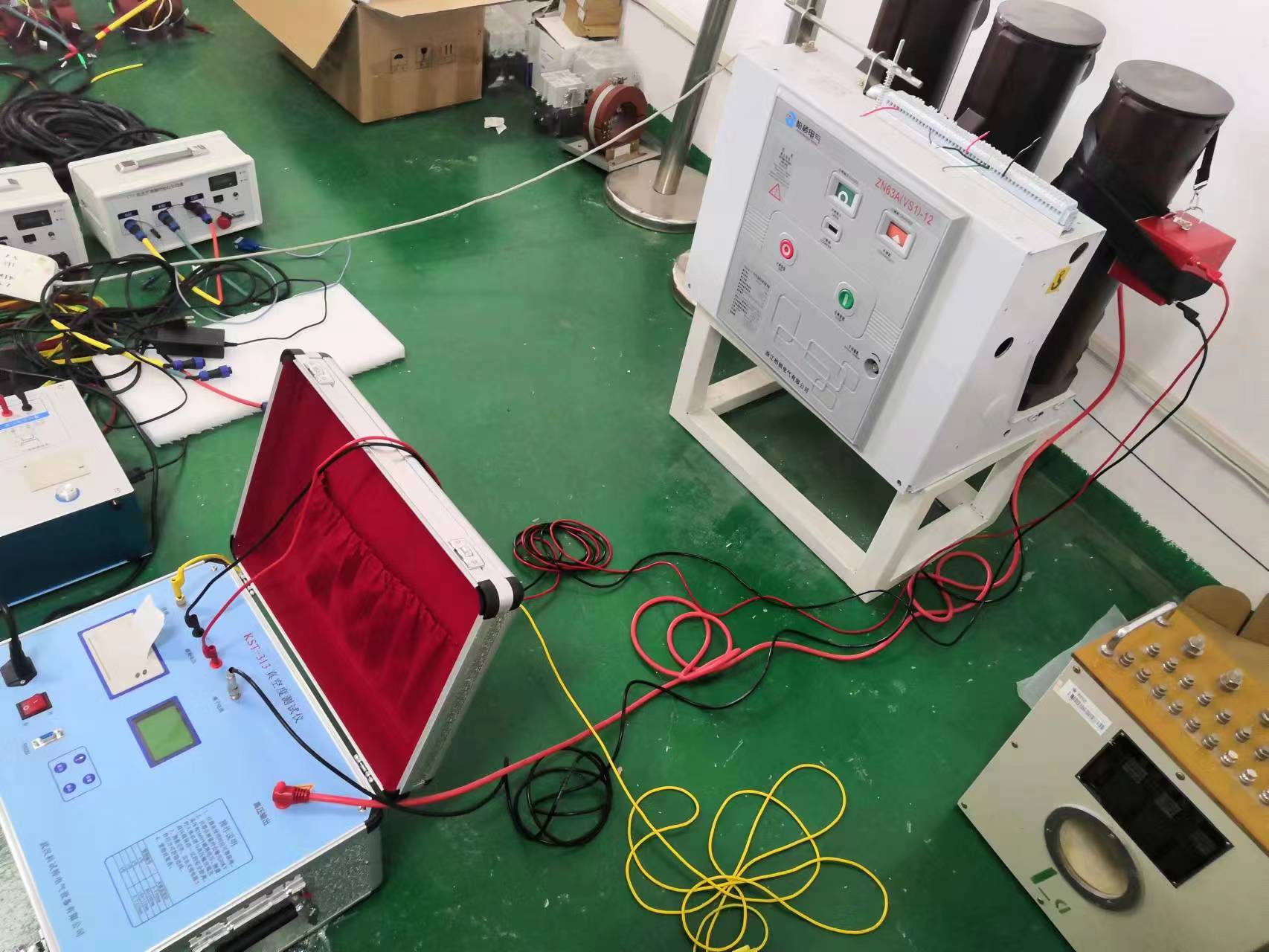

仪器面板如图2所示，检漏键用于对真空管真空度进行初步的判断,测量键用于施加高压及强电磁场对真空管真空度进行定量测试。在仪器侧面有一个高压输出端子，可用高压线连到真空管的一个触头上。离子电流输入端连接到真空管的另一个触头上。磁场电压两输出端应接到励磁线圈的两个接线端子上。接地端用于仪器外壳的保护接地。管型输入拔码开关用于输入灭弧室的管型，灭弧室的管型由灭弧室外直决定，带外罩的以外罩直径为准。

② 管型选择：

陶瓷、玻璃灭弧室管径小于80mm为00号管型

管径大于80 mm小于100 mm为02号管型

管径大于100 mm小于110mm为04号管型

管径大于110 mm为06号管型

室内环氧树脂全封闭式灭弧室、6000V及以下灭弧室选定01号管型

③ 进行检漏:

测试真空度前应进行检漏。检漏时应注意真空管外是否擦拭干净并烘干。若真空管已严重泄露，可不必进行真空度定量测试，若检漏合格，则再进行定量测试。

④ 进行测试：

按测试键后，测试仪首先显示电场电压与磁场电压并进行自动充电过程。当两电压达到一定值后，测试仪自动将电场电压和磁场电压加到真空管及励磁线圈上，同时自动启动测试分析程序，显示被测真空管的测试结果并自动对仪器内部电容进行放电。(显示结果:3.26E-4Pa即为3.26×10-+Pa帕斯卡)

本仪器的最小测量值为1.06×10*Pa，如果被测真空管真空度优于此值，显示结果仍为1.06×10-Pa。对真空断路器而言，说明真空泡真空度完好，记录测试结果时可记为<10'Pa。如真空度大于6.6×10-Pa，则该真空泡不合格。

在多次对同一真空管进行测试时，相邻两次的测量时间间隔不要少于10分钟。同时关闭仪器电源，将离子电流线夹与高压输出端线夹短接，消除残存高电压，然后进行下次测试。否则，由于管内被电离的空气来不及恢复到正常状态从而导致测试结果失真。

⑤ 消弧放电:

按检漏键进行检漏，将磁场电压降低，动作完成后按复位键，然后关机。将高压输出端大夹子对地放电，或用放电棒轻碰高压夹所夹真空管端，或将离子电流夹与高压端线夹短接，消除残余高电压及试验过程中所产生的静电。

2、注意事项：

① 真空度测试应选择在晴朗干燥的天气里进行，并将真空泡表面擦拭干净，真空泡表面污秽而导致的泄漏将严重影响真空度的实际测试结果。同一真空开关的真空度测试，每次测试时间间隔应不少于10分钟。否则，由于管内被电离的空气来不及恢复到正常状态从而导致测试结果失真。

② 对同一真空开关的真空度测试，建议每天不要超过3次。

③ 测试真空度时，应先检漏，检漏合格后再进行定量测试。

④ 安装励磁线圈时，其定位指示线指向灭弧室联接中缝处。

⑤ 测试过程中，人体不能接触高压和磁场电压输出端，测试仪的外壳应接地。

⑥ 高压输出线和离子电流线要分开，防止干扰。

⑦ 磁场电压线，切匆短路，否则严重损坏仪器及人身安全！实验前黄绿线须先连电磁铁再连仪器；试验完后单根分别拔出仪器上的黄绿测试线(手别碰到插件的裸露部分)。

⑧ 测试完毕后，应关闭电源，将高压输出端对地短接放电，以免被充电电容上的残余电压电击。

KST-313真空度测试仪抛开传统的耐压法，使用磁控放电法进行测量，这样就不必拆卸灭弧室。而采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。该产品结构紧凑，机型轻便小巧，测试时间更短，测量可靠性、稳定性、精度更高，功能更加完善。
