电缆故障测试仪波形分析方法你掌握了吗？

电缆故障测试仪常被用作检测电缆故障，电力检测人员通过分析检测的波形图，来确定电缆故障的点和电缆故障类型，那么，电缆故障测试仪的波形图该如何进行分析呢？今天小编给大家做一些简单的分享，帮助大家了解这块重要信息！

电缆故障测试仪波形分析方法有以下4种：

1、幅度法：

幅度法是一种基于信号幅度的分析方法，适用于低阻、开路和断路故障。在幅度法中，电缆故障测试仪发送一个测试信号到电缆，并测量返回的信号幅度。如果返回的信号幅度与发送的信号幅度相同，则表示电缆正常；如果返回的信号幅度比发送的信号幅度小或无信号返回，则表示电缆存在故障。通过测量故障点与测试端的距离，可以确定故障的位置；

2、时域反射法：

时域反射法是一种基于信号传输时间的变化进行分析的方法，适用于低阻、短路和断路故障。在时域反射法中，电缆故障测试仪发送一个测试信号到电缆，并测量返回的信号时间。如果返回的信号时间与发送的信号时间相同，则表示电缆正常；如果返回的信号时间比发送的信号时间延迟或无信号返回，则表示电缆存在故障。通过测量故障点与测试端的距离，可以确定故障的位置；

3、频域分析法：

频域分析法是一种基于信号频率的变化进行分析的方法，适用于高阻、短路和断路故障。在频域分析法中，电缆故障测试仪发送一个测试信号到电缆，并对返回的信号进行频率分析。如果返回的信号频率与发送的信号频率相同，则表示电缆正常；如果返回的信号频率比发送的信号频率高或低，则表示电缆存在故障。通过测量故障点与测试端的距离，可以确定故障的位置；

4、声波法：

声波法是一种通过测量声音信号进行分析的方法，适用于破损、漏油等故障。在声波法中，电缆故障测试仪通过一个传感器捕捉到电缆中传出的声音信号，并分析声音的传播时间和强度。如果声音传播时间比正常情况短或声音强度比正常情况大，则表示电缆存在故障。通过确定声音传播的速度和测量声音传播的时间，可以确定故障的位置。

电缆故障测试仪的波形图分析方法就这4种，其实每一种都比较简单，但是ZUI好是将每一种都搞明白，对于以后的检测会很有帮助的。

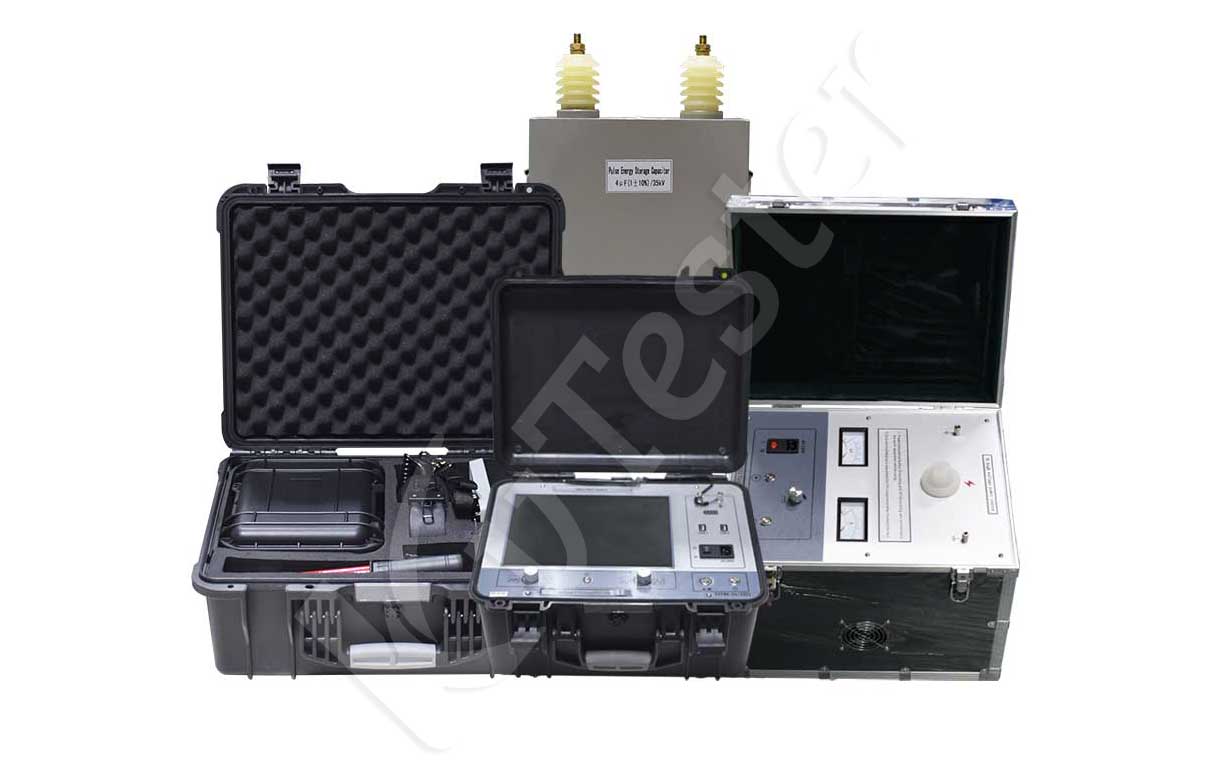

KST-700A电缆故障测试仪由闪测、寻迹、定位三大部分组成。可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障，可准确的检测地下电缆的故障点位置、电缆长度和电缆的埋设路径。具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。仪器采用汉字系统，高清晰度显示，界面友好。电缆寻迹及故障定点是由路径仪、定点仪、T型探头、A字架、听筒等组成。本仪器是电缆故障定位测试的专用仪表，适用测试对象为具有金属导体（线对、护层、屏蔽层）的各种电缆。其主要功能为对地绝缘不良点的定位测试，线缆路径的探测以及线缆埋深的测试。
