回路电阻测试仪故障排除

回路电阻测试仪故障排除

故障现象1：回路电阻测试仪接入220V交流电源，风扇无运转声，按下“测试开关”，电流表、微欧表无显示。

原因：220V交流电源受阻，保险丝未安装或熔断。

故障排除：检查并排除。（100A仪表的保险丝不得小于6A，如再次熔断，请联系厂家解决。（切勿接直流或380V交流电源）

故障现象2：按下回路电阻测试仪的“测试开关”，电流表显示无电流，微欧表最高位显示“1”。

原因：100A电流电路未接好。被测开关未闭合。

故障排除：检查测试线，重新连接，重新夹紧，关闭开关。

故障现象3：回路电阻测试仪测试电流正常，微欧值最高位显示“1”。

原因：电压钳位置错误。实测电路电阻值超过2000。电压信号线断开或未连接。

故障排除：处理电压信号电路，钳位电压钳。超量程：用万用表测量P1和P2的电压值，电阻值=电压值/电流值。

故障现象4：回路电阻测试仪输出电流几十倍，小于100A。

原因：电源电压过低，电源线内阻大或接触不良，有直流输出时压降过大，达不到190V。C1 和 C2 端子松动。被测电路与测试夹接触不良。

故障排除：使用合格的电源，使用过长过细的电源线对被测电路进行处理，排除接触不良。拧 C1、C2、P1、P2 端子时要适当用力。（测试电流30a，测试值可信）

注意：电路电阻测试仪一般都可能出现，大部分都可以在以上原因中找到，参考相关方法即可解决。

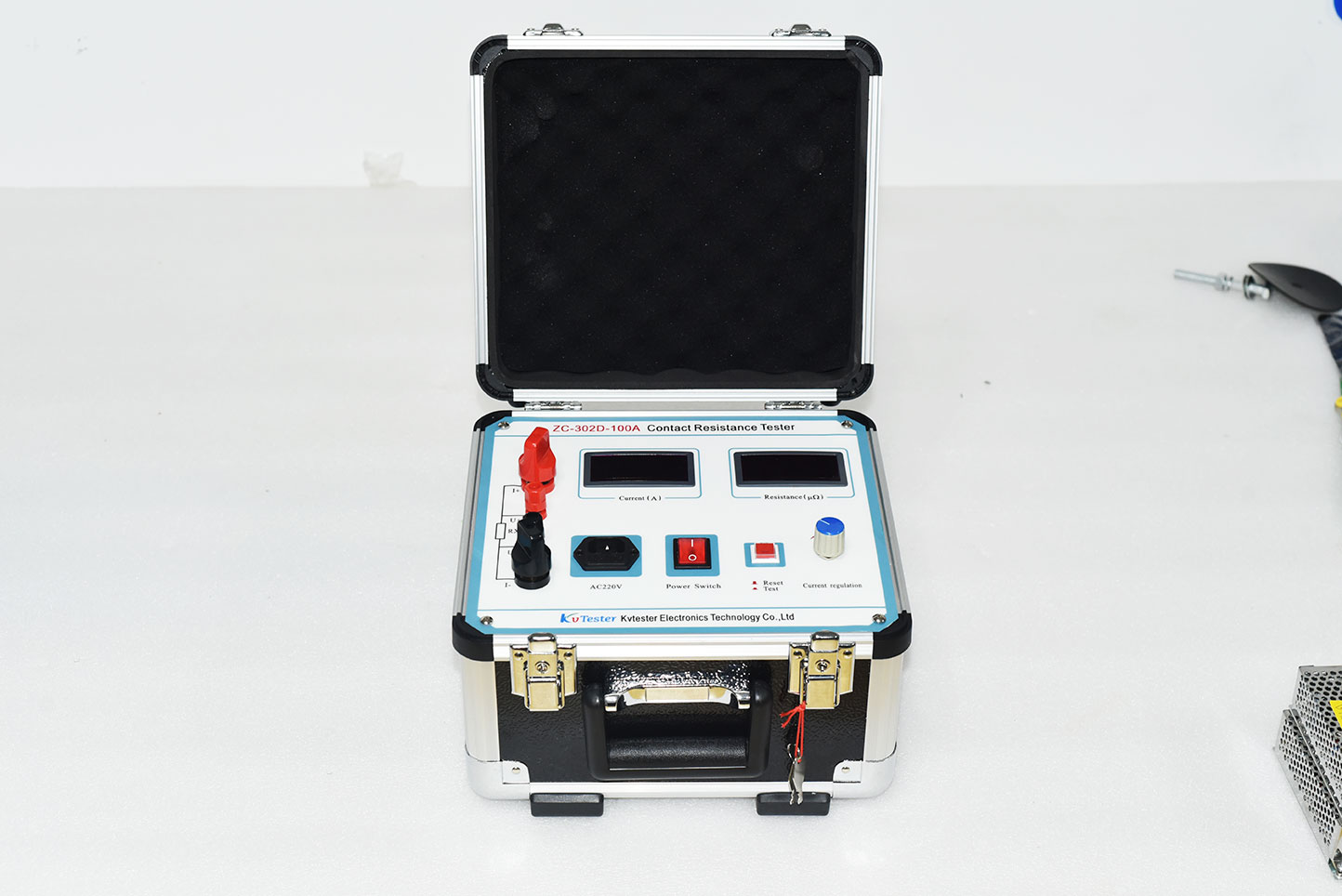

ZC-302D-100A接触电阻测试仪符合*电力系统标准DL/T845.4-2004的标准。该测试仪基于高频开关电源技术和数字电路技术的结合。适用于开关控制设备回路电阻的测量。测试仪的测试电流为DC-100mA，这是国家标准中建议的。测试仪可以测量回路电阻并在监视器中显示。其精度和稳定性满足大多数电力系统对高压开关的维护和回路电阻的要求。
