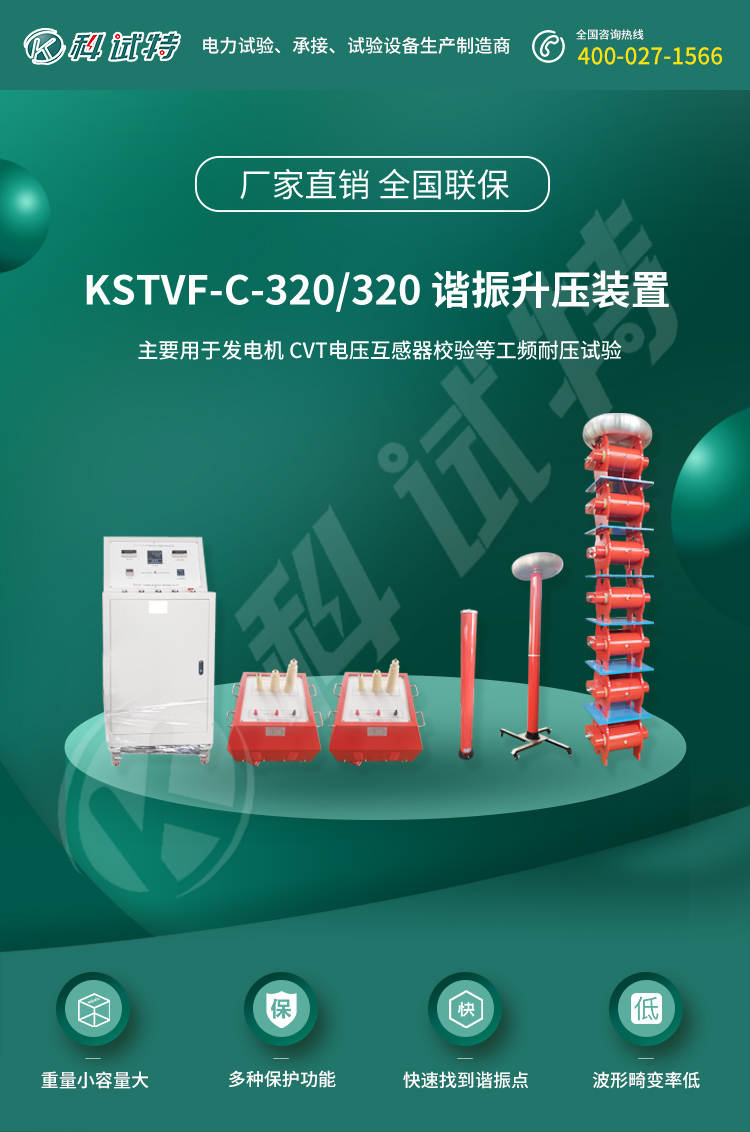

KSTVF-C-320/320 谐振升压装置

为了满足大容量、高压（超高压）电气设备的测试需求，这种升压装置采用串联谐振的原理，并使用可调电抗器来匹配被测器件的电容或补偿电容（电容性）以形成谐振。这样，测试电源只承受有功功率分量，仅为受试者所需容量的1/Q倍，测试设备的容量和重量大大降低。它是理想的高压电源。

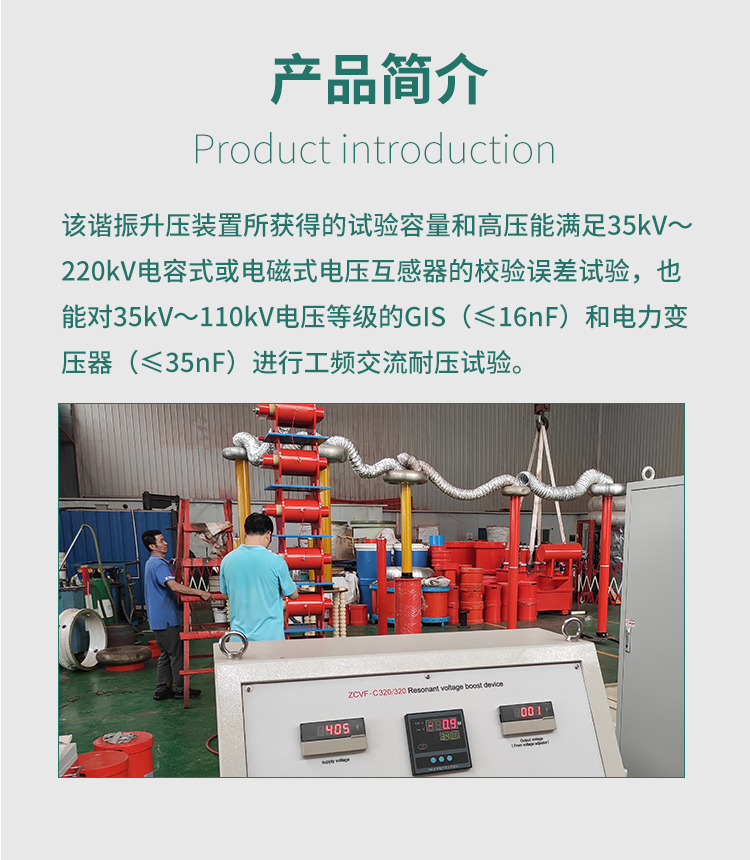

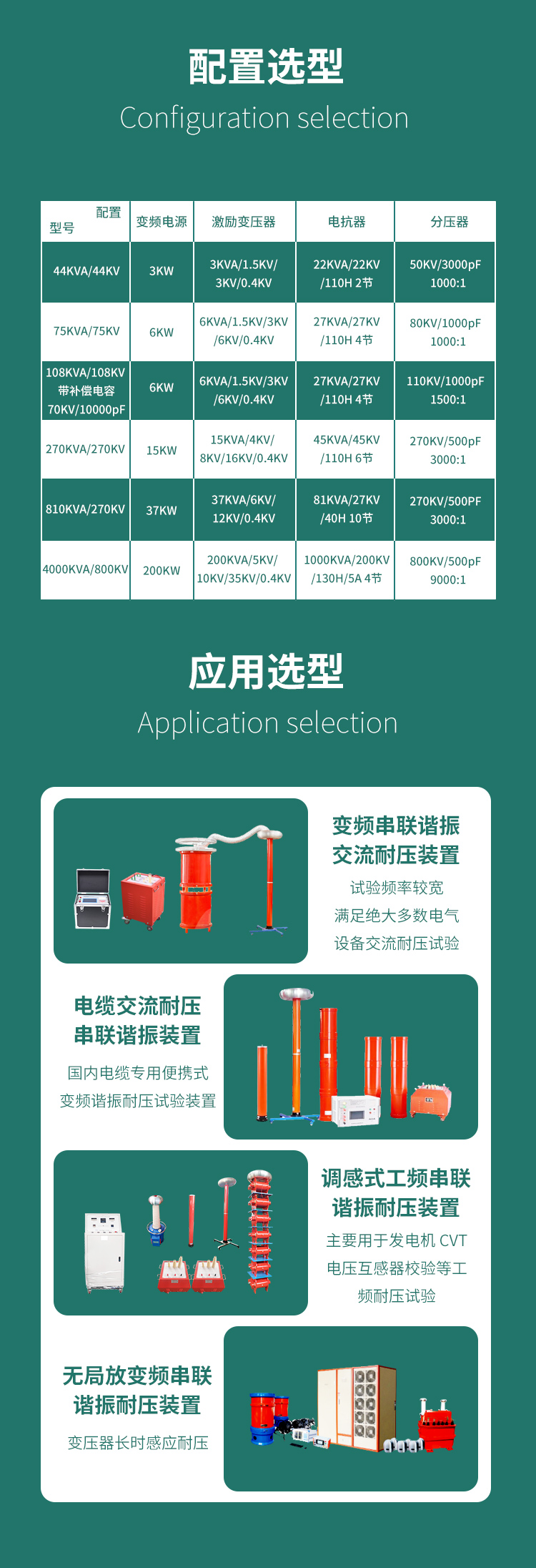

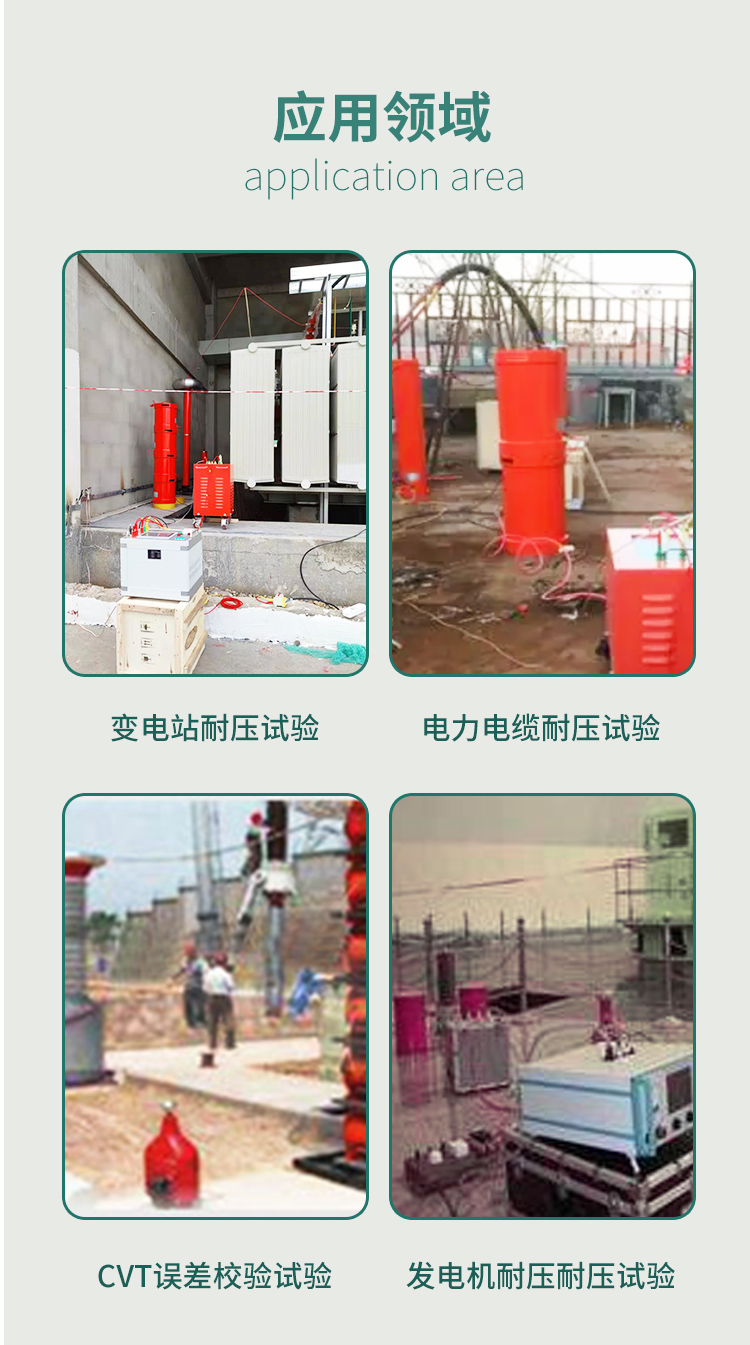

该谐振升压装置所获得的试验容量和高压能满足35kV～220kV电容式或电磁式电压互感器（电容为4～20nF）的校验误差试验，也能对35kV～110kV电压等级的GIS（≤16nF）和电力变压器（≤35nF）进行工频交流耐压试验。

1.输出电流波形良好，回路对工频基波电流具有低电抗，对其他谐波电流具有高电抗。

2.需要小功率容量。由于电路处于谐振状态，输出容量为所需功率容量的Q倍，质量因数Q值>10。

3.无需过电压保护。当测试对象发生故障时，电路将失谐，电抗器将立即限制短路电流。不会加剧对被测物体的损坏。

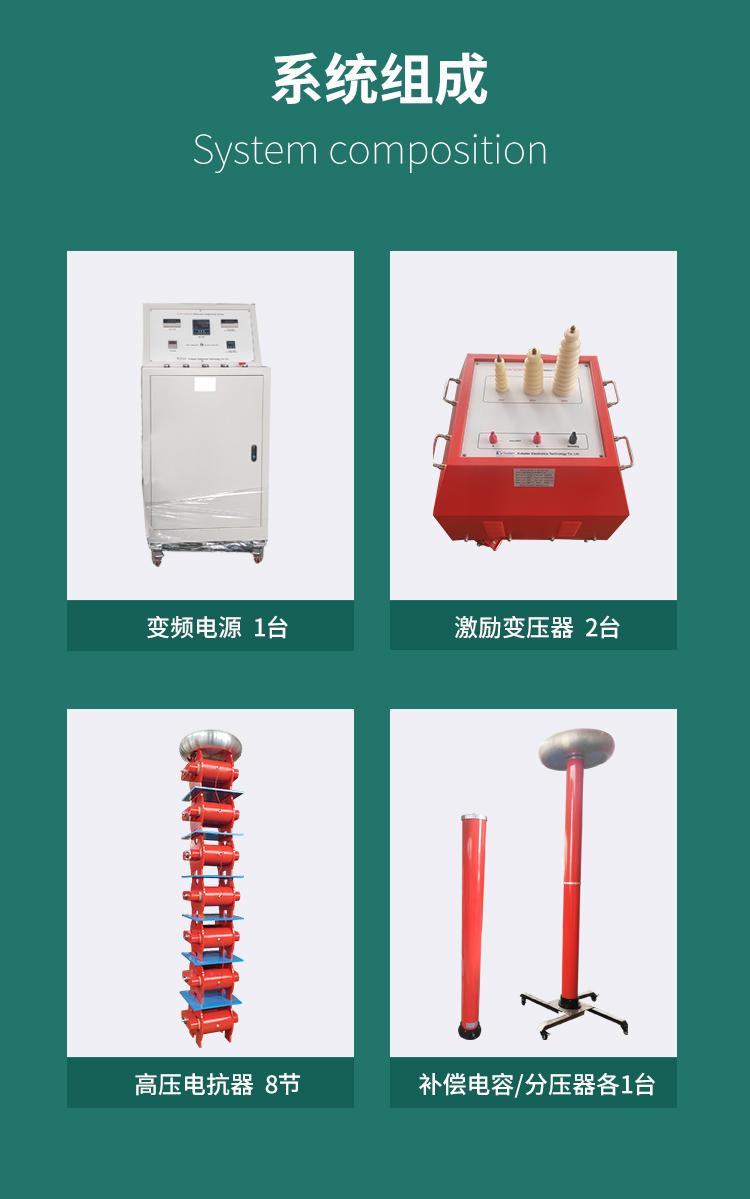

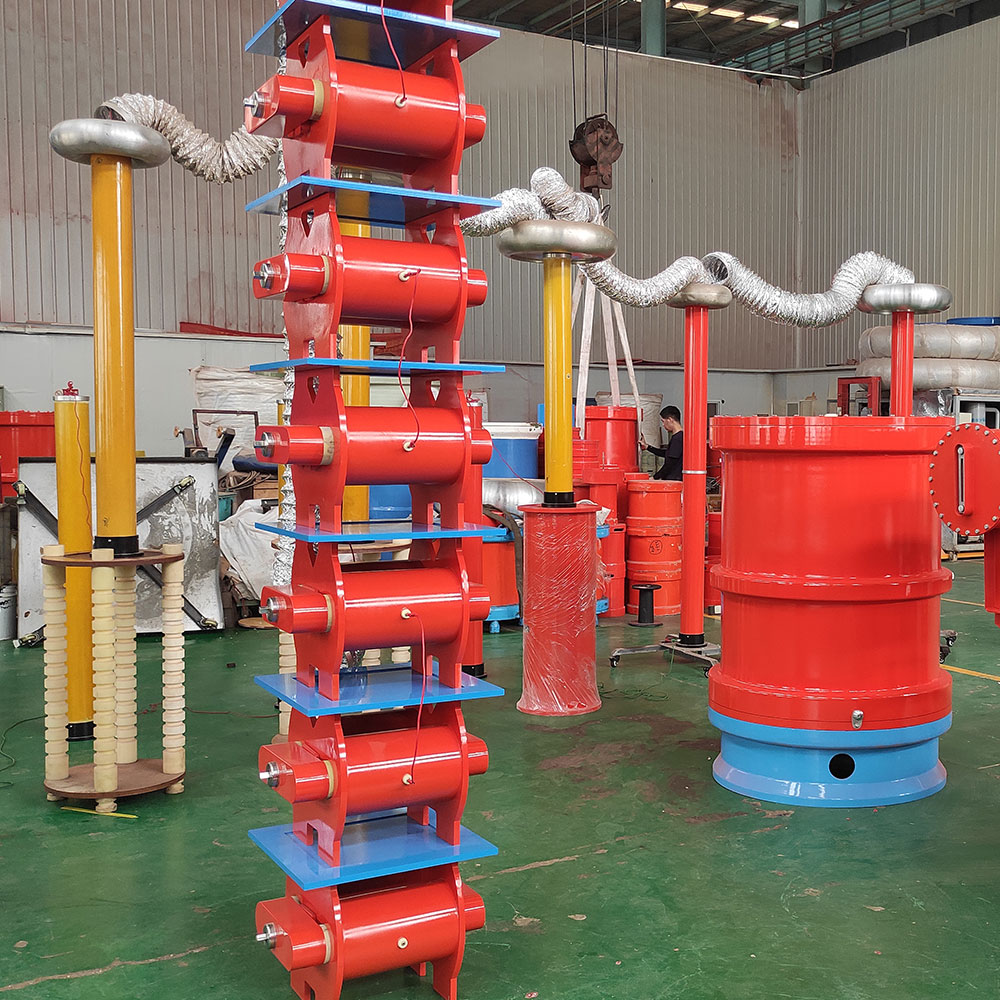

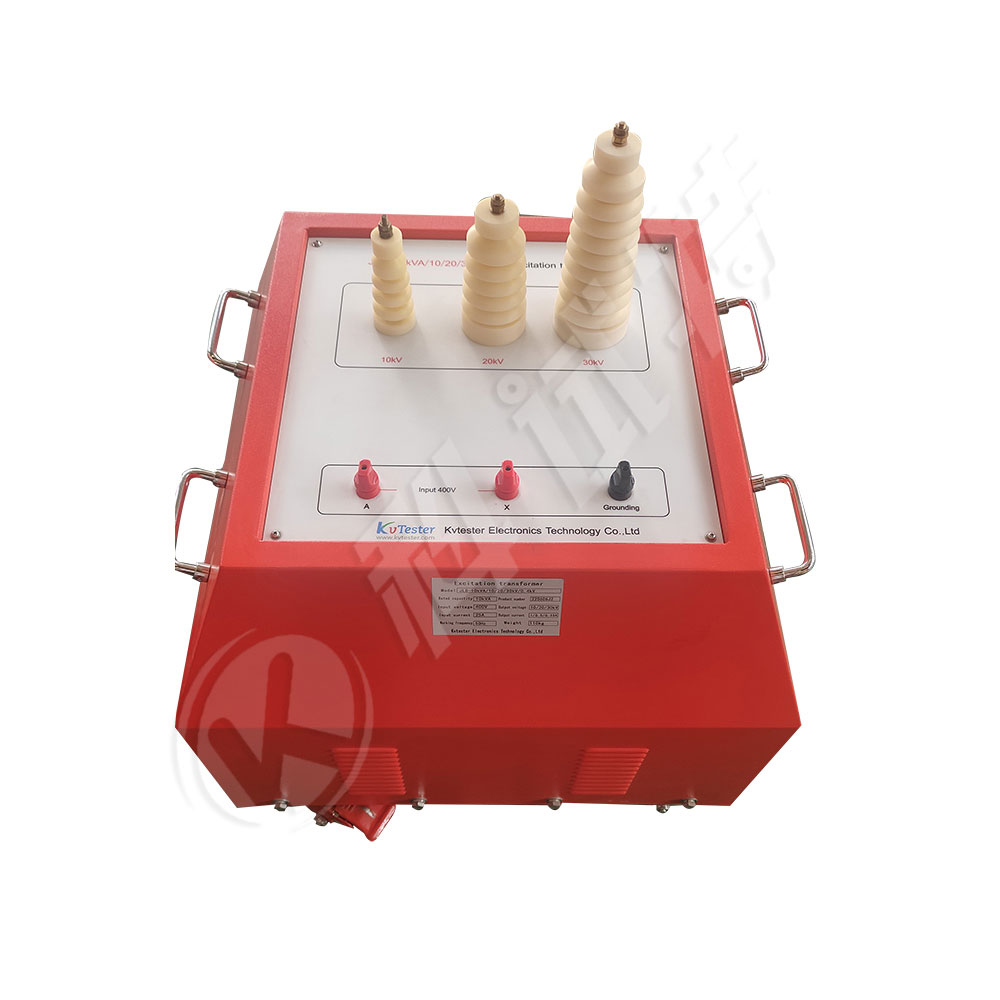

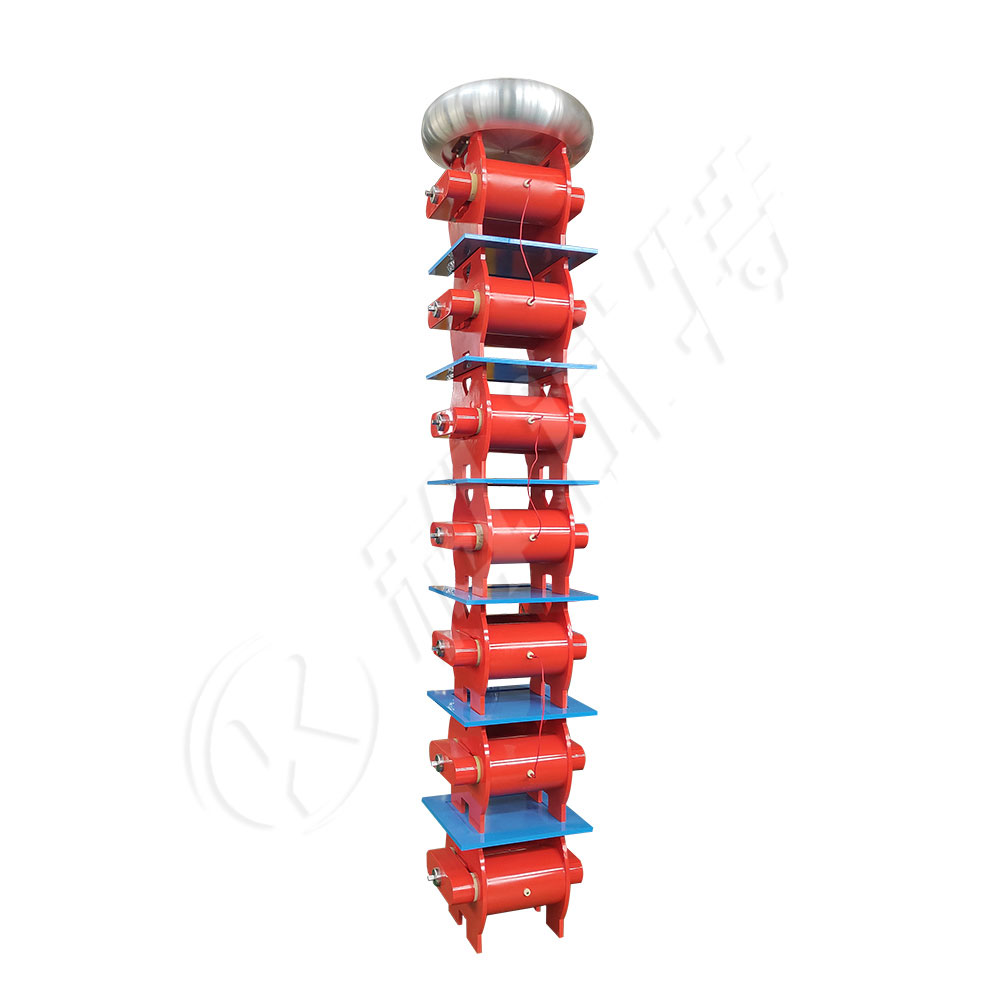

4.该装置为干式组合串联谐振装置，由一台干式试验变压器（励磁变压器）和多个干式电抗器组成。它的反应器可以单独使用，也可以多串联、并联使用。

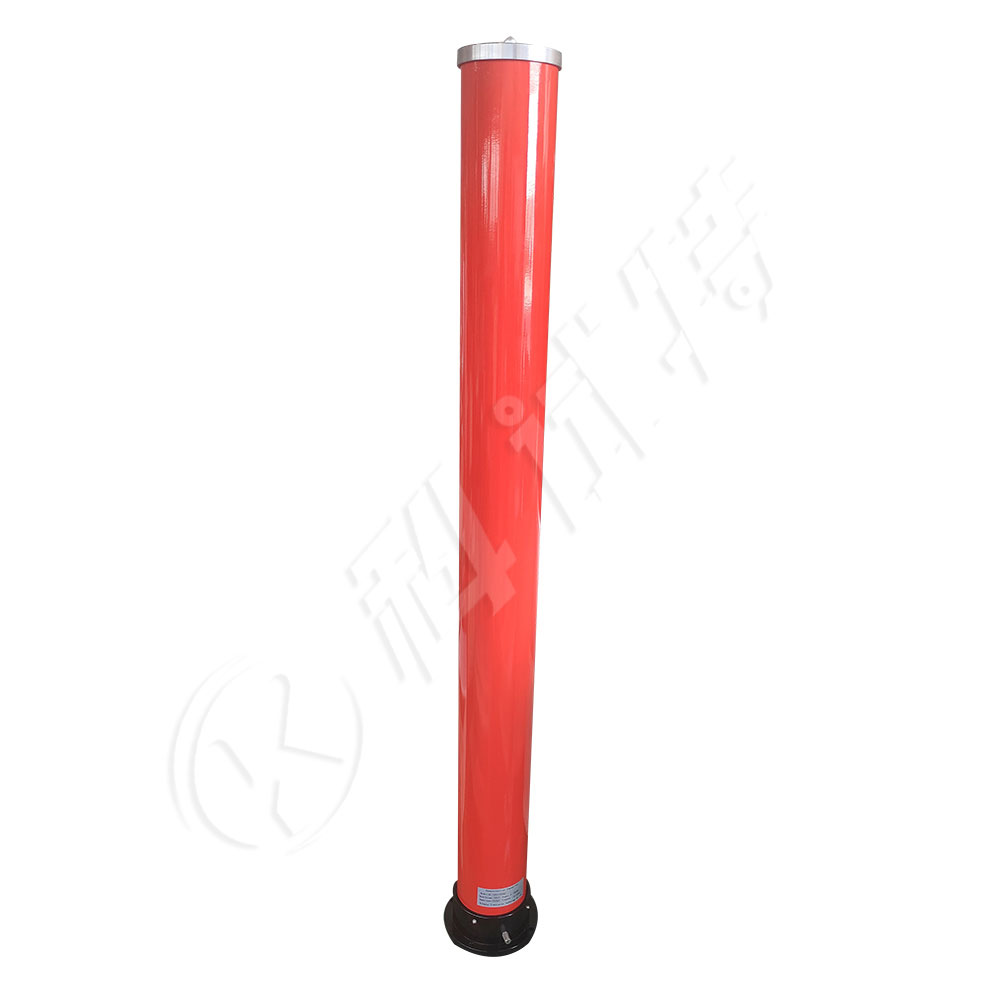

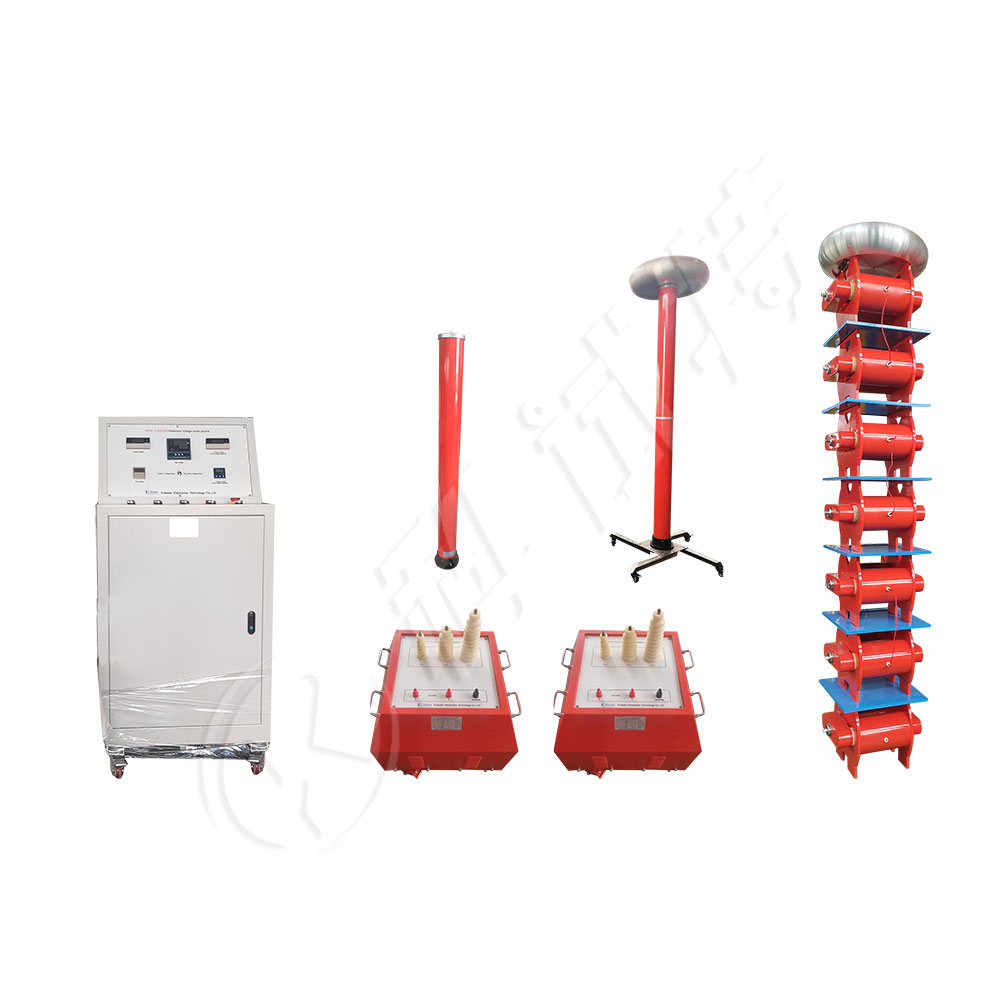

5、本装置全套设备组合，体积小、重量轻，特别适合现场使用。

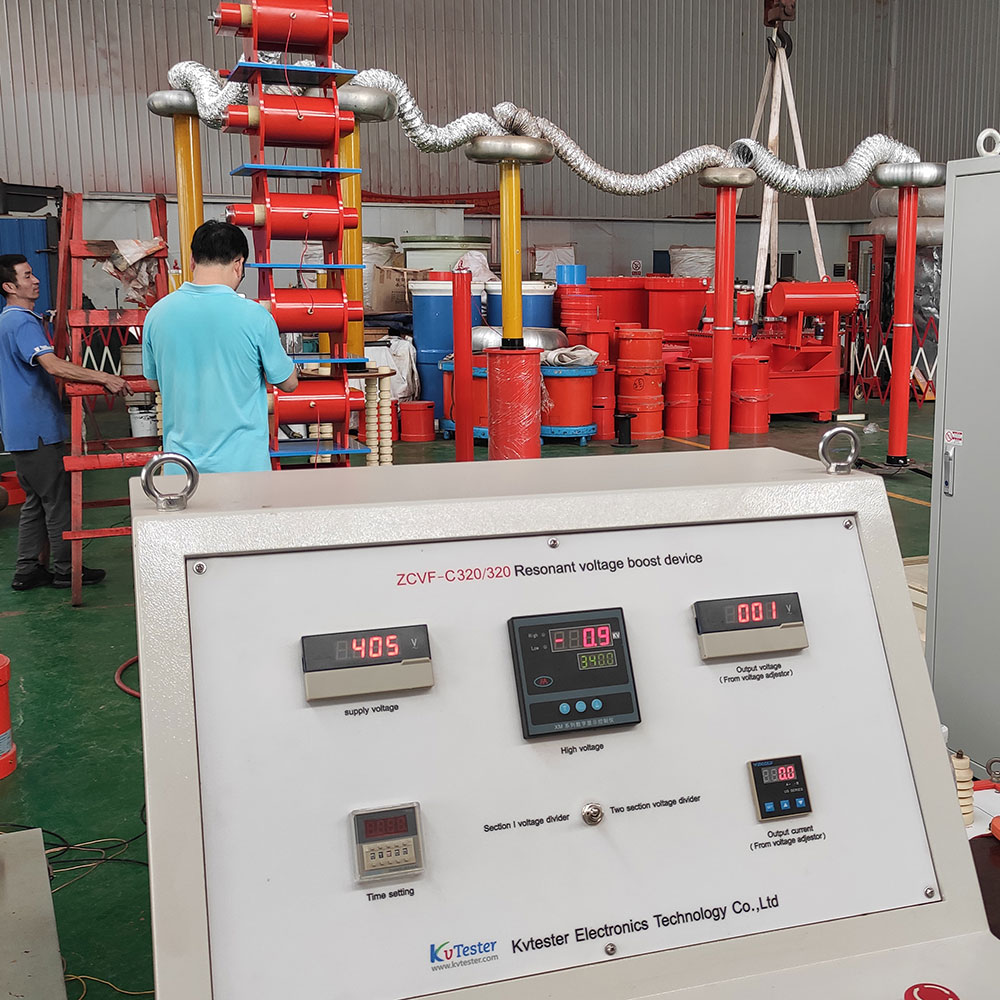

6.调压控制台具有过流保护功能，过流保护通过拨码设置。进行测试时，首先粗略计算所需的最大低压电流值，然后将刻度盘转到所需的计算值，其单位为安培。

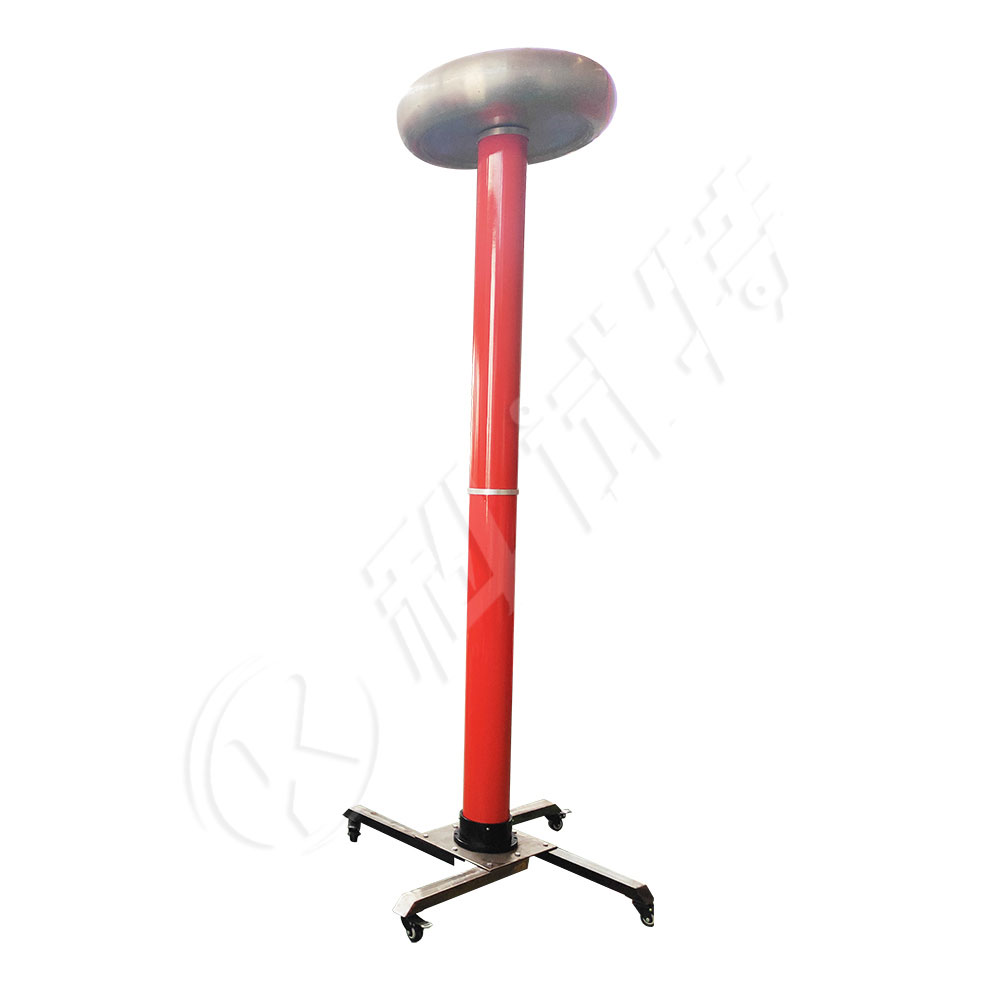

7.本装置使用的可调电抗器采用调整气隙的方式来调整其电感值。根据被测物体的电容，使用不同厚度的气隙垫片来调节电抗器。如果被测物体的电容是几个固定值，可以预制相应厚度的垫片，以提高测试效率；对于电容小于4000pF的测试对象，需要使用补偿电容来实现谐振耐受电压。
