KSTVF-A-1000kVA-400kV 变频串联谐振测试系统

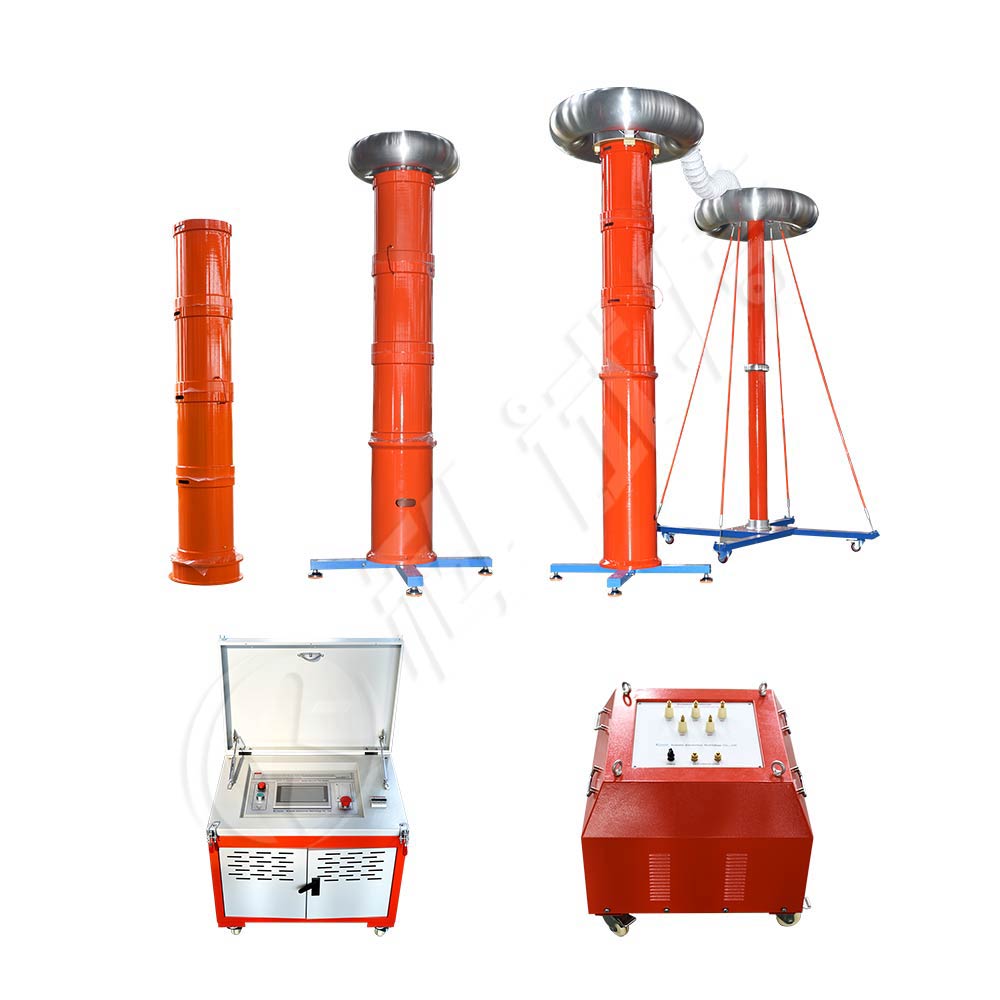

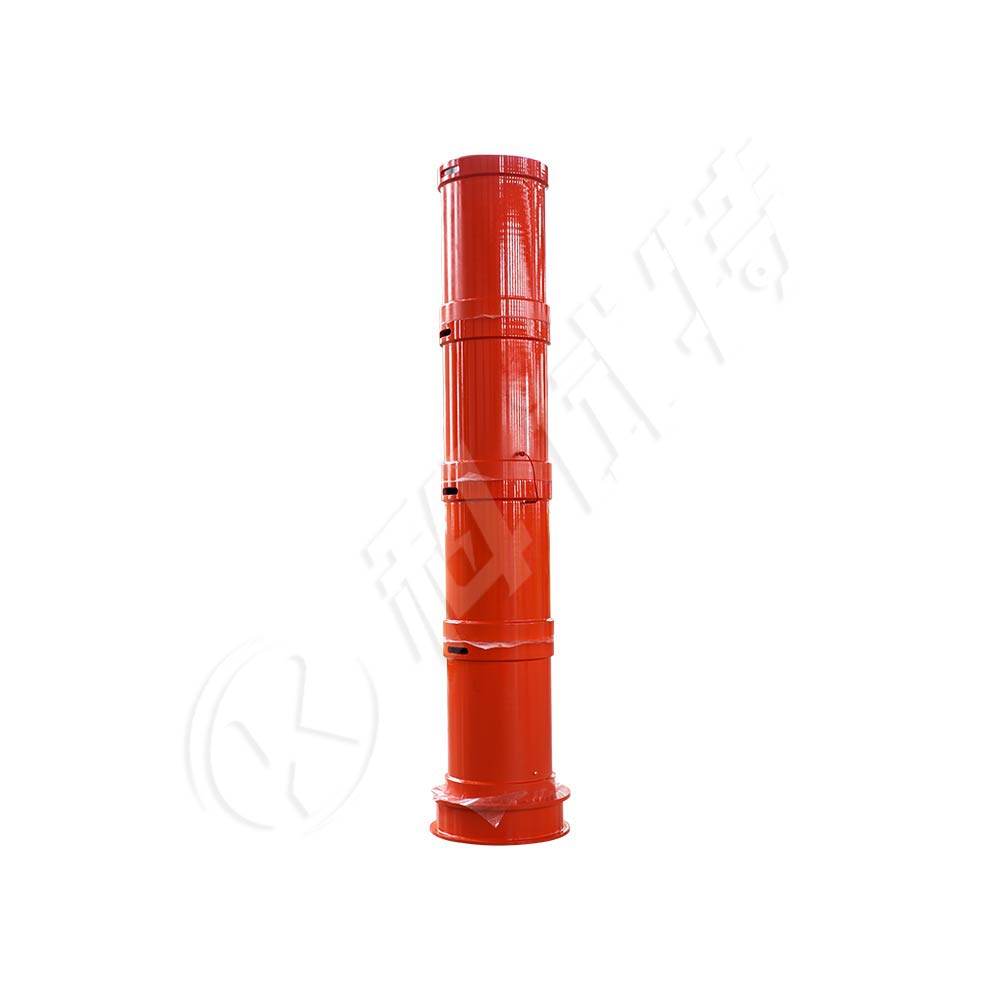

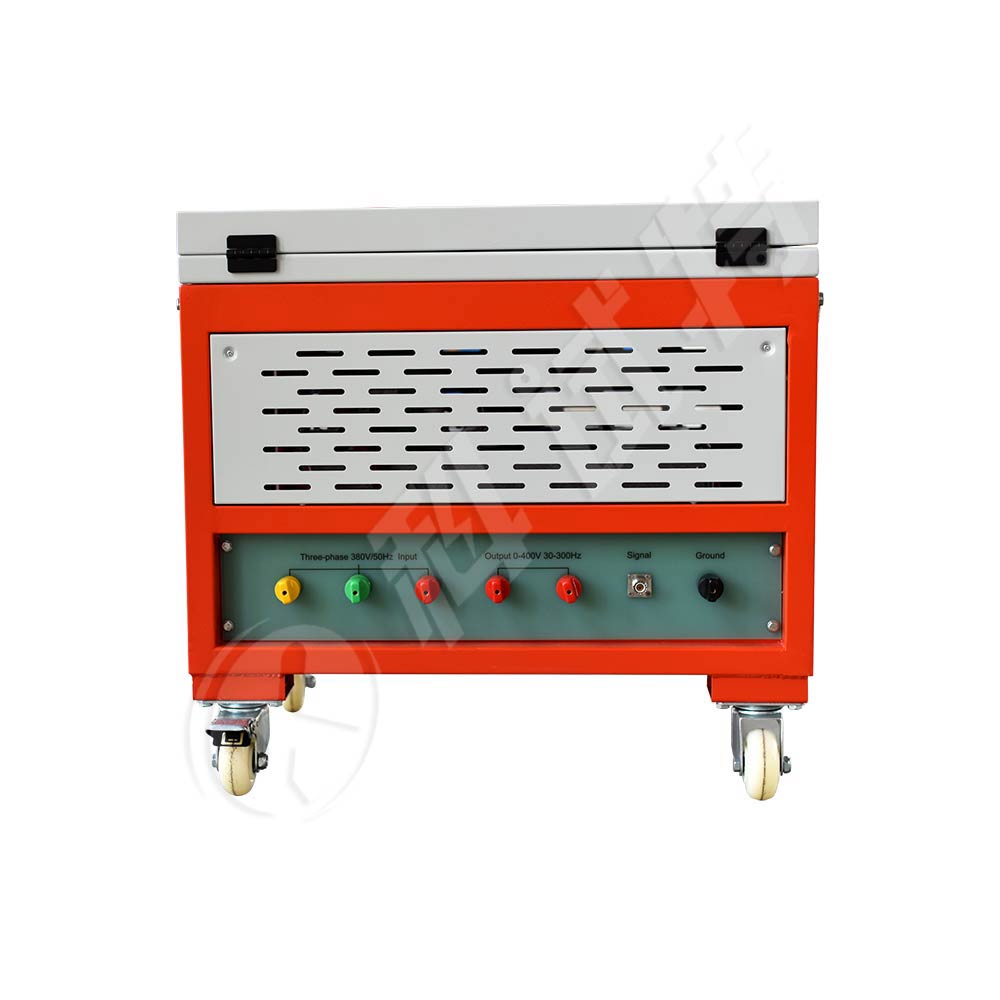

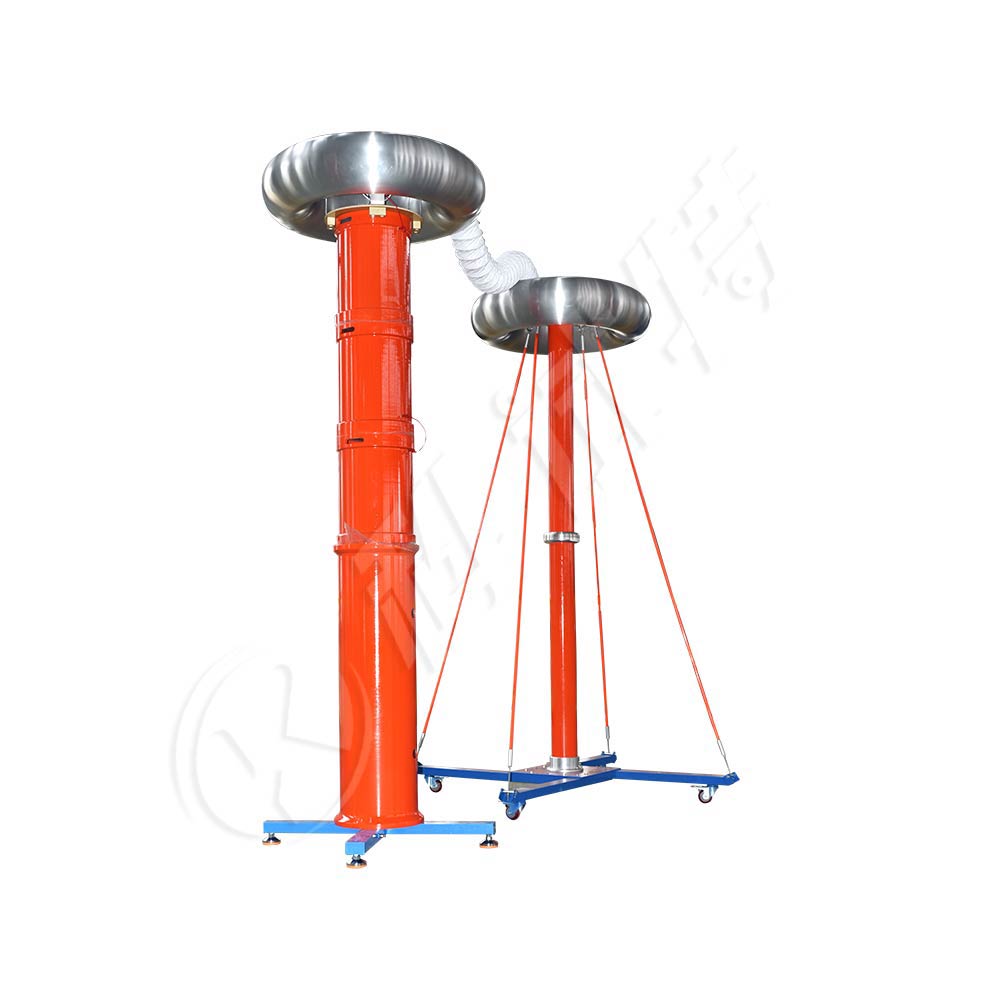

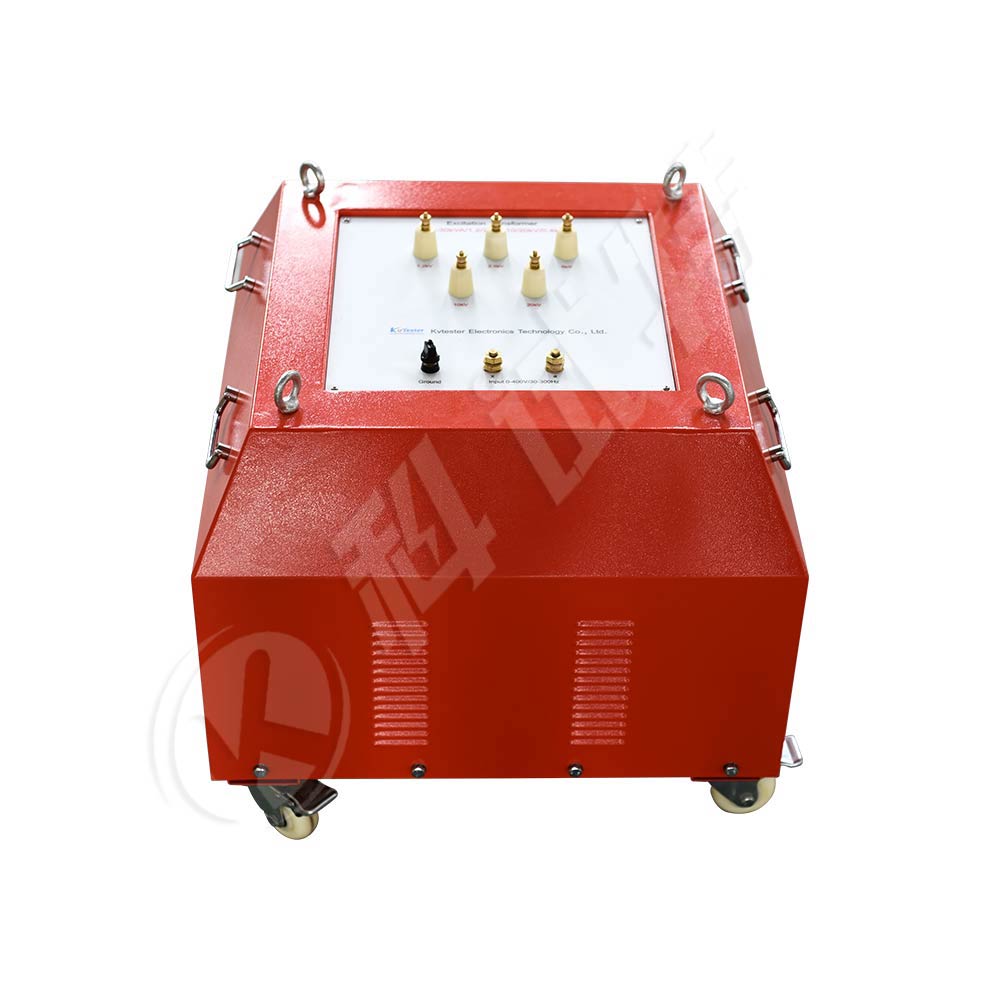

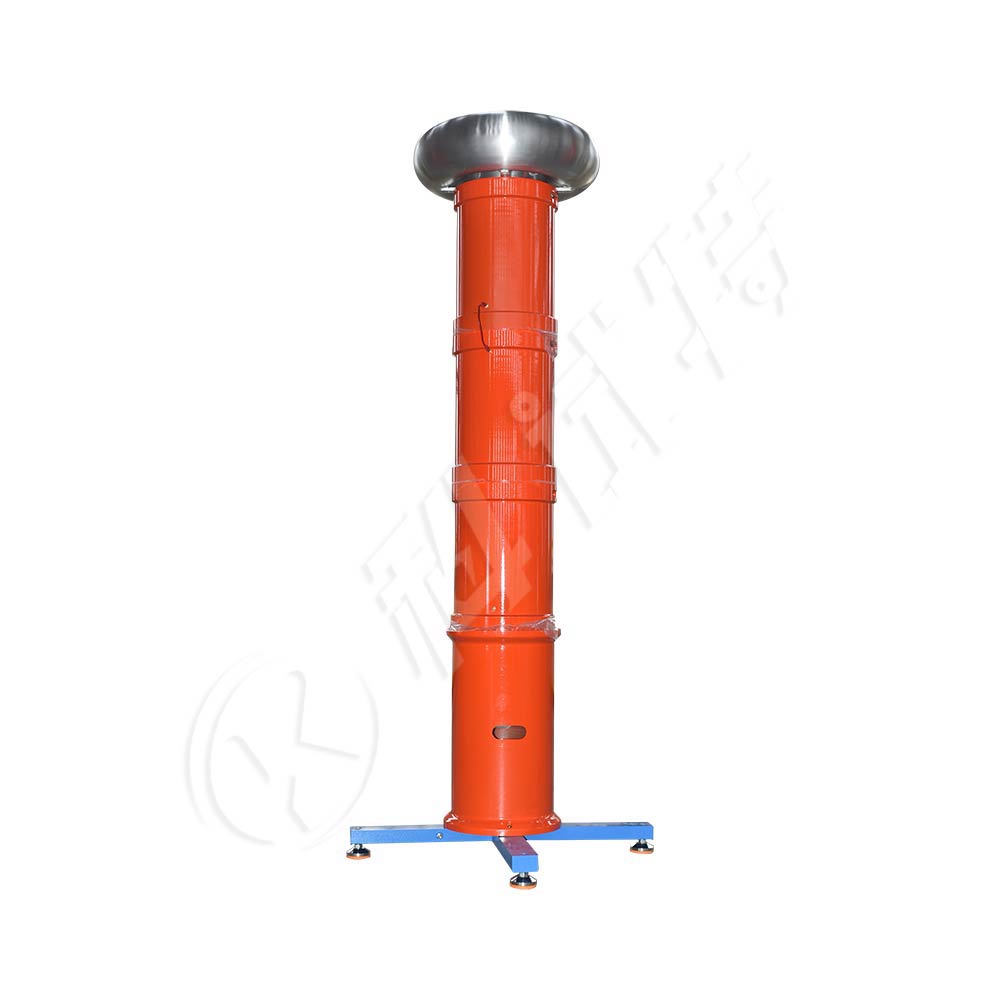

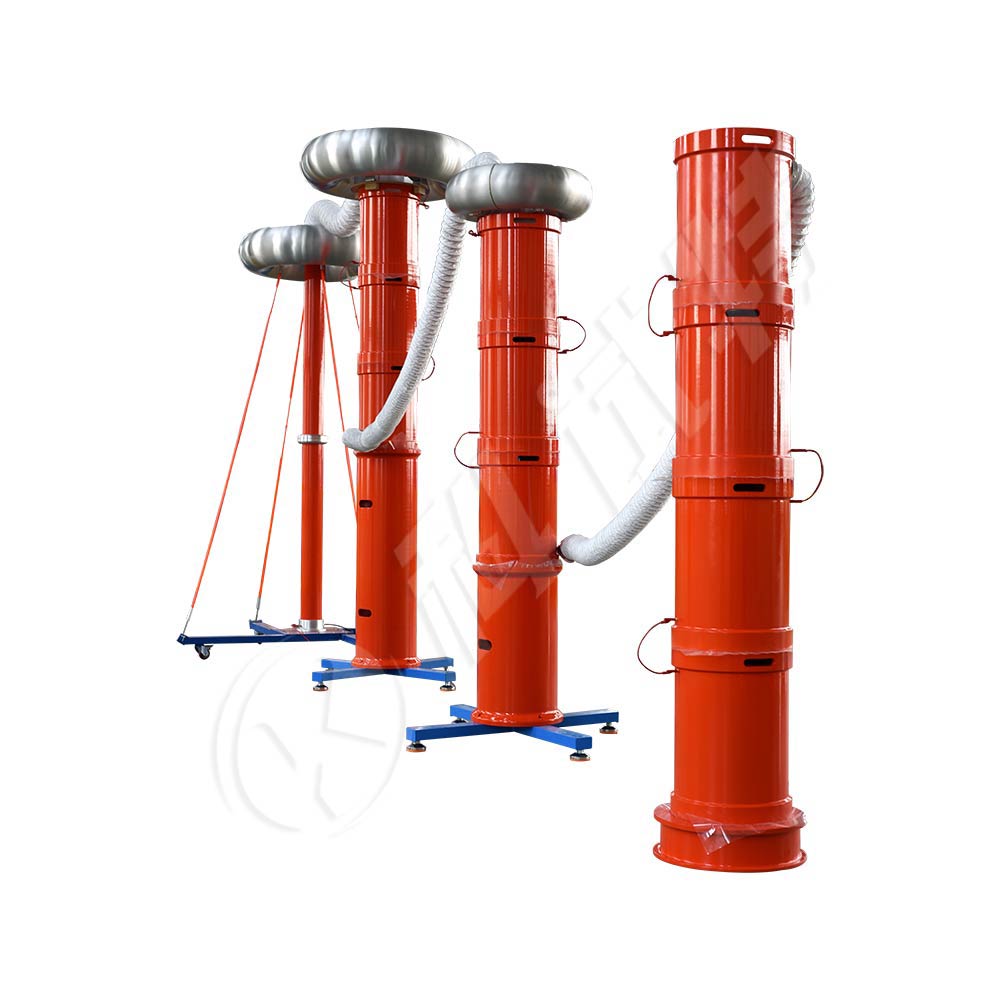

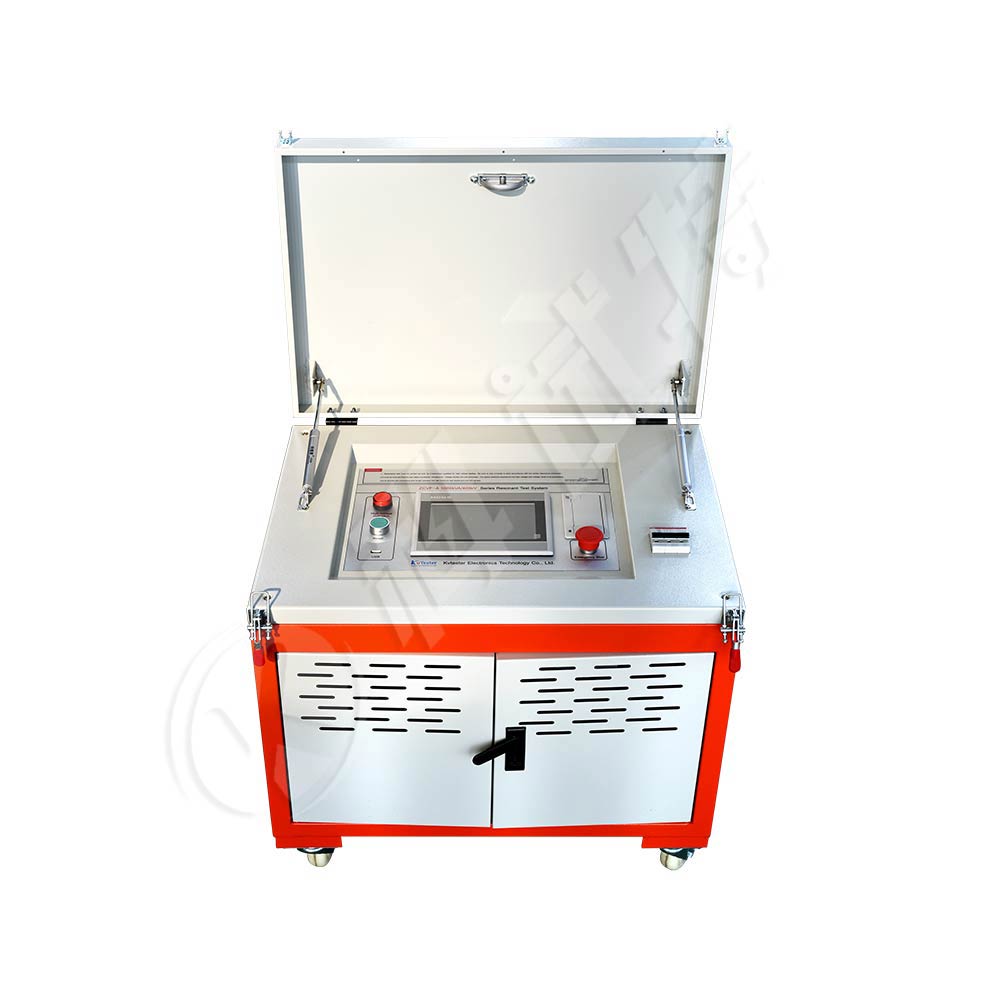

该系列谐振测试系统主要针对10kV、35kV、110kV和220kV电缆；220kV/240MVA主变压器完全绝缘；110kV和220kV GIS、开关和断路器交流耐压试验的设计和制造。电抗器采用多种独立设计，可满足高压、小电流设备试验条件的要求，也可满足10kV电缆等低压交流耐压试验要求。它的应用范围很广，是地方、市、县级高压检测部门和电力安装维修工程单位的理想耐压设备。该装置主要由变频控制电源、励磁变压器、电抗器和电容分压器组成。

在电力系统中应用串联谐振测试系统的优点：

1.所需的电力容量大大降低。

串联谐振电源通过谐振电抗器和被测电容器之间的谐振产生高电压和大电流。在整个系统中，电源只需要提供系统的有功功耗部分。因此，测试所需的电源仅为测试容量的1/Q。

2.大大减轻了设备的重量和体积。

在串联谐振电源中，不仅省去了体积庞大的大功率调压装置和普通大功率工频试验变压器，而且谐振励磁电源只需要1/Q的试验容量，大大降低了系统重量和体积，一般为普通试验装置的1/10。

3.改善输出电压的波形。

谐振电源是一种谐振滤波电路，它可以改善输出电压的波形失真，获得良好的正弦波形，并有效防止谐波峰值导致测试对象的意外击穿。

4.防止大的短路电流烧坏故障点。

在串联谐振状态下，当测试对象的绝缘弱点被打破时，电路立即失谐，电路电流迅速降至正常测试电流的1/Q。当使用并联谐振或测试变压器进行耐压测试时，击穿电流立即增加数十倍，与两者相比，短路电流和击穿电流相差数百倍。因此，串联谐振可以有效地识别绝缘弱点，而无需担心大短路电流烧坏故障点。

5.不会出现恢复过电压。

当测试对象经历击穿时，由于失去谐振条件，高电压立即消失，电弧立即熄灭，建立恢复电压的过程很长，在再次达到闪络电压之前很容易断开电源。这种电压恢复过程是能量积累的间歇性振荡过程，时间长，不会造成任何恢复过电压

我公司调频谐振装置的主要功能和技术特点：

1.该装置具有过电压、过电流、零启动、系统失谐（闪络）等保护功能。过电压和过电流保护值可根据用户需要进行设置。当测试对象发生闪络时，可以采取闪络保护措施，并记录闪络电压值，以便进行测试和分析。

2.整个设备重量轻，易于现场使用。

3.该装置有三种工作模式，方便用户根据现场情况灵活选择，提高了测试速度。工作模式有：全自动模式、手动模式、自动调谐和手动升压模式。

4.可以在不同的位置存储和打印数据，存储的数据编号是一个数字，方便用户识别和搜索。

5.当设备自动扫描频率时，频率的起始点可以在指定范围内任意设置，扫描方向可以向上或向下选择。同时，液晶显示屏显示扫描曲线，方便用户直观了解是否找到共振点。

6.采用DSP平台技术，可根据用户需要方便地添加或删除功能和升级，也使人机交互界面更加人性化。
