电缆故障检测小知识

电线电缆是相关部门检查的重点，很多朋友可能有疑问了，这是为什么呢？因为电线电缆是一种能影响人身和财产安全的产品。电线电缆也有专门的工作人员进行定期检查，如果发现故障，要快速找出故障点然后进行维护。下面给大家科普一些电缆故障检测及维护的小常识。

一、电缆故障检测和定位的步骤是什么样的？

1、判断电缆故障性质；步骤中要有高阻表和万用表。

2、预定位置，粗略测量电缆故障点的距离，这需要高压电桥、脉冲反射仪或高压波反射法 。

3、定位电缆路径，对走向不明的电缆路径进行探测，这一步需要用管道定位器

4、精确定位，根据预定位结果，结合电缆路径，准确确定电缆故障点的位置，终确定故障点的具体位置，允许误差为0.1米。这一步需要声磁时差法、跨步电压法或小扭曲法精测定点仪。

二、电缆故障的分类？

　　判断电缆故障性质，根据其发生位置可分为电缆主绝缘故障和电缆外护套故障。根据电缆的主绝缘故障，将其分为：低阻接地故障、低阻短路故障、断线故障、高阻接地故障、高阻性短路故障、闪络故障、泄漏型故障、间歇式故障等。

三、什么叫死接地故障？

　　当电缆出现故障时，电缆的相间绝缘电阻或相对绝缘电阻值为0.00-10.00欧姆时，电缆专业人员称为“死接地故障”，亦称“零电阻接地故障”或“永久接地故障”。当接地故障点绝缘电阻很低甚至接近于零时，即使再大的冲击能量和冲击电压也会使故障点放电微弱或不能放电，对故障点的准确定位十分困难。

四、什么故障叫主绝缘故障？

　　电缆结构由内向外依次为：线芯、绝缘层、铜屏蔽层、内衬层、铠装层、外护套。光缆绝缘层和外绝缘层均可能发生绝缘击穿故障，电缆专业人员将电缆绝缘击穿（油纸或交联绝缘层）的击穿故障称为电缆主绝缘故障。

　　五、如何根据故障电缆的漏电电流值来控制升压范围？

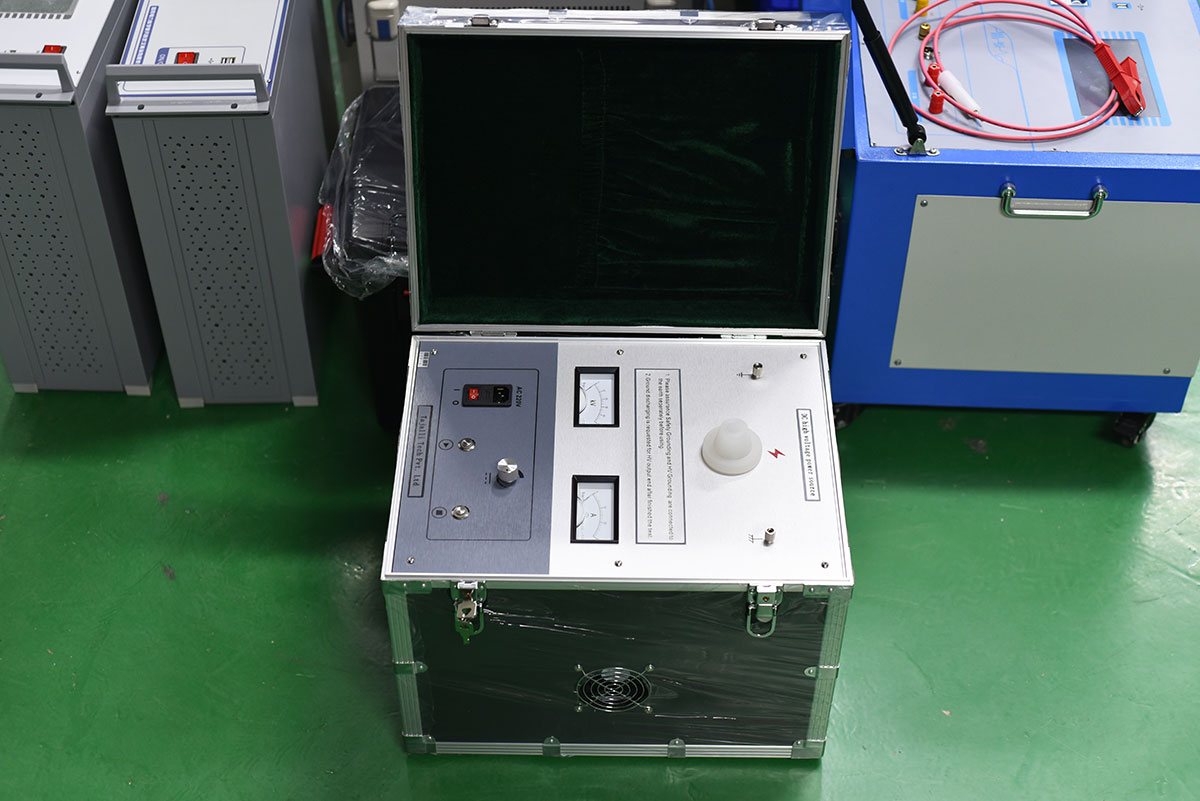

　　电缆故障后，电缆运行单位要对有故障的电缆施加适度的脉冲高压。考虑的问题是，如果施加的脉冲高压太高，电缆寿命可能会缩短；如果脉冲高压太低，则不能完全击穿故障点。所以，适当选择升压范围十分重要。为了测得合适的升压范围，在故障性质判断环节中，我们需要测量电缆故障点剩余绝缘能承受的最高电压（残压）。具体测试残压时，就是在绝缘测试中，高压单元的电压表指针挂不住、电流表指针突然偏转时的最高施加电压。一般在故障预定位或精准确定点时，建议升压范围为残压的1.0-1.5倍以内。
