试验变压器原理及应用

　　说到变压器，接触过的朋友都知道，实验变压器广泛适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。但实验变压器的原理和应用你了解多少?接下里和科试特一起了解一下。

　　试验变压器原理：

　　1、交流、交直流试验变压器：

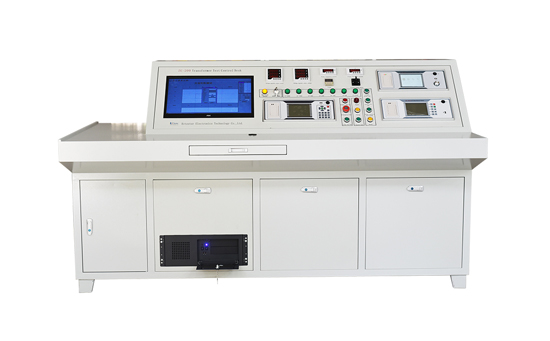

　　将工频电源输入操作箱(或操作台)，经自耦调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理，在次级(高压)绕组可获得工频高压。此工频高压经高压硅堆整流及电容滤波后可获得直流高压，其幅值是工频高压有效值的 1.4 倍。只不过在使用直流时应抽出短路杆，在使用交流时，插入短路杆。

　　2、带抽头试验变压器：

　　为了同时满足一个变压器电压较高电压较小与电流较低电流较大之间的矛盾，将高压绕组分成两个来绕，一个是电流较大的绕组，另一个是电流较小的绕组，然后两个绕组串接分别引出。

　　3、串级试验变压器：

　　为了得到更高电压的试验变压器，也可采用串级的方法获得更高的电压。图 2 为三级串级试验变压器的原理接线图。其中三台变压器的容量和电压关系满足：P1=2P2=3P3，U(总)=1U+2U+3U。

　　试验变压器应用：

　　1. 单套管式试验变压器：

　　单套管试验变压器结构简单，制造方便，但在绝缘利用上很不合理，高压绕组从 U 到 X 的绝缘都按最高输出电压决定，实际上高压绕组各部分的电位是不相同的，因此这种结构绝缘材料用得多，外形尺寸大。

　　2. 双套管试验变压器：

　　双套管试验变压器由于变压器内部电位差己降为输出电压的一半，绝缘利用率比较合理，因此有减小尺寸、减轻重量。

　　3. 绝缘売试验变压器：

　　绝缘利用比较合理，而且省去引出套管，故尺寸较小，质量较轻，但散热没有金属外壳的好，所以额定电流比金属外壳的要小一些。

　　以上就是科试特整理分享的关于试验变压器原理及应用，希望可以帮助友友可以清楚的了解此产品。武汉科试特电气设备有限公司是一家专注电力试验、承试、试验设备研发 、生产、销售的科技企业公司。有需要的朋友欢迎来电咨询。
