变频串联谐振装置部件作用及工作原理

　　当今社会工业的发展不只是要求效率，更多时候对生产的精度和安全更被看重，正是这种发展趋势的需求，变频串联谐振技术被应用的日益广泛，整个变频串联谐振技术系统有许多部件构成，下面科试特来为大家介绍变频串联谐振的组成部件作用及工作原理。

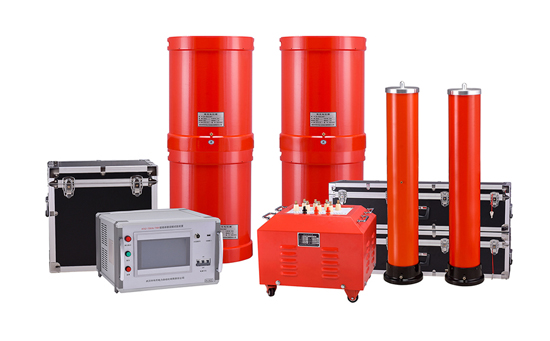

　　变频串联谐振的组成部件一共有四种，分别是：

　　1励磁变压器

　　2.分压器

　　3.变频电源

　　4.高压电抗器

　　作用：

　　1.励磁变压器：将变频电源输出的电压升压，同时隔离高压和低压。

　　2.分压器:测量调节器上的高压电压值和低压

　　3.变频电源：将220V/380V，50HZ的电源变为频率可调、电压连续可调，同时集操作、保护、控制、监测功能于一体。

　　4. 高压电抗器：与容性试品发生串联谐振。

　　变频串联谐振装置工作原理：

　　运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。

　　利用调谐电感与负荷电容使之产生工频串联谐振，以获得工频试验电压的设备由变频电源、励磁变压器、电抗器、补偿电容及分压器组成。被试品的电容与电抗器构成串联谐振连接方式;分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号;调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。

　　以上就是科试特整理分享的关于串联谐振装置部件作用及工作原理，希望可以帮助到你们，相信经过此文友友们也有了一定的了解。想了解更多相关资讯，欢迎关注武汉科试特电气设备有限公司。
