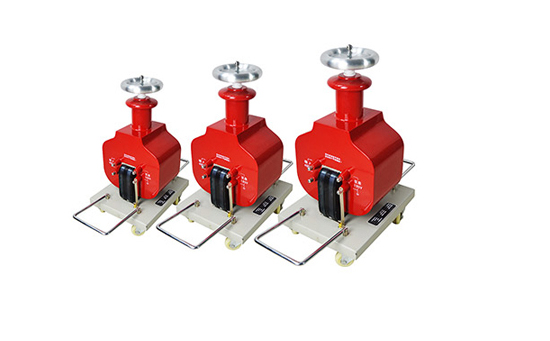

干式试验变压器工作原理及应用

　　干式试验变压器用于各种电气设备绝缘性能的现场检测，干式试验变压器能消除残余电压装置,有回零保护装置,过流保护装置,高压工作声光报警装置,消除残余电压装置。接下来和科试特了解吧。

　　干式试验变压器工作原理：

　　干式试验变压器在本质上是一台单相变压器,输入部分有两个绕组,分别为输入绕组与仪表绕组,输入绕组的输入电压为200V或400V，一般采用配套的试验变压器控制箱(台)进行输入电压的调节，调节输入电压至试验变压器输入绕组(低压端)，利用电磁感应原理，在次级绕组(高压端)即可获得与其初级绕组匝数之比同等倍数的高压输出，因试验变压器的变比是固定的,所以可使用试验变压器操作箱从零伏连续可调到额定的最高值。另外也可以使用干式试验变压器进行直流耐压及泄漏电流测试，只需要对高压输出的交流电压进行整流即可，目前常用的整流方法为外置高压硅堆,串联好高压硅堆后,即可取得直流高压，其幅值是工频交流高压值的1.414倍。试验变压器除了可于交流工频耐压试验,如果配以同等电压等级和同等容量的电容、硅堆及高压直流微安表,便可组装成直流高压试验装置,可以测量高压直流泄漏电流.

　　干式试验变压器应用：

　　特别适用于电力系统及各电力用户在现场检测各种电气设备的绝缘性能,直流耐压及泄漏电流试验.是替代目前笨重的油侵式变压器的产品.

　　它是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的设备.

　　1.系列干式试验变压器产品具有重量轻,体积小,造型美观,性能稳定,使用携带方便等特点,特别适用于现场操作使用,是国内更新换代的新型交直流两用高压试验变压器.

　　2.本试验变压器适用于电力系统及各电力用户的现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源.

　　3. 特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验.是高压试验中的重要设备.

　　以上就是科试特整理分享的关于干式试验变压器工作原理及应用。武汉科试特电气设备有限公司成立于2008年，是一家专注电力试验、承试、试验设备研发 、生产、销售的科技企业。有需要的朋友欢迎来电咨询。
