伏安特性互感器综合测试仪使用方法步骤

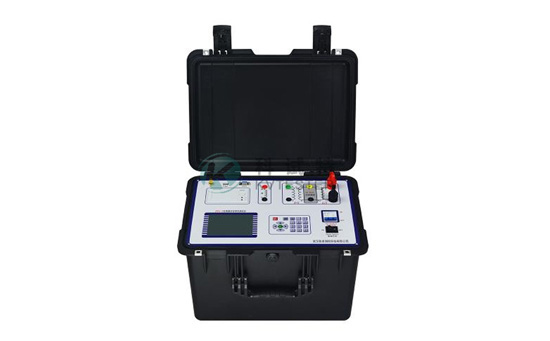

　　伏安特性互感器综合测试仪是一款专门为测试互感器：伏安特性、变比、极性、误差曲线、耐压测试和二次侧回路检查等设计的多功能现场试验仪器。接下来和科试特一起了解一下伏安特性互感器综合测试仪使用方法步骤。

　　伏安特性互感器综合测试仪使用方法如下：

　　⒈ 使用者根据被试设备的伏安特性适当选择输入电压，当需要输出500V以上电压时，应输入380V电压。

　　⒉ 将仪器可靠接地。

　　⒊ 检查电流互感器无接地点。

　　⒋ 将开关“16”拨至伏安档。

　　⒌ 仪器输出和电压测量接至电流互感器二次侧(如图二所示)。

　　⒍ 检查调压器是否归零，打开“24”开关，按一下复位键，其上方的指示灯亮，此时微处理器处于等待存储状态。

　　⒎ 接通输出开关4，缓慢顺时针转动调压器，需存储时按一下存储键，存储键上方指示灯亮，内部蜂鸣器响。(注：每次测量的全过程不允许回调调压器，调至大电流时的停留时间要尽量短。)

　　⒏ zui多可存储20组电流，电压值。

　　⒐ 存储完毕后调压器调零。

　　⒑ 按一下打印键可将测试数据和伏安特性点阵图打印出来。电分三个量程，量程选择为自动方式，根据采样电压zui大值自动选择某一量程：

　　          0—199V 每格代表10V

　　          200V—499V 每格代表25V

　　          500V—2000V 每格代表50V

　　电流轴分两个量程，量程选择为自动方式，根据采样电流zui大值自动选择某一量程。

　　           0—7A 每格代表 0.2

　　           7A—40A 每格代表0.

　　⒒ 按一下复位键复位后，可重复测试。

　　⒓ 试验完毕，断开“4”开关和“24”开关，拔出连接线。

　　以上就是科试特整理分享的关于伏安特性互感器综合测试仪使用方法步骤，希望可以帮助到你们，想了解更多相关产品，欢迎来电咨询。咨询电话： 027-81778799
