如何快速测出电线电缆故障点在哪？

当线缆内部介质出现断裂的故障时，在其外部包有绝缘皮的情况下是看不到确切位置的，包括强电弱电都是这样的，通常找断点的思路就是分段排查。那么通常情况下，准确测出电线电缆断点的测量方法有哪些呢？

1、万用表检测法

首先是把不通的整根线缆一端接到强电的火线上，另一端置空。把万用表拨到AC2V档上，从线缆接电端开始，一边捏住黑色笔笔尖，一边将红色笔沿着导线的绝缘皮慢慢移动，此时显示屏显示的电压值大约为0.445V左右。当红表笔移动到某处时，显示屏显示的电压突然下降到0.0几伏，大约是原来电压的十分之一，从该位置向前（火线接入端）的大约15cm处即是断点所在。 　　

2、感应式电笔检测法

感应试电笔，就是带着一个电子屏幕，可以检测电压通断的设备。首先排除断点电缆周围的电缆有电源，然后将有断点的电缆接在火线上，将电笔垂直于导线，按住“感应断点测试”按钮在导线上向前缓慢移动，等试电笔检测的交流信号出现突然消失时，即可判断断点在该检测点处，误差最多不超过10cm。需要注意的是：断点电线周围的电缆不能带有电源。另外要提醒的是，此法不是万能，短电缆效果明显，电缆越长效果越不好。 　　

3、使用音频探测仪

音频探测仪是一种利用单频或复频信号，可测试线路的连续性，来识别线路故障的仪器。能在连接任何交换机、路由器、PC终端的情况下直接找线。在追踪电缆线路时，无需剥开线路外皮，简单、快捷，并可以判别线路断点的位置。 　　

4、电缆故障测试仪

电缆故障探测仪能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的较精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

5、折线检测法

把有断点的电线一端接万用表的黑表笔，另一端接红表笔。万用表打在电阻200Ω档。在最有可能断线的地方（比如经常弯曲点）来回折弯。如万用表显示忽通忽断时，此处即为断点。还不能判断，则需从电缆的一端开始折弯，直到找到断点。此法适用于较短的电缆。 　　

6、针刺检测法

这种方法是属于有损伤的检测方法了，在断线电缆上分段插入钢针，用万用表测量钢针到电缆端头的通断，以判断电缆的断点。正常情况下不建议使用，因为会破坏绝缘层，很容易在后期的电缆使用中，造成其他的问题，尤其是在湿度较大的环境中。这种方法是利用电缆的通断来排查电缆的断点所在。 　　

7、拉拔电线检测法

这个也属于有损伤的检测方法，一般在实际中用不到，但也是一种方法就一起列出来了，用老虎钳拉拔电缆端头的断线，如断点在电缆端头附近，则绝缘皮很容易拉断。此法用于断点在电缆端头的附近的电缆。

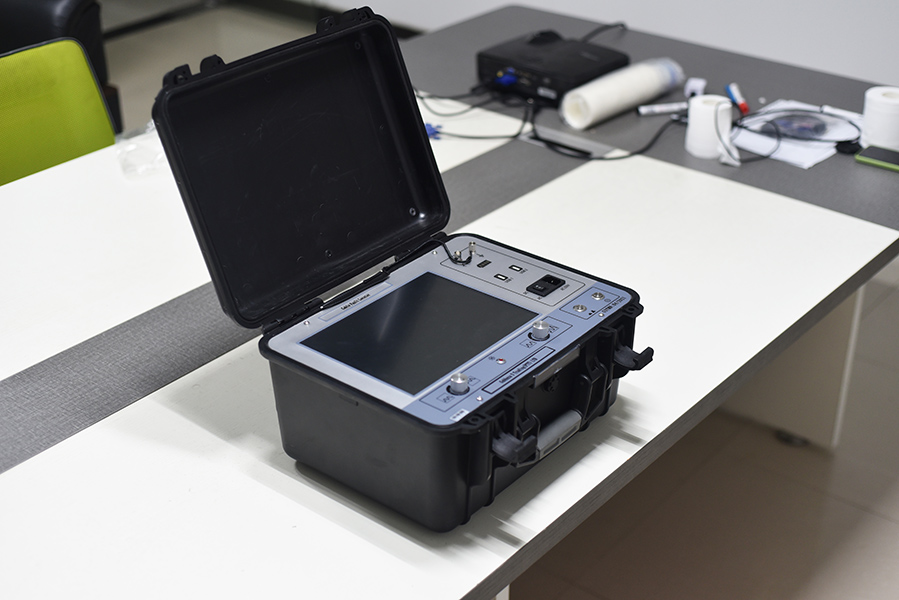

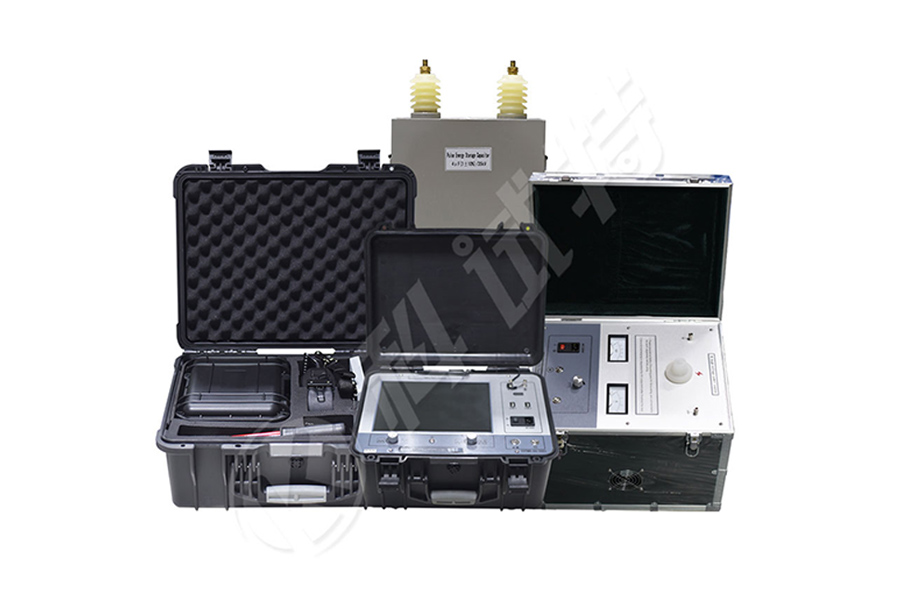

KST-700A电缆故障测试仪是我公司根据用户要求，从现场使用考虑，精心设计和制造的全新一代便携式电缆故障测试仪器。它秉承我们一贯高科技、高精度、高质量的宗旨，将电缆测试水平提高到一个新境界。电缆故障测试仪由闪测、寻迹、定位三大部分组成。可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障，可准确的检测地下电缆的故障点位置、电缆长度和电缆的埋设路径。具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。

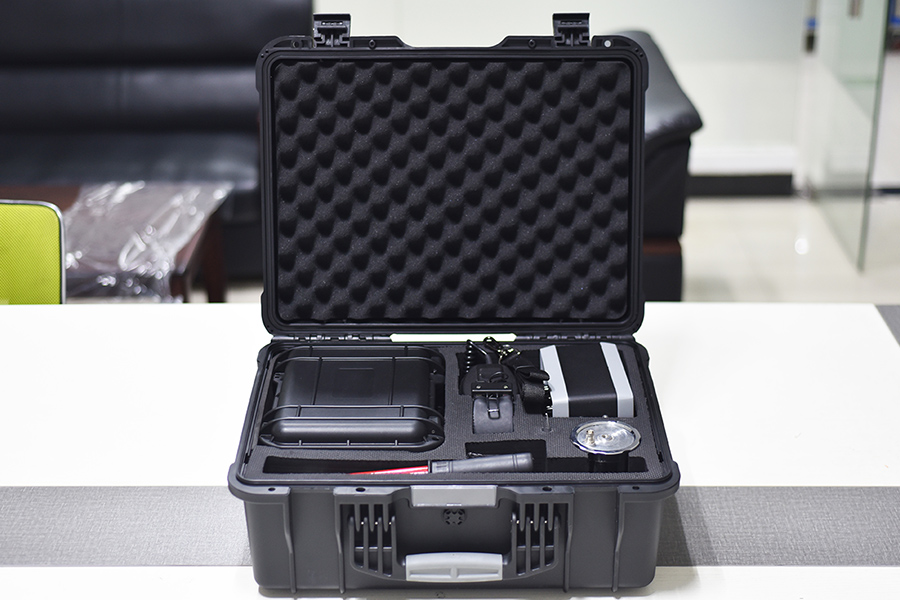

电缆寻迹及故障定点是由路径仪、定点仪、T型探头、A字架、听筒等组成。本仪器是电缆故障定位测试的专用仪表，适用测试对象为具有金属导体（线对、护层、屏蔽层）的各种电缆。其主要功能为对地绝缘不良点的定位测试，线缆路径的探测以及线缆埋深的测试。
