什么是变压器的短路阻抗？变压器短路阻抗影响有哪些？

变压器短路阻抗也称为阻抗电压，是指在额定频率和参考温度下，一对绕组中、某一绕组的端子之间的等效串联阻抗Zk＝Rk+jXk。由于它的值除计算之外，还要通过负载试验来确定，所以习惯上又把它称为阻抗电压。

当变压器满载运行时，短路阻抗水平对二次侧输出电压水平有一定影响。短路阻抗小，电压降小，短路阻抗大，电压降大。当变压器负载短路时，短路阻抗小，短路电流大，变压器承受的电力大。短路阻抗大，短路电流小，变压器承受的电力小。

1、变压器的阻抗电压越大，变压器次级侧短路时流过变压器的短路电流越小，对变压器的影响越小。因此，电流所有者在变压器制造过程中要求最小短路阻抗值，但增加变压器阻抗电压对制造过程有更高的要求；

2、变压器阻抗电压越大，负载变化时变压器负载侧电压变化幅度越大，电压稳定性较差；

3、变压器的阻抗电压越大，相同负载下变压器绕组消耗的无功功率越大。

变压器的短路阻抗百分比在数值上等于变压器内部短路保护电压的质量百分比。指当变压器被次级绕组短路时，次级绕组通过系统的额定工作电流时，初级绕组施加的电压与额定输出电压电平之比的百分比。变压器短路阻抗值的百分比是变压器的一个重要参数，它反映了变压器的内部阻抗，即变压器在额定负载下运行时变压器自身的阻抗压降。对于变压器二次侧的突然短路、将产生多少短路电流、变压器的制造价格以及变压器的并联运行也具有重要意义。

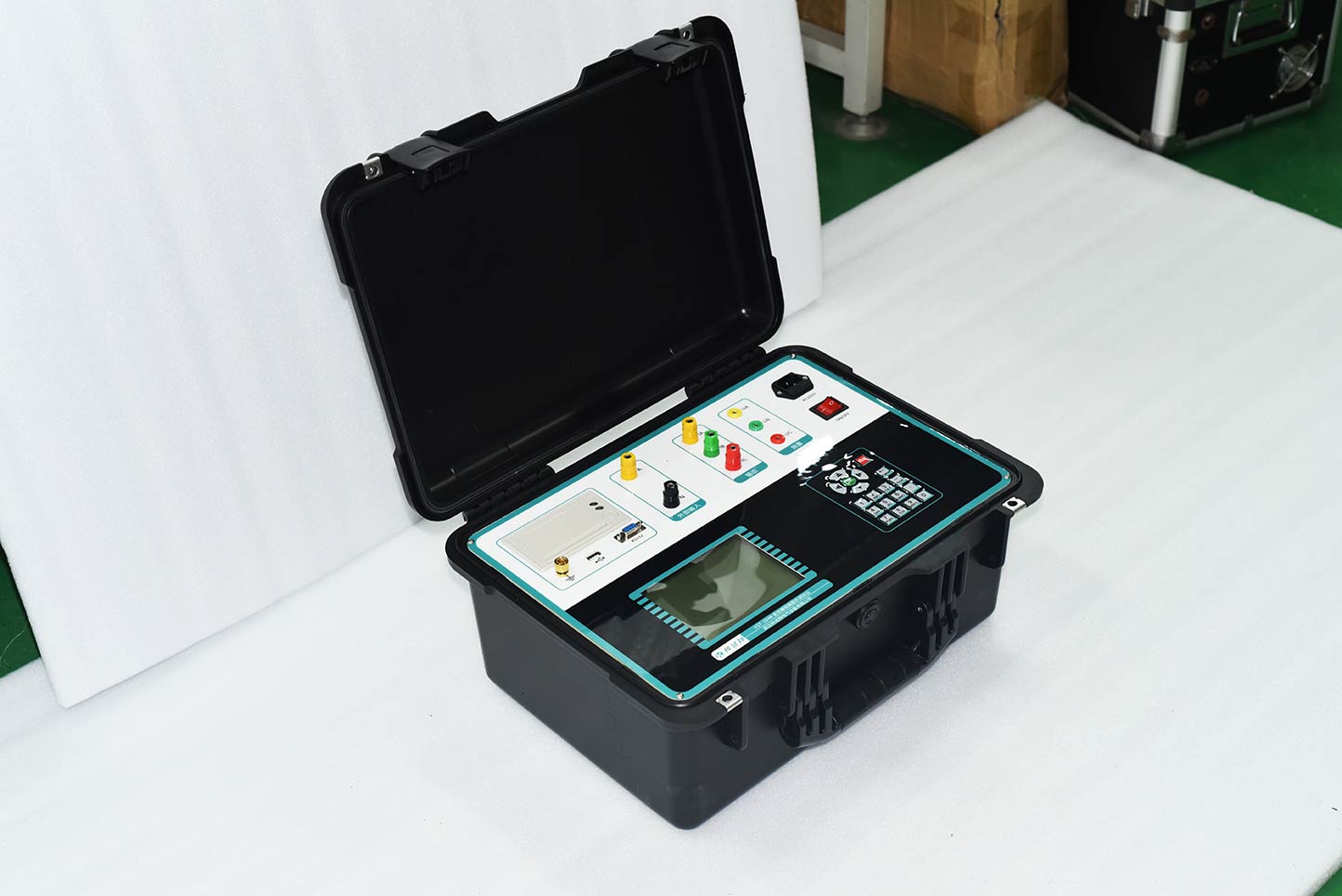

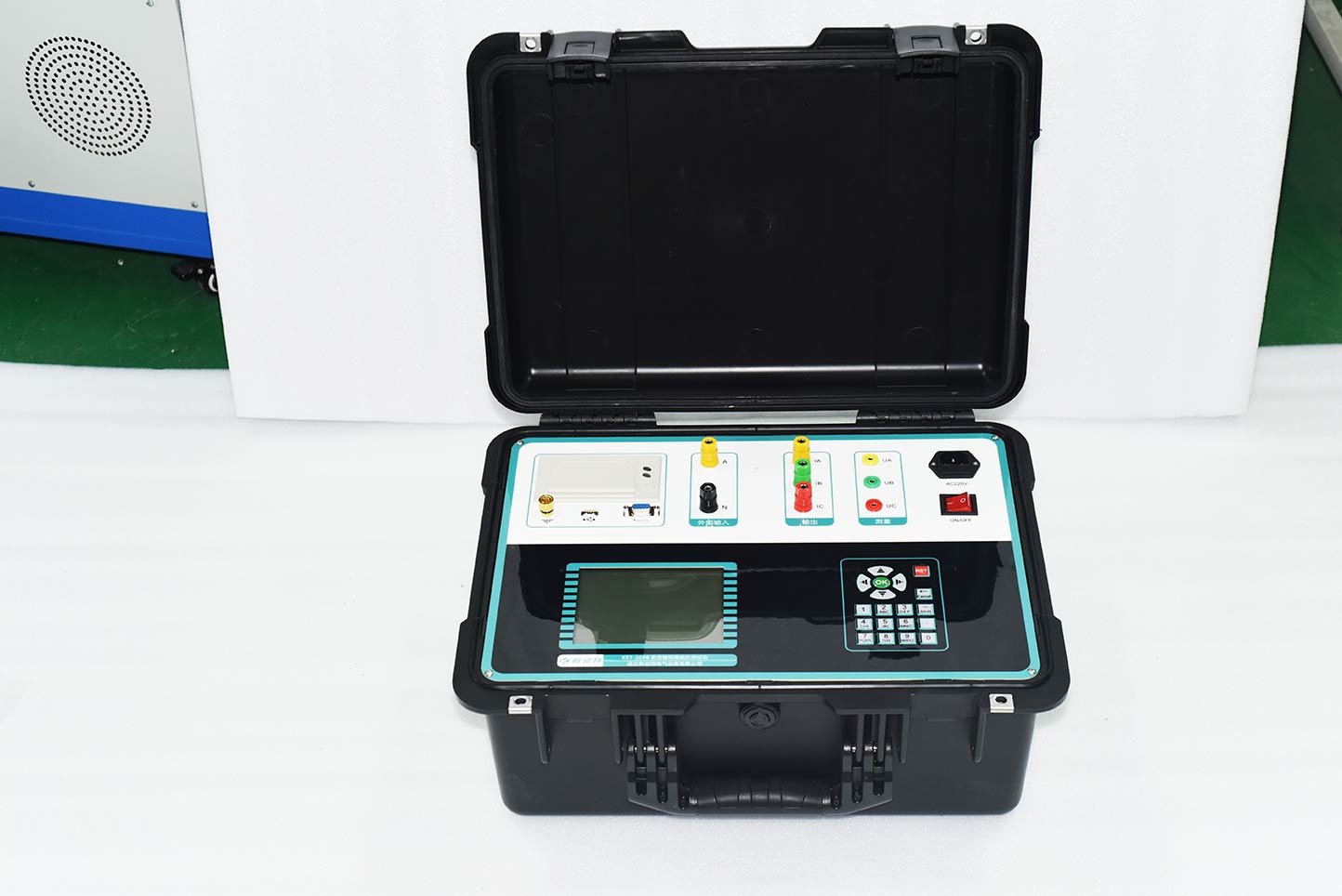

KST-204B变压器短路阻抗测试仪专用于现场和试验室条件下对变压器进行低电压短路阻抗测量的仪器。仪器自带可调电源输出，特别适合现场对110kV级及以上主变压器。仪器内部采用锁相环技术，同步采样交流信号，测量数据准确。

武汉科试特电气设备有限公司是一家专注电力试验、承试、试验设备研发 、生产、销售的高科技企业，从事电测行业多年，旗下产品品质高，欢迎广大客户前来选购。
