电力电缆耐压试验的主要方法有哪些

电缆耐压试验是在电缆存在的情况下发现故障的一种方法。在测试过程中容易受到各种因素的影响，导致出现故障、短路等问题。下面介绍几种电缆耐压试验的主要方法。

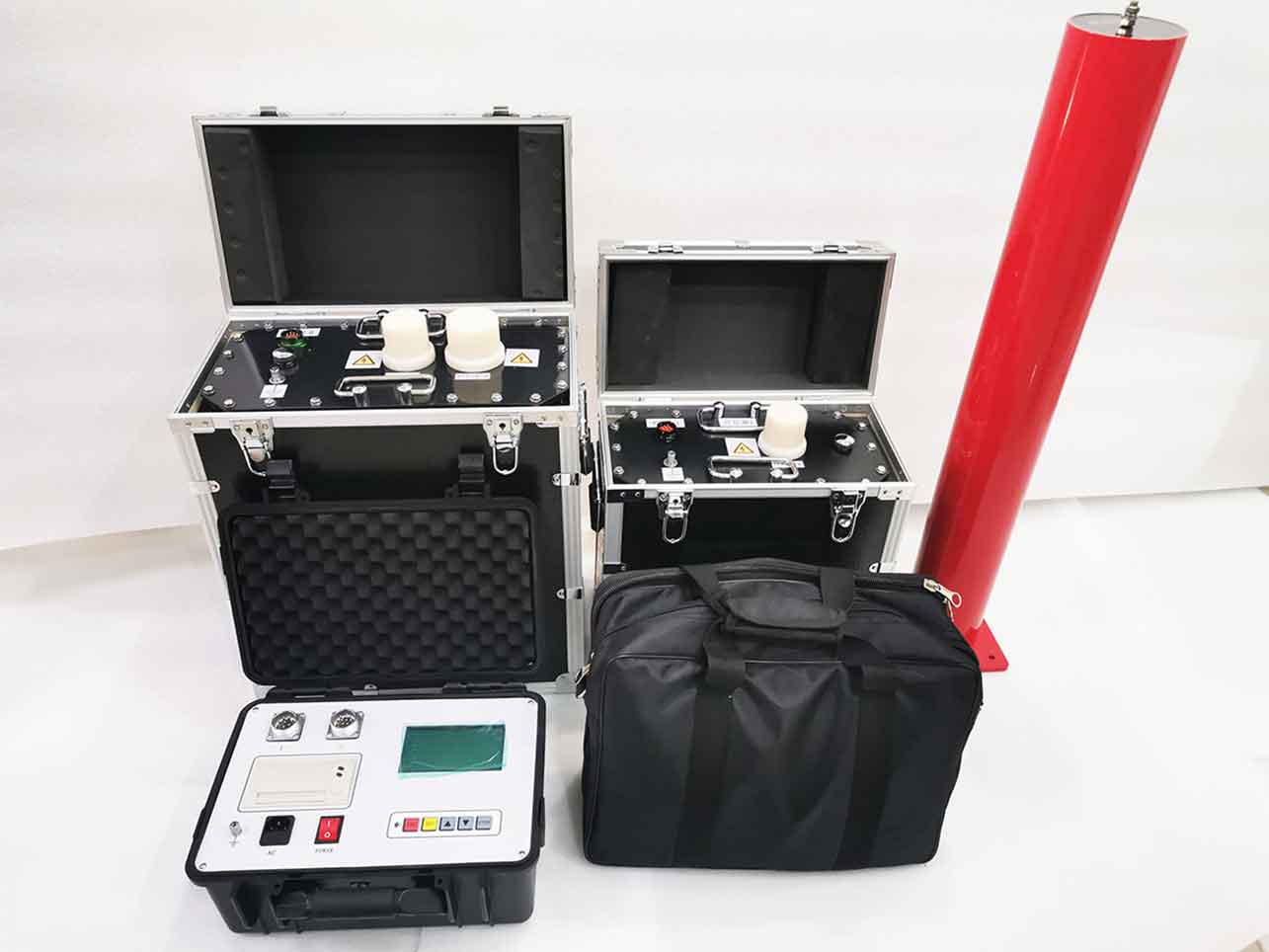

一、超低频耐压试验

超低频（0.1Hz）耐压试验方法最早出现于1980年，主要是观察电缆运行中是否存在绝缘缺陷的无损检测方法，该方法已被大量实验室测试和现场测试。低频耐压试验在低压电力电缆耐压试验中具有良好的应用效果。该方法利用50Hz交流电经整流滤波后变为直流电压，再通过逆变电路将直流电压转换为1kHz交流电压，再以0.1Hz进行调幅处理的原理。

正弦振荡器，幅度调制后，1 kHz。交流电压等振幅波被转换成0.1Hz变化的光束波。主要是利用高压变压器与倍压电路之间形成的高压，以正弦波为主要特征，以压敏电阻为中介，使交流高压负载输出为0.1Hz的高压正弦波波形。

超低频耐压试验的主要优点：1不损坏；2高精度；3 体积小，携带方便。但该方法输出电压等级较低，主要用于中低压电缆耐压试验。

二、调制工频串联谐振试验

该方法主要利用电抗器的感抗和被测电缆电容的容抗在50Hz工频环境下产生谐振，过程中产生高压。

调制工频串联谐振试验的优点是：

1、输出电流波形基本为正弦波；

2、特异性高，只有在串联谐振电路满足产生谐振的条件后，才形成高压，对待测电缆进行一次测试。

如果出现问题，就会导致回路异常，相当于电缆短路。高压也将出现均匀下降。而且，由于电抗器可以限制短路电流，保护装置不受影响，因此无需安装电阻保护装置。这种测试方法的缺点是操作复杂，系统品质因数不高，自动化程度低，噪声大，限制了其在实际中的应用。

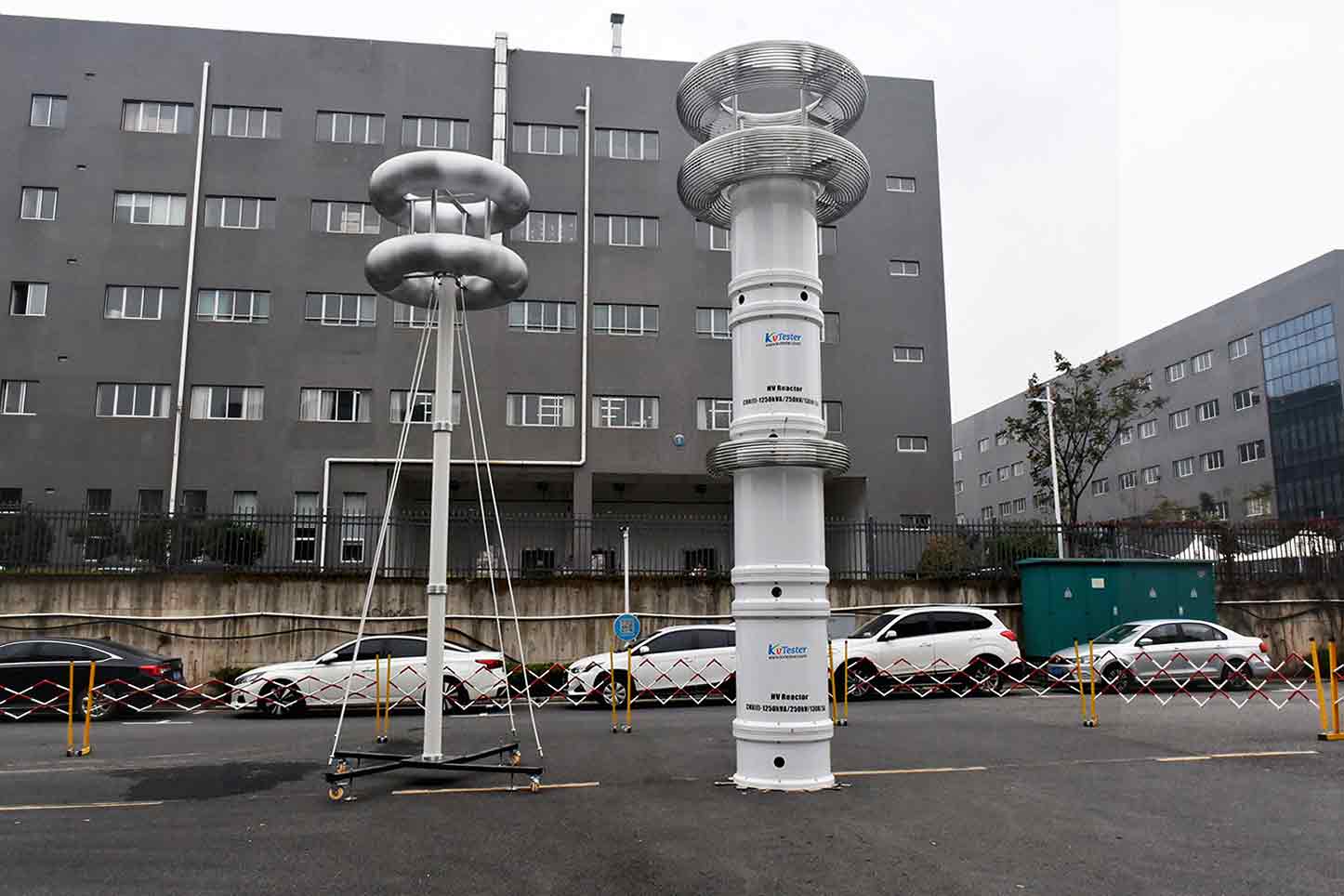

三、变频串联谐振试验

变频串联谐振试验原理与上述调制工频串联谐振试验原理类似。不同的是，变频串联谐振测试是通过调节变频电源中的输出电压频率来实现测试电路的谐振；在频率串联谐振测试中，测试电路的谐振是通过调节电抗器在50Hz工频下产生的电感来实现的。

变频串联谐振测试的优点：

1、当测试所需的电源容量低于被测电缆的电源容量时，可以在远低于所需电源的功率下进行测试，能有效提高现场试验效率，能克服调制工频耐压试验装置的缺点，使其在实际生活中得到更广泛的应用。

2、变频串联谐振试验的工作频率只有30～300Hz，可以改善超低频耐压试验频率过低，损耗小，与标准不符的问题。
