电流互感器和电压互感器的区别

CT和PT变压器的主要区别之一是它们的功能。

一方面，电流互感器可以将高电流降低到更安全、更易于管理的水平，以便您进行测量。它将大的初级电流转换为小的1A/5A电流，可以在安培计上测量。

另一方面，电势（电压互感器）测量并将高电压值减小为较小值。它将高压转换为100V或更低的标准次级电压。

类型

电流互感器分为两种类型，包括绕线式和闭芯式。电压互感器也分为两类（类型），包括电磁电压和电容电压。

联系

在电流互感器中，初级绕组串联连接到要测量其电流的传输线，全线电流流经绕组。另一方面，电压互感器与电路并联，这意味着绕组两端出现全线电压。

转化率

电流互感器中的变比很高，而电压互感器中，变比很低。

一次和二次绕组

在电流互感器中，初级绕组的匝数较少，并承载待测电流。在电压互感器中，初级绕组有许多匝，承载着要测量的电压。在电流互感器中，次级绕组在次级侧具有大量匝数，并与仪表的电流绕组相连。在电压互感器中，次级绕组在次级侧有少量匝数，并与仪表或仪表相连。

结构

电流互感器采用硅钢叠片设计，而电压互感器采用在低磁通密度下运行的优质钢材设计。

一次电流

在电流互感器中，初级电流不取决于次级侧电路条件。而在电压互感器中，初级电流依赖于次级侧电路条件。

使用

使用电流互感器，您可以使用5安培安培计测量200安培等大电流。而在使用电压互感器，您可以使用120V电压表测量11KV等高电压。

次级侧

在电流互感器中，二次侧在运行时不能开路。在电压互感器中，你可以在没有任何损坏的情况下打开次级侧。

输入值

在电流互感器中，输入值是恒定电流，而在电位电流中，输入是恒定电压。

次级绕组范围

在电流互感器中，范围是1A或5A，而在电压互感器中是110V。

负担

电流互感器不依赖次级负载，而电压互感器依赖次级负载。

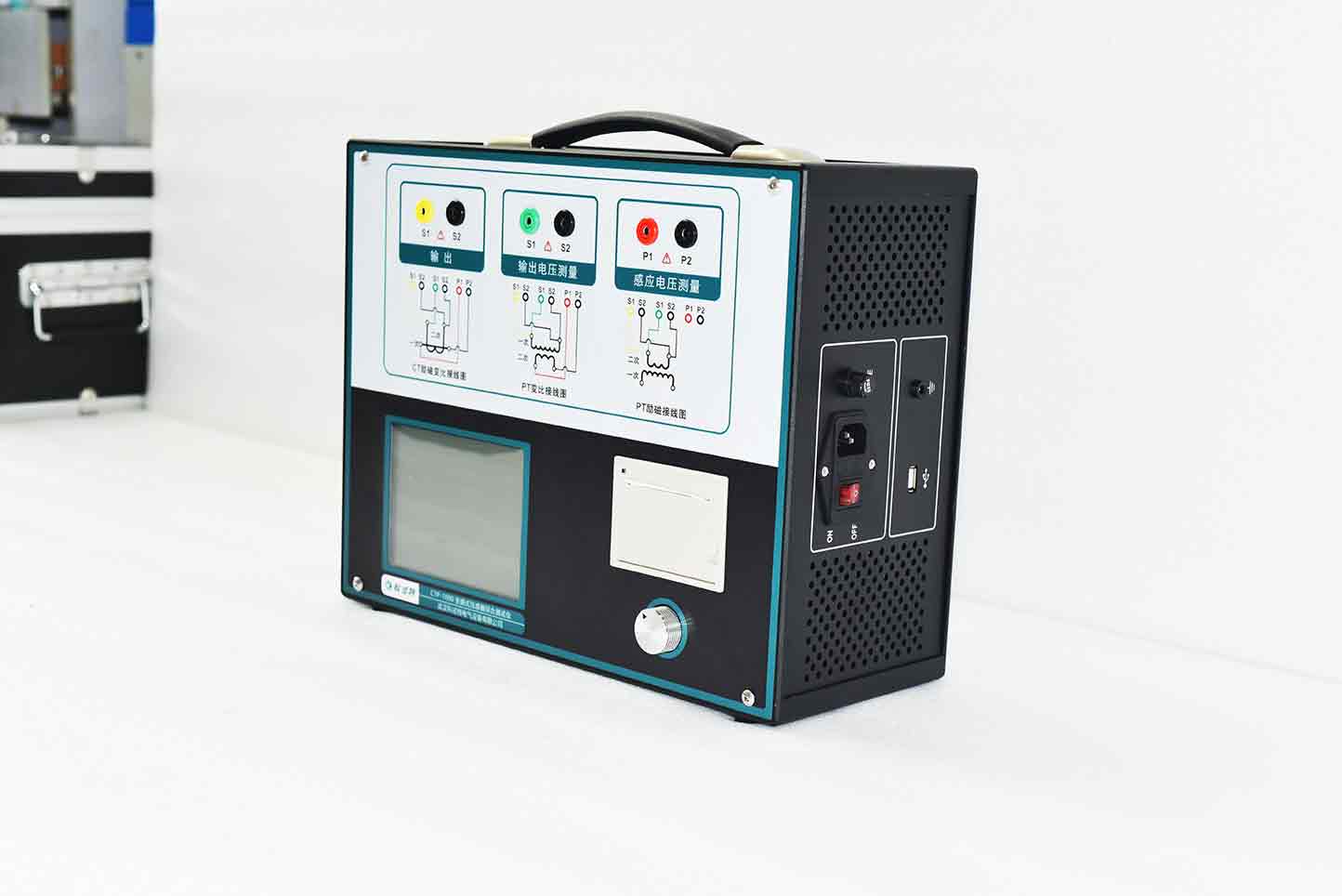

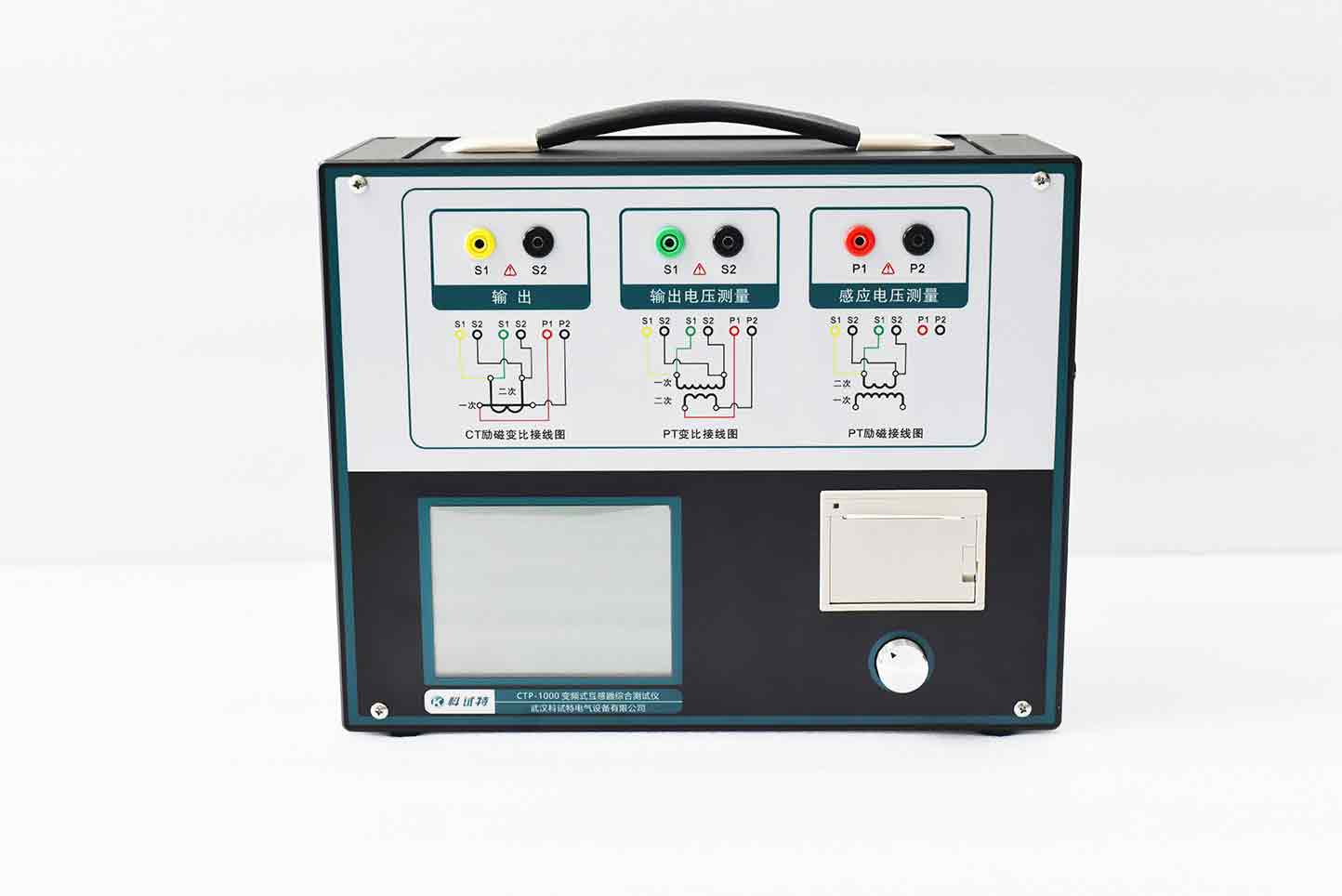

CTP-1000C 变频式互感器综合测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。
