测量接地电阻时应注意什么?

发电厂、变电站的主接地网在保证电力设备的安全工作和人身安全方面起着决定性的作用。接地电阻值是接地网的重要技术指标。由于接地电阻的设计值与实际值有时相差甚远，为了对接地网的接地电阻有一个真实、准确地把握，必须对接地网的接地电阻进行测量。这对于正确估计变电站的安全性，确保电力系统的安全运行具有十分重要的意义。

测量接地电阻时应注意以下几点：

1、一般地，测量时被测的接地装置应与避雷线断开。

2、电流极、电压极应布置在与线路或地下金属管道垂直的方向上。

3、应避免在雨后立即测量接地电阻。测量接地电阻时，最好在降雨量小的春季或气温较低的冬季，此时土壤含水量最小、温度最低、电阻率最大。

4、采用交流电流表、电压表法时，电极的布置宜用三角形布置法，电压表应使用高内阻电压表。

5、被测接地体E、电压极P及电流极c之间的距离应符合测量方法的要求。

6、所用连接线截面:电流线大于2.5mm，电压线不小于1.5mm，电流回路应适合所测电流数值﹔与被测接地体E相连的导线电阻不应大于R的2%~3%。试验引线应与接地体绝缘。

7、仪器的电压极引线与电流极引线间应保持1m以上距离，以免使自身发生干扰。

8、应反复测量3~4次，取其平均值。

9、使用手摇式接地电阻表进行测量时发现干扰，可改变接地电阻表转动速度。

10、测量中当仪表的灵敏度过高时，可将电极的位置提高，使其插入土中浅些。当仪表灵敏度不够时，可给电压极和电流极插入点注入水而使其湿润，以降低辅助接地棒的电阻。

11、测量电流应尽可能大于20A，保证测量准确性。

12、在带电设备上测量接地电阻时，应特别注意:解开和恢复接地引排时寸，必须戴绝缘手套。

13、严禁接触与地断开的接地引线。

14、雷雨天气或发现变电站升压站有接地故障时严禁测量接地网接地电阻。

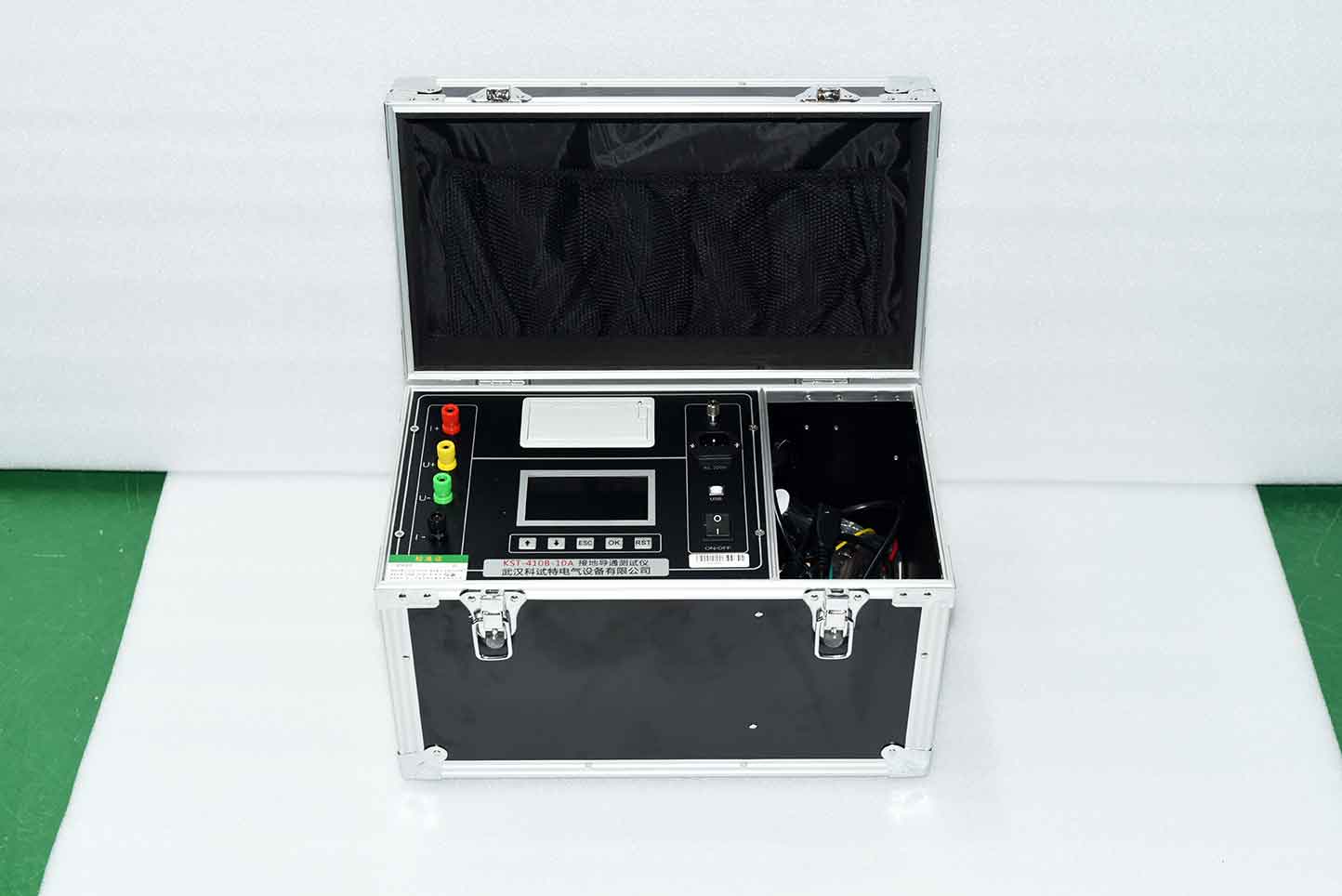

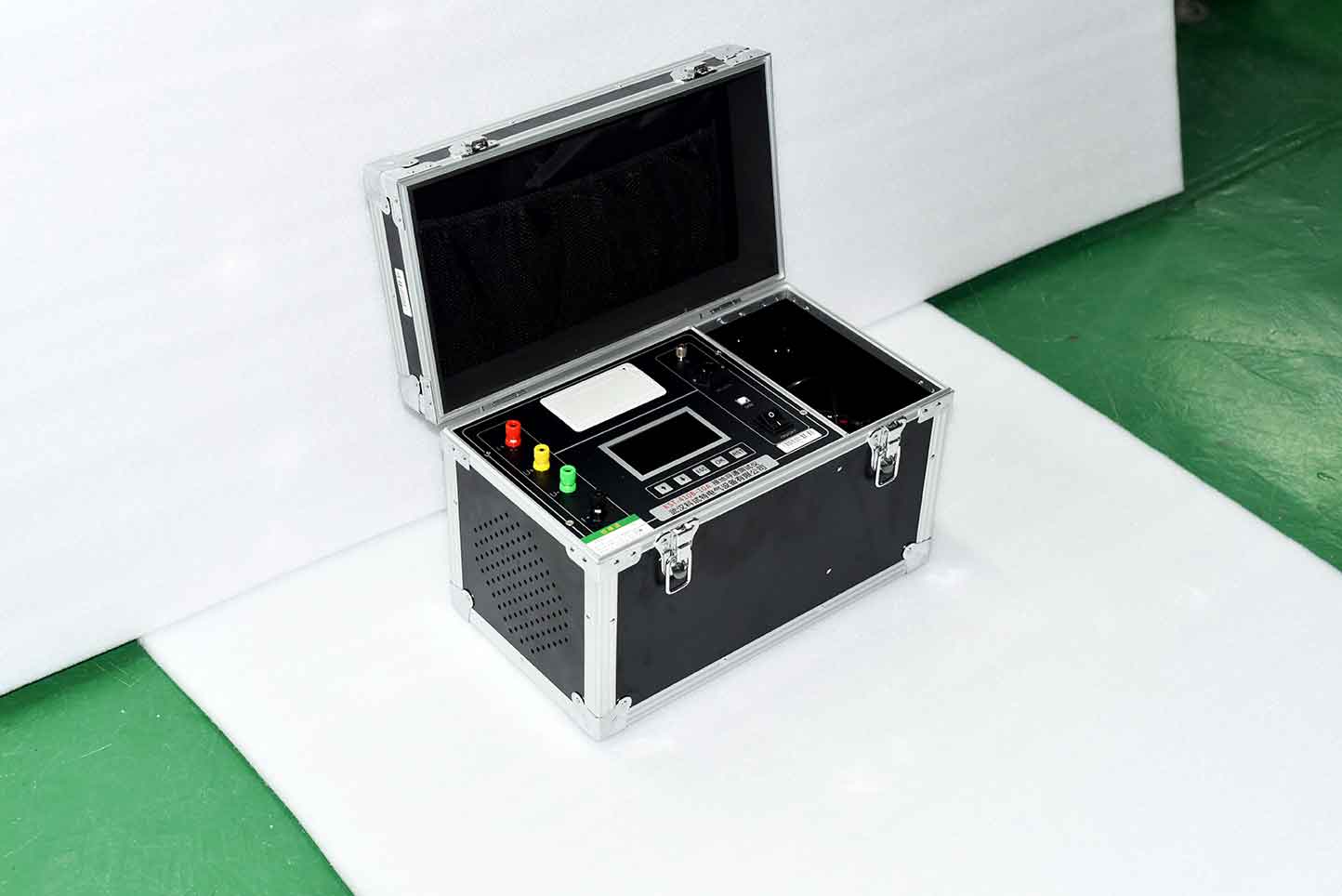

KST-410B接地引下线导通测试仪是一种自动化程度很高的便携式测试仪, 专门用于接地装置的电气完整性测试，其各项技术指标均达到或优于相关标准要求。仪器操作简单方便、精度高、测试速度快，复测性好、读数直观，是符合规程要求的理想的专用仪器，大大方便了试验项目的开展，提高了工作效率。适用于适用于电力设备接地引下线与接地网（或相邻设备）之间导通电阻值的测量，同样适用于低阻值电阻的测量。

武汉科试特电气设备有限公司是一家专注电力试验、承试、试验设备研发 、生产、销售的高科技企业，从事电测行业多年，旗下产品品质高，欢迎广大客户前来选购。
