直流高压发生器是提供高压直流源的仪器，在使用该仪器前必须先把仪器可靠接地。使用直流高压发生器的工作人员,必须具有“高压试验上岗证”的专业人员。使用直流高压发生器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点。当更换试品和接线时，应先将两个电源断开点明显断开。同时现场必须保持至少有三个工作人员在现场，这样才能有效的保证使用人员的安全。
直流高压发生器具有多种保护功能，如：具有过压、过流、零位、接地、不接地保护，保护信息在控制部分有中文提示及声音报警,具有计时功能。屏幕显示：输出电压、输出电流、倍压级数、过压保护值、工作状态、计时信息、保护提示等，故障取样采用专用的传感器。
直流高压发生器的操作过程：
1、在高压输出端子和地接线柱之间接入试品。
2、插上电源线，打开电源开关，“高压分”指示灯（绿色）亮，“高压合”指示灯（红色）灭；电压显示表及电流显示表,以及0.75倍电压显示表显示均为零值。
3、将电压、电流整定旋扭顺时针旋到底,电压调节旋扭逆时针旋到零位。（注：电压调节旋扭不在零位，无法启动“高压合”按键）
4、轻按“高压合”按键，“高压合”指示灯（红色）亮，缓慢调节电压调节旋钮到所需电压值进行测试。测试时电压显示表指示试验电压值，单位为kV；0.75倍电压显示表11指示试验电压值的75％，单位位kV；电流显示表7指示试验电流值，单位为uA。
5、在试品测试过程中按下0.75倍电压显示锁存按键，则0.75倍电压显示表显示值锁定，维持显示值不便，这样在做氧化锌避雷器试验时很方便地可作为参考电压。
6、在任何时候按下定时开按键，则启动时间继电器，在记时到达预设的时间时，蜂鸣器发出报警讯响，同时切断高压输出。
7、在试验过程中，如果负载电流超过仪器额定输出电流的0－10％时，“过流”指示灯亮，过流保护，防止损坏试品和仪器。
8、在试验过程中，如果试验电压超过仪器额定输出电压的0－10％时，“过压”指示灯亮，过保护，防止损坏试品和仪器。
9、试验结束后，反时针调节电压调节旋钮旋到零位后，电压显示表缓慢回到零位。当三个显示表显示零值后，轻按“高压分”按键，此时“高压合”指示灯（红色）灭，“高压分”指示灯（绿色）亮，再关掉电源开关。
10、当被试品电容量很大时，电压调节旋钮旋到零位均调到零位后，输出电压显示表迟迟不能回零，则先按“高压分”按键，再关机。然后用放电棒将试品放电，再拆除被试品接线。

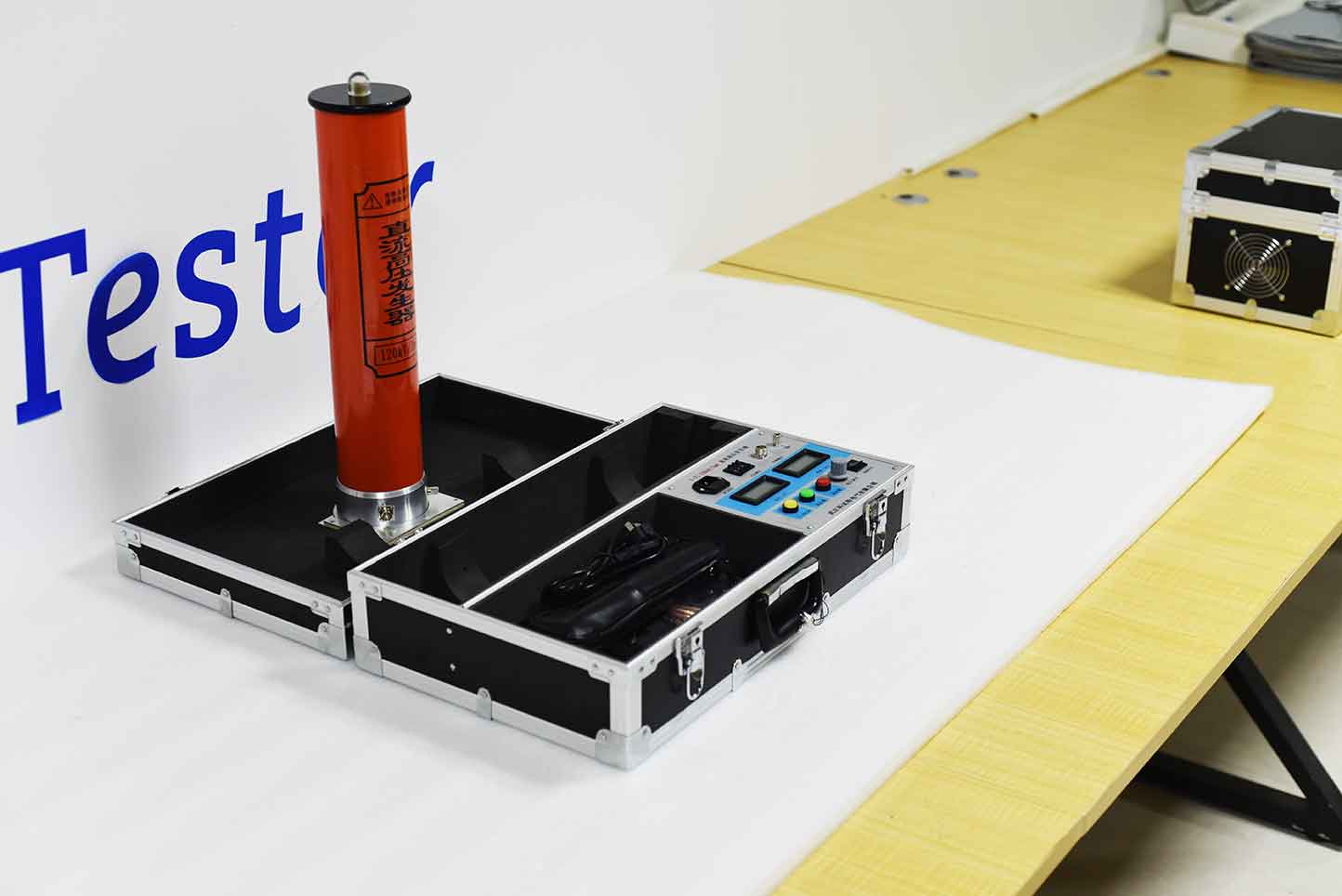

KST-540系列直流高压发生器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等高压电气设备进行直流耐压试验。KST-540系列直流高压发生器采用中频倍压电路，PWM中频脉宽调制技术，使电压稳定度大幅度提高。根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施，使直流高压发生器在额定电压下放电而不损坏仪器。
