电缆故障测试仪如何使用？

电缆故障测试仪是用于检测电缆故障的专业设备。它能够快速准确地判断故障波形，检测开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障，以及同轴通信电缆和市话电缆的开路、短路故障。此外，它还可以测试电缆路径、埋深，以及电波测速，核定电缆长度等。

电缆故障测试仪在电力、通信、石油化工、煤矿、冶金、航空航天等各个行业都有广泛的应用。它采用多种故障检测方式，结合计算机技术和特殊电子技术，具有智能化、功能齐全的特点。

总之，电缆故障测试仪是维护电缆线路正常运行的重要工具，能够快速准确地检测并定位故障，提高线路的运行效率和安全性。

使用电缆故障测试仪的步骤如下：

1、检查仪器电量是否充足，如电量不足，需外接电源。

2、做好接线，打开电源开关，仪器进入电缆故障测试系统界面。

3、根据被测试电缆的实际情况，如电缆类型、测试电缆长度、电缆故障的性质等，在电缆故障测试系统里输入测试参数。

4、仪器默认电缆测试方法为低压脉冲法。设置好电缆故障参数后，将红黑两个测试线夹子连接到被测电缆故障相和另外一好相，或者是电缆地线上。此时可点击“采样”，仪器自动测试采集数据并显示波形数据。当再次点击“采样”时，仪器可连续采样。操作人员根据仪器显示的数据波形，调整“位置”和“振幅”，直到采集的数据可以进行分析为止，就可以停止采样。

5、根据电缆故障测试的实际情况，选择符合测试需求的测试方法。如果是“高压闪络法”测试电缆故障，在点击“采样”后，仪器进入等待采样状态，直到仪器对故障电缆进行高压冲闪时，电缆故障测试系统自动显示采集的信号，并且再次进入等待采样状态，准备下一次的高压冲闪时的信号。操作人员在采样过程中调整“位移”和“振幅”，直到波形便于试验分析为止，就可以停止采样，然后进行游标操作，就能够知道故障点距离测试端的电缆长度，从而找到电缆故障点。

请注意，以上步骤可能因具体仪器型号和电缆故障情况而有所不同。在使用电缆故障测试仪时，请务必参考仪器说明书，并遵循安全操作规程。如有需要，可联系专业技术人员进行指导。

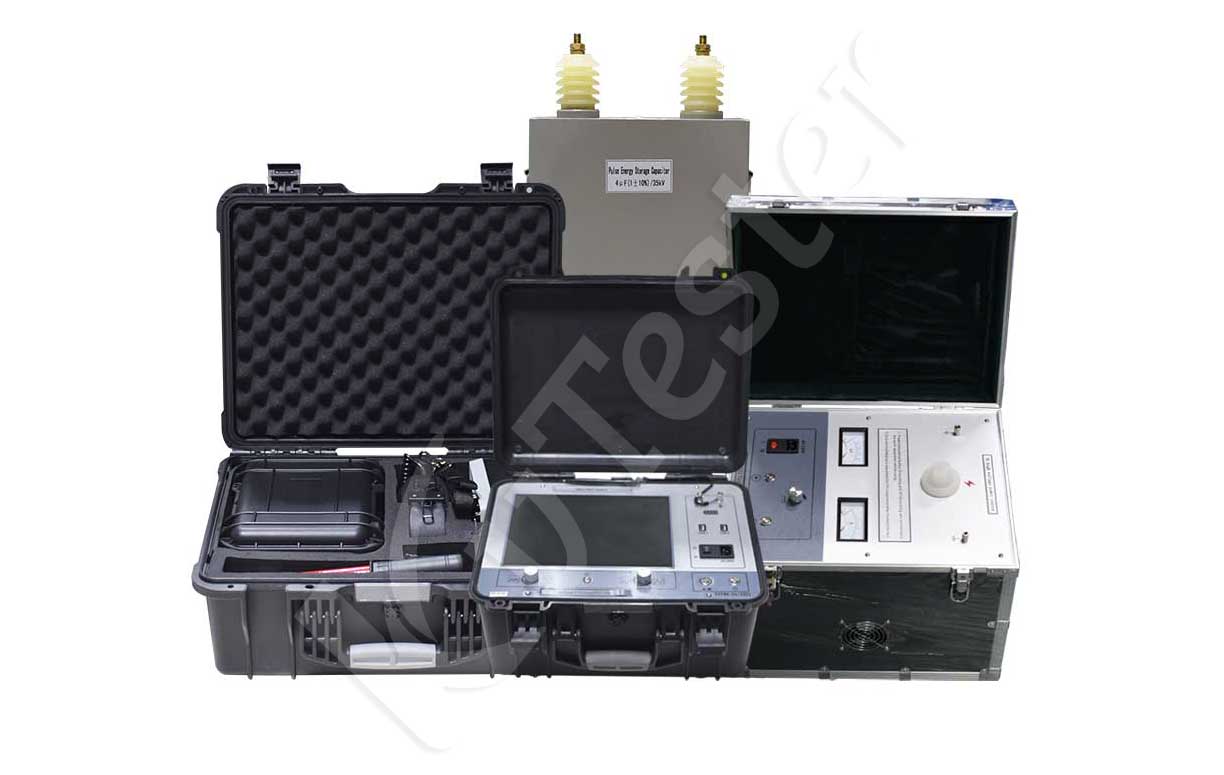

KST-700A电缆故障测试仪是我公司根据用户要求，从现场使用考虑，精心设计和制造的全新一代便携式电缆故障测试仪器。设备主要由闪测、寻迹、定位三大部分组成。可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障，可准确的检测地下电缆的故障点位置、电缆长度和电缆的埋设路径。具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。仪器采用汉字系统，高清晰度显示，界面友好。

电缆寻迹及故障定点是由路径仪、定点仪、T型探头、A字架、听筒等组成。本仪器是电缆故障定位测试的专用仪表，适用测试对象为具有金属导体（线对、护层、屏蔽层）的各种电缆。其主要功能为对地绝缘不良点的定位测试，线缆路径的探测以及线缆埋深的测试。
