揭秘真空开关真空度测试仪：测量原理与实用技巧

真空开关真空度测试仪在电力系统中扮演着举足轻重的角色，其准确性和便捷性直接关系到电力系统的稳定和安全。本文将为您深入揭秘真空开关真空度测试仪的测量原理，并分享一些实用技巧，帮助您更好地使用这一设备。

1、测量原理

真空开关真空度测试仪采用磁控放电法进行测量。测试过程中，首先需要将真空开关灭弧室的两触头拉开一定的开距，然后施加脉冲高压。与此同时，电磁线圈环绕于灭弧室的外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场。

在脉冲磁场的作用下，灭弧室中的电子做螺旋运动，并与残余气体分子发生碰撞电离。所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管，在同等真空度条件下，离子电流的大小也不相同。测试仪器通过测量离子电流，并结合离子电流一真空度曲线，自动完成真空度的计算，并显示真空度值。

2、实用技巧

①、正确设置管型：

在使用真空开关真空度测试仪前，务必根据灭弧室的直径选择合适的管型设置。错误的管型设置可能导致测量结果的偏差。

②、确保测试环境良好：

测试过程中，应确保被测真空开关处于正常的断开状态，并将其置于绝缘良好的支撑架上。同时，磁控线圈的安装位置也十分重要，应安装在灭弧室中间略偏动触头的位置，以确保测试的准确性。

③、注意接线顺序：

接线时，应先连接磁控线圈、真空管的连线，然后再与仪器相连。这样可以避免在连接过程中发生意外情况，影响测试结果。

④、定期校准与维护：

为保证测试结果的准确性，应定期对真空开关真空度测试仪进行校准。同时，定期对仪器进行清洁和维护，确保其处于良好的工作状态。

⑤、及时处理故障：

在使用过程中，如遇到仪器故障或异常情况，应及时处理。切勿强行使用故障仪器进行测试，以免造成不必要的损失。

综上所述，真空开关真空度测试仪的测量原理基于磁控放电法，通过测量离子电流来推断真空度。在使用过程中，遵循正确的操作步骤和实用技巧，可以确保测试结果的准确性和可靠性。希望本文对您有所帮助，让您更好地了解和使用真空开关真空度测试仪。

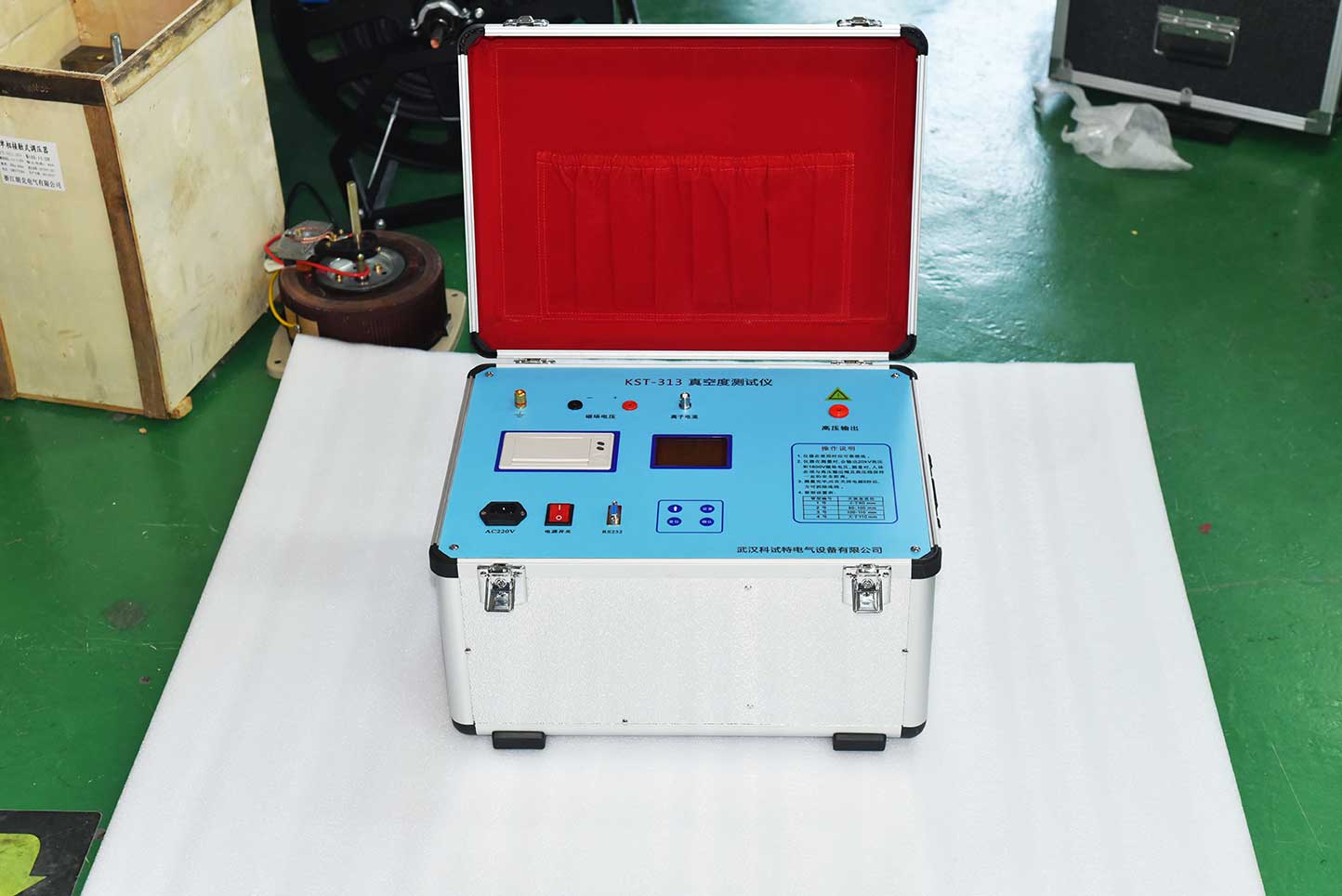

KST-313真空度测试仪抛开传统的耐压法，使用磁控放电法进行测量，这样就不必拆卸灭弧室。而采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。该产品结构紧凑，机型轻便小巧，测试时间更短，测量可靠性、稳定性、精度更高，功能更加完善。
