深度解析SF6密度继电器校验仪的工作原理

SF6密度继电器校验仪是用于对SF6密度继电器进行性能校验的重要工具。在电力系统的运行维护中，SF6密度继电器扮演着至关重要的角色，它能够实时监测SF6气体的密度，确保高压断路器在安全的条件下运行。因此，理解SF6密度继电器校验仪的工作原理，对于电力系统的安全稳定运行具有重要意义。

一、SF6气体密度与继电器性能

SF6气体在高压断路器中起到绝缘和灭弧的作用，其密度对于断路器的性能至关重要。由于气体的密度与压力、温度等因素密切相关，因此，对SF6气体密度的准确测量和监控成为保证断路器性能的关键。

SF6密度继电器通过测量SF6气体的压力来间接反映其密度。在特定温度下，SF6气体的压力与其密度存在一定的对应关系。因此，通过测量SF6气体的压力，可以推算出其密度值，从而判断断路器的工作状态。

二、校验仪基本原理

SF6密度继电器校验仪的基本原理是基于对SF6气体密度的精确测量和校准。校验仪通过模拟不同的环境条件，如温度、压力等，对SF6密度继电器进行性能测试。

在校验过程中，校验仪首先设定一个标准的环境条件（如20℃时的压力值），然后将SF6气体导入校验仪中，模拟断路器中的工作环境。接着，校验仪测量SF6气体的实际压力值，并将其与标准值进行比较。通过比较两者的差异，可以判断SF6密度继电器的性能是否满足要求。

此外，校验仪还可以模拟断路器的报警和闭锁功能，测试密度继电器在这些情况下的响应。例如，当SF6气体密度降低到一定程度时，密度继电器应触发报警信号；当密度继续降低至危及断路器安全运行时，密度继电器应执行闭锁操作，切断电路。

三、校验仪的关键技术

SF6密度继电器校验仪的关键技术包括精确的测量技术、温度补偿技术以及数据处理技术等。

精确的测量技术是校验仪的核心，它要求能够准确测量SF6气体的压力值，并将其转换为密度值。这通常通过高精度的压力传感器和数据处理算法实现。

温度补偿技术则是考虑到SF6气体密度与温度之间的密切关系。在校验过程中，校验仪需要根据实际温度对测量结果进行修正，以确保测量结果的准确性。

数据处理技术则是对测量数据进行处理和分析的关键环节。校验仪通过采用先进的算法和模型，对测量数据进行滤波、平滑和校准等操作，以消除误差并提高测量精度。

四、总结

SF6密度继电器校验仪是保障电力系统安全稳定运行的重要工具。通过对SF6气体密度的精确测量和校准，校验仪能够及时发现并纠正密度继电器的问题，确保断路器在安全的条件下运行。随着技术的不断进步，未来的SF6密度继电器校验仪将更加智能化、精确化，为电力系统的安全稳定运行提供更加有力的保障。

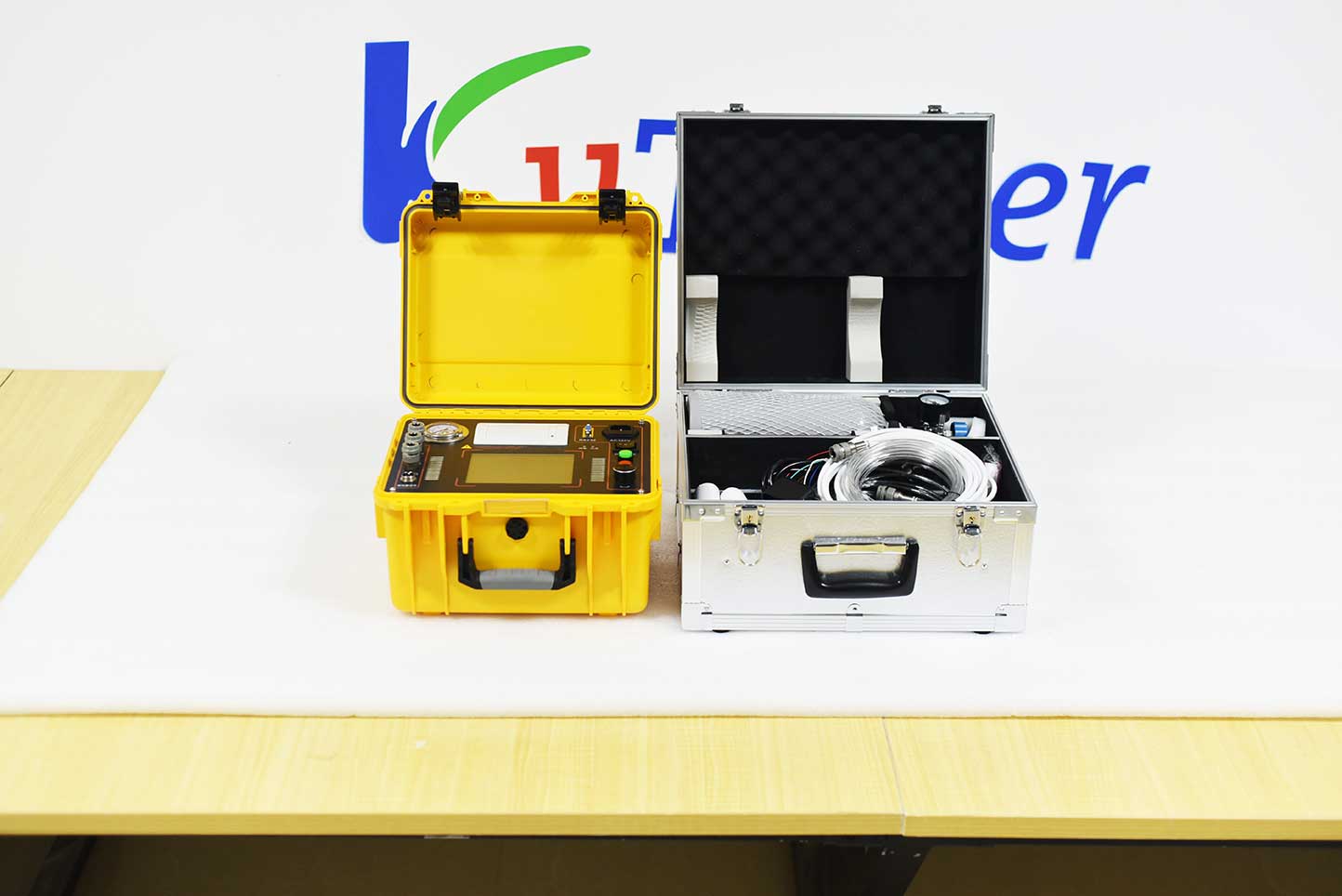

KST-310A全自动SF6密度继电器校验仪是一种智能化的SF6气体密度继电器校验仪器。该校验仪采用高精度压力传感器及高速率A/D转换器，结合32位高性能微处理器能对各种SF6气体密度继电器进行性能校验，能准确测量信号动作时当前温度下的压力值，自动完成任意环境温度对20℃时的标准压力换算，并具有打印、存储和U盘转存功能，同时自动识别测试过程中的故障。本产品携带方便、操作简单、测试精度高、稳定性强、可靠性好，体现了仪器“智能型”的特点。
