变压器消磁仪的全面解析及应用指南

变压器消磁仪是专用于大型变压器及其它电磁设备消除剩磁的专用设备。以下是关于变压器消磁仪的详细介绍：

1、主要功能

① 消除剩磁：

变压器消磁仪通过超低频衰减交变电流进行消磁，有效消除变压器在直流电阻测试等操作后残留的剩磁。

剩磁的消除有助于防止变压器在投运时因铁芯剩磁导致的半周饱和和谐波增加，从而减少无功消耗和避免继电保护器误动作。

② 保护变压器：

保护变压器免受励磁涌流的冲击，确保变压器安全投运，并延长变压器寿命。

防止因剩磁引发的变压器及断路器因电动力过大受损，以及诱发操纵过电压和损坏电气设备。

2、技术特点

① 消磁速度快：

三相变压器消磁一次或两次即可完成，消磁过程高效快捷。

② 多种消磁电流：

仪器提供多种消磁电流选择，如10A、5A、1A、500mA和200mA等，满足不同测试需求。

③ 可视化控制：

配备完整的数据管理软件和7英寸LCD控制屏，可以监视和记录每个消磁操作的全过程。

④ 内置监视器：

具有内置的电压监视器和场强监视器，确保放电期间电压和场强符合额定标准，保证消磁操作的有效性。

⑤ 扩展功能：

配备USB接口，可将销毁日志等数据导入U盘，也可连接到计算机进行进一步分析。

3、使用方法

① 连接电源与接地：

用电源线将仪器与外部AC 220V电源连接，用接地线将仪器接地端子与接地体连接。

② 接线与模式选择：

消磁输出端子接变压器高压侧的被消磁相（三相变压器通常只对B相消磁）。

系统自动进入“自动/手动模式”选择菜单，通过“复位”和“启动”键选择并确定消磁模式。

③ 开始消磁：

按下“启动”键后，系统开始消磁过程，并在液晶显示屏上显示消磁进度。

④ 放电与结束：

消磁结束后，系统自动放电，并在液晶显示屏上显示“正在放电”。放电结束后，关闭仪器电源开关，拆除接线，恢复试验前的状态。

4、注意事项

① 安全接地：

使用前确认地线所接地是否牢固接地，确保安全。

② 验电操作：

消磁前对变压器进行验电，确认无电后作业人员方可进行接线。

③ 防护措施：

对变压器高压侧出线套管进行接线时做好安全防护措施，防止接线人员高处坠落。

综上所述，变压器消磁仪在保护变压器安全投运、延长变压器寿命以及减少电力故障等方面发挥着重要作用。用户在使用时应严格按照说明书操作，确保安全有效。

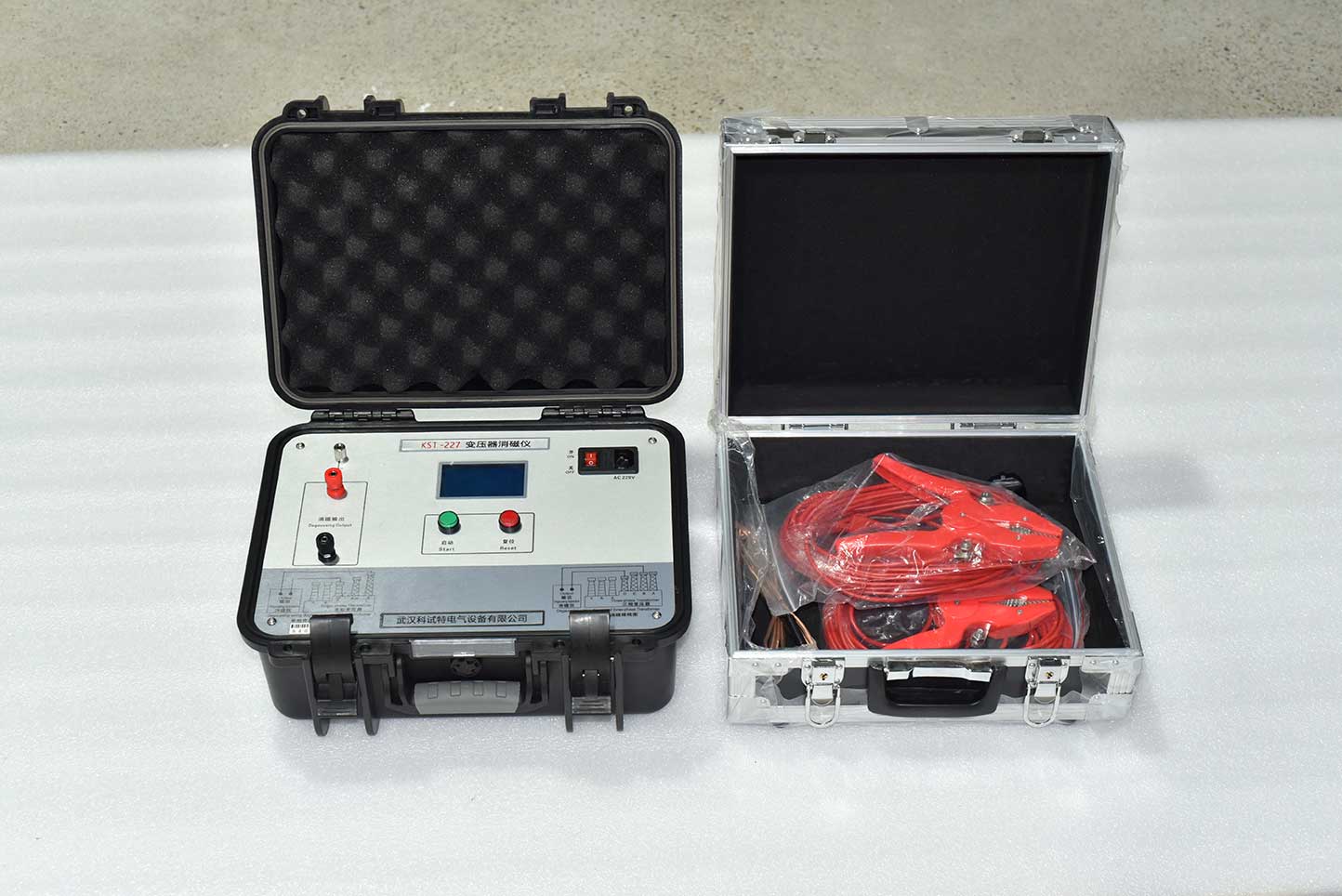

KST-227电力变压器消磁仪是消除大型电力变压器直流电阻试验后剩磁危害的专用设备，对保护电力变压器免受励磁涌流冲击，和安全投运有极其重要的作用。由于剩磁的存在，当变压器投入运行时铁芯剩磁使变压器铁芯半周饱和，在励磁电流中产生大量谐波，这不仅增加了变压器的无功消耗，而且可能引起继电保护器误动作，造成一定的经济损失。所以我们在变压器投运前必须做消磁工作，确保变压器安全正常运行。设备在原系列产品的基础上增加了自动消磁模式，用户不必重复操作。采用两键式操作：红色选择和复位，绿色确定和启动，操作更加方便。从消磁时间由原来的30分钟提高到小于4分钟。
