发电机转子交流阻抗测试仪功能介绍

发电机转子交流阻抗测试仪是一种用于测试发电机转子阻抗的专用仪器，它能够对发电机转子绕组在动、静态下的交流阻抗及特性曲线进行测量，是判断发电机转子绕组有无匝间短路的重要工具。以下是对该测试仪的详细介绍：

1、产品概述

发电机转子交流阻抗测试仪，简称交流阻抗测试仪，英文名称为Generator RXRotor AC Impedance Testing Instrument。该测试仪经过改进和提高，推出了增强型交流阻抗测试仪，使用“一键飞梭”技术（旋转鼠标），操作更加方便。它不仅可以测量发电机转子的交流阻抗，还可以测量各种同、异步电机绕组的交流阻抗。

2、主要功能特点

测量参数全面：测试仪能够全自动采集、测量、显示、存储、打印所有测量参数，包括电压、电流、阻抗、功率、频率等。

操作简便：采用旋转鼠标技术，使得操作更加简便快捷。同时，提供大屏幕中文菜单界面，实时显示测试数据和曲线。

测量方式多样：可选择快速的自动测量和任意的手动选择测量两种方式，满足不同测试需求。

数据处理能力强：测试仪内置数据处理单元，能够对测试结果进行分析和计算，得出转子的阻抗特性，包括几何形状和电气特性。

安全保护：测试仪具有自动保护功能，能够根据试验参数自动调整保护动作值，确保设备安全。

3、工作原理

发电机转子交流阻抗测试仪的工作原理是利用测试仪向旋转转子注入电信号，在检测出的反馈信号中分析转子的阻抗特性。测试仪包括定子、控制电路和数据处理单元。其中，定子部分安装在发电机上，控制电路负责输出电信号和处理反馈信号，数据处理单元则用于显示测试结果。

4、技术指标

交流阻抗：测试范围通常为0～99.999Ω，精度较高。

交流电压：测试范围一般为0～600V，具有较高的精度。

交流电流：测试范围较宽，能够满足不同测试需求。

有功功率：测试范围较大，能够测量较大功率的发电机转子。

频率：测试范围通常为45～75Hz，适用于不同频率的发电机。

工作电源：一般为220V±10% 50Hz的交流电源。

5、应用场景

发电机转子交流阻抗测试仪广泛应用于电力系统中的发电机维护和检修工作。通过对发电机转子阻抗的测试，可以及时发现转子绕组可能存在的匝间短路等故障，为发电机的安全运行提供有力保障。

6、使用注意事项

在进行测试前，应确保测试仪与被测发电机之间的连接正确可靠。

在测试过程中，应严格按照测试仪的操作规程进行操作，避免误操作导致设备损坏或测试结果不准确。

在测试过程中，应注意观察测试仪的显示数据和曲线变化，及时发现异常情况并采取措施处理。

测试结束后，应及时关闭测试仪电源，并妥善保管测试仪及其附件。https://www.kvgrid.cn/fdj/kst-401a.html

综上所述，发电机转子交流阻抗测试仪是一种功能强大、操作简便的电力测试设备，对于保障发电机的安全运行具有重要意义。

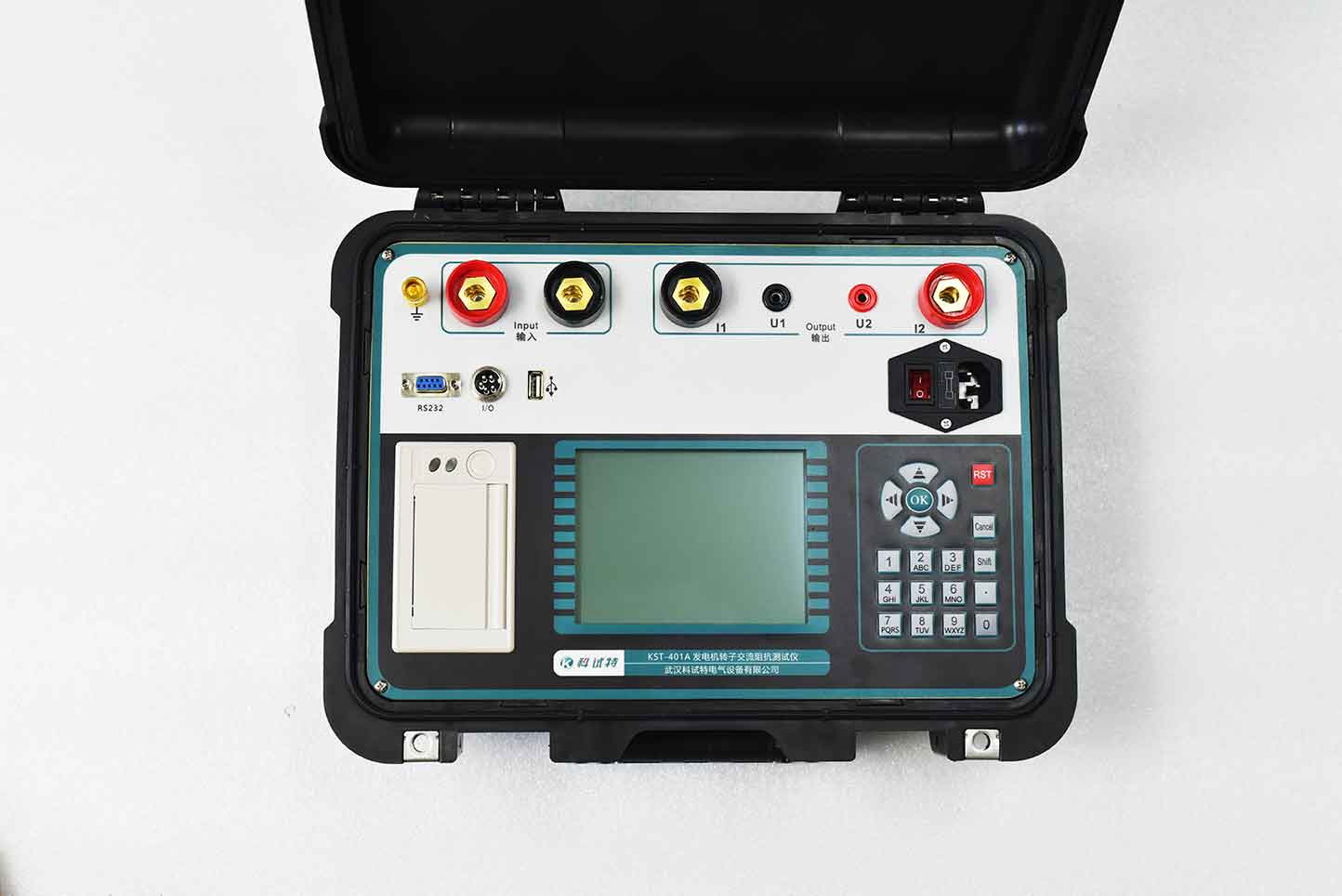

KST-401A发电机转子交流阻抗测试仪是判断发电机转子绕组有无匝间短路的专用仪器，可以全自动、手动（单向或双向）测量转子绕组的电压、电流、阻抗、功率、相位角等参数。测试仪采用先进的高速微处理器技术，功能更强大，性能更优越，使用更方便。具有工作可靠性高、操作简便、测试精度高、小巧轻便等特点。目前在国内处于领先水平。
