变压器负载试验和空载试验的区别

变压器负载试验和空载试验在多个方面存在显著的区别，以下从试验条件、目的、内容以及操作步骤等方面进行详细阐述：

1、试验条件

负载试验：

在变压器连接负载（即实际使用条件）的情况下进行试验。负载可以是设计负载容量的一定比例，通过逐步增加负载电流来模拟实际工作情况。

空载试验：

在变压器中不连接负载，仅接通高压侧电源进行试验。此时，变压器处于空载运行状态，主要用于评估其基础电气性能和结构完整性。

2、试验目的

负载试验：

主要目的是检查变压器在负载状态下的电性能，包括测量电压、电流、效率、温升、功率因数、负载损耗等参数，以评估其在实际工作条件下的稳定性和可靠性。此外，负载试验还能帮助确定变压器的过载能力和耐久性，发现潜在的运行问题。

空载试验：

主要用于检查变压器的绕组、连接线路和铁心等部件是否正常，验证电气参数是否满足设计要求。通过测量空载电流、电压、功率因数等参数，可以评估变压器的磁路特性和电气性能，判断其是否存在匝间短路等故障。

3、试验内容

负载试验：

需要测量变压器在负载条件下的输入、输出电压和电流，计算效率、温升、功率因数等参数，并关注负载损耗的变化。同时，还需评估变压器的过载能力和稳定性，以确保其在实际运行中的可靠性和耐久性。

空载试验：

主要测量变压器的空载电流、电压、绕组电阻、铁芯磁通密度等参数。通过这些参数的测量，可以评估变压器的磁路特性、电气性能以及是否存在潜在的故障。

4、操作步骤

负载试验：

通常是将变压器的高压侧和低压侧分别接入设计负载容量的一定比例，然后逐步增加负载电流，直至输出电压和电流稳定并满足试验参数要求。在试验过程中，需要密切监测各项参数的变化，并记录和分析试验结果。

空载试验：

先接高压侧（或从低压侧施加电压，但出于安全和仪表选择的考虑，一般选择低压侧），在接地中性点，再接低压侧（或高压侧开路），并逐步增加电压至额定电压值。在试验过程中，同样需要测量并记录各项参数的变化情况。

综上所述，变压器负载试验和空载试验在试验条件、目的、内容和操作步骤等方面均存在明显的区别。通过这两种试验的结合使用，可以全面评估变压器的性能和质量，确保其在实际运行中的稳定性和可靠性。

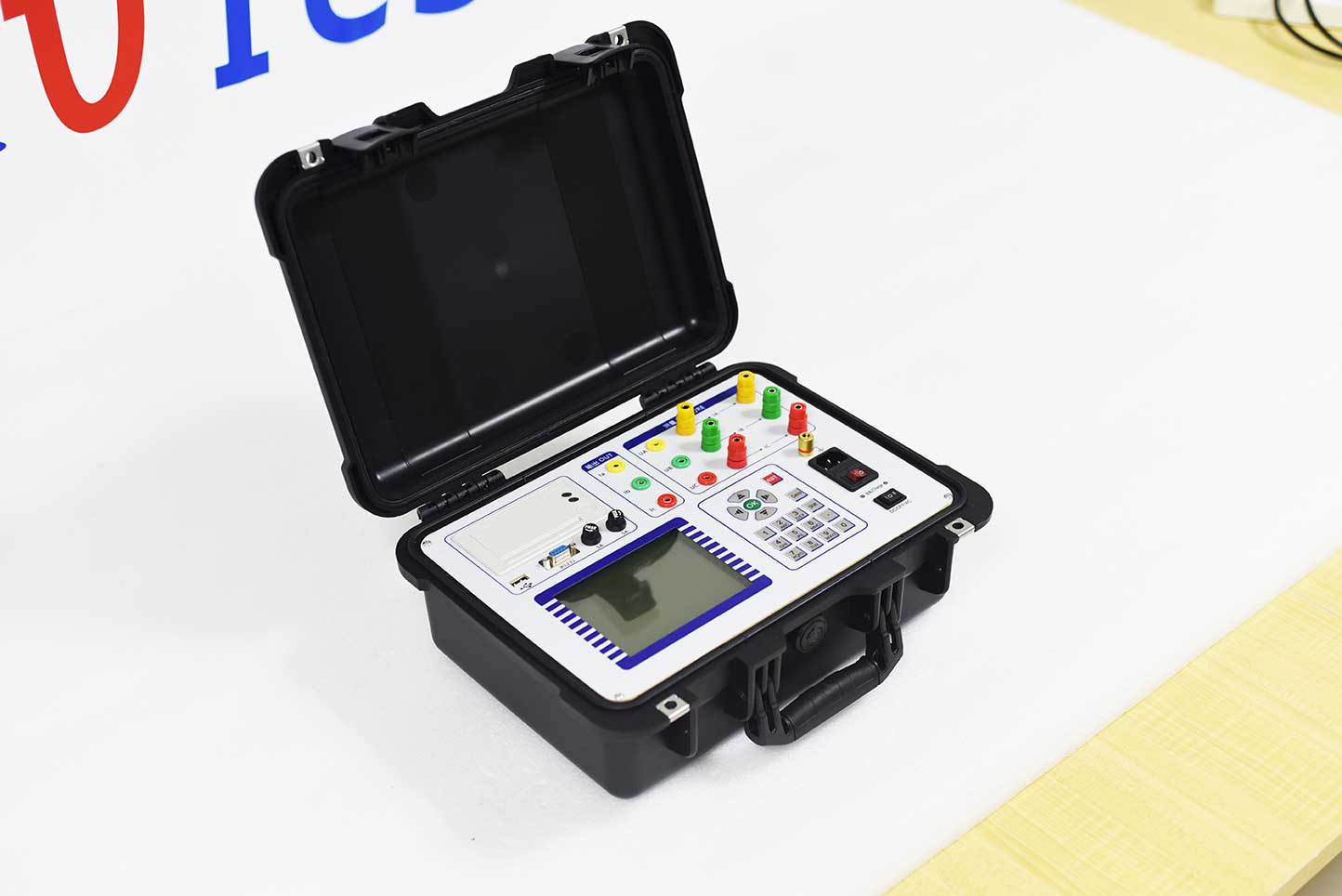

KST-202B变压器容量及空负载测试仪是我公司专门针对不良电力用户偷逃基本电费、私自增容问题而研发设计的新型仪器，用于变压器容量、空载、负载等特性参数测量的高精密仪器。本仪器为多功能测量仪器，相当于往常两种测试仪器：即变压器容量测试仪+变压器特性参数测试仪。它可对多种变压器的容量、型式、空载电流、空载损耗、短路（负载）损耗、阻抗电压等一系列工频参数进行精密的测量。本产品具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。完全可以取代以往利用多表法测量变压器损耗和容量的方法，接线更简单，测试、记录更方便，使您的工作效率得到了大幅度的提升。
