氧化锌避雷器带电测试仪的使用方法是什么

氧化锌避雷器带电测试仪的使用方法主要包括以下几个步骤：

1、准备工作

① 接地：确保测试仪良好接地，以保障测试过程中的安全。

② 检查设备：检查测试仪的电压测试线、电流测试线、无线传输分机（如果使用）等是否完好，确保测试过程中不会出现连接问题。

2、接线操作

① 接入电压信号：

将电压测试线先插入仪器的电压测试孔。然后连接到PT（电压互感器）二次侧端子。如果使用无线传输分机，同样先将电压测试线接至无线分机端插孔。

② 接入电流信号：

将电流测试线先接至仪器的电流测试端子（如IA、IB、IC）。然后再连接放电计数器的两端，注意应先接放电计数器的下端，再接上端。

3、参数设置

① 电流量程选择：根据全电流大小，选择“0-2mA”或“>2mA”量程。绝大多数情况下使用“0-2mA”量程。

② 同步方式选择：可以选择“有线同步”、“无线同步”或“无电压”方式。有线同步精度最高，无线同步适合远距离测试，无电压方式用于无PT的情况下。

③ 电压等级输入：输入被试品的电压等级数值。

④ 补偿角度设置：在无PT测量方式下输入补偿角度，一般情况下都设置为0。

4、开始测试

① 启动测试：完成接线和参数设置后，轻按“测试”按钮开始试验。功能区会显示“停止试验”按钮，约8秒钟间隔地显示试验结果和波形。

② 查看和保存数据：测试过程中可以锁屏、刷新数据，也可以通过存储键将测试结果保存起来。

5、数据管理和导出

① 数据查看：试验数据可以通过内部存储器或U盘导出。在主界面轻按“功能”按钮，选择“文件管理”，即可对试验数据进行查看、删除或导出。

② 打印试验报告：通过热敏打印机输出试验报告，需确保打印机有足够的纸张。

6、注意事项

① 在测试过程中，应确保测试仪与被试品之间的连接良好，避免出现接触不良或断线等问题。

② 在测试高压设备时，应严格遵守安全操作规程，确保人员和设备的安全。

③ 测试仪应定期进行维护和保养，以确保其长期稳定运行和准确性。

综上所述，使用氧化锌避雷器带电测试仪时，必须严格按照接线方式、参数设置和安全注意事项进行操作，以保证测试的准确性和安全性。

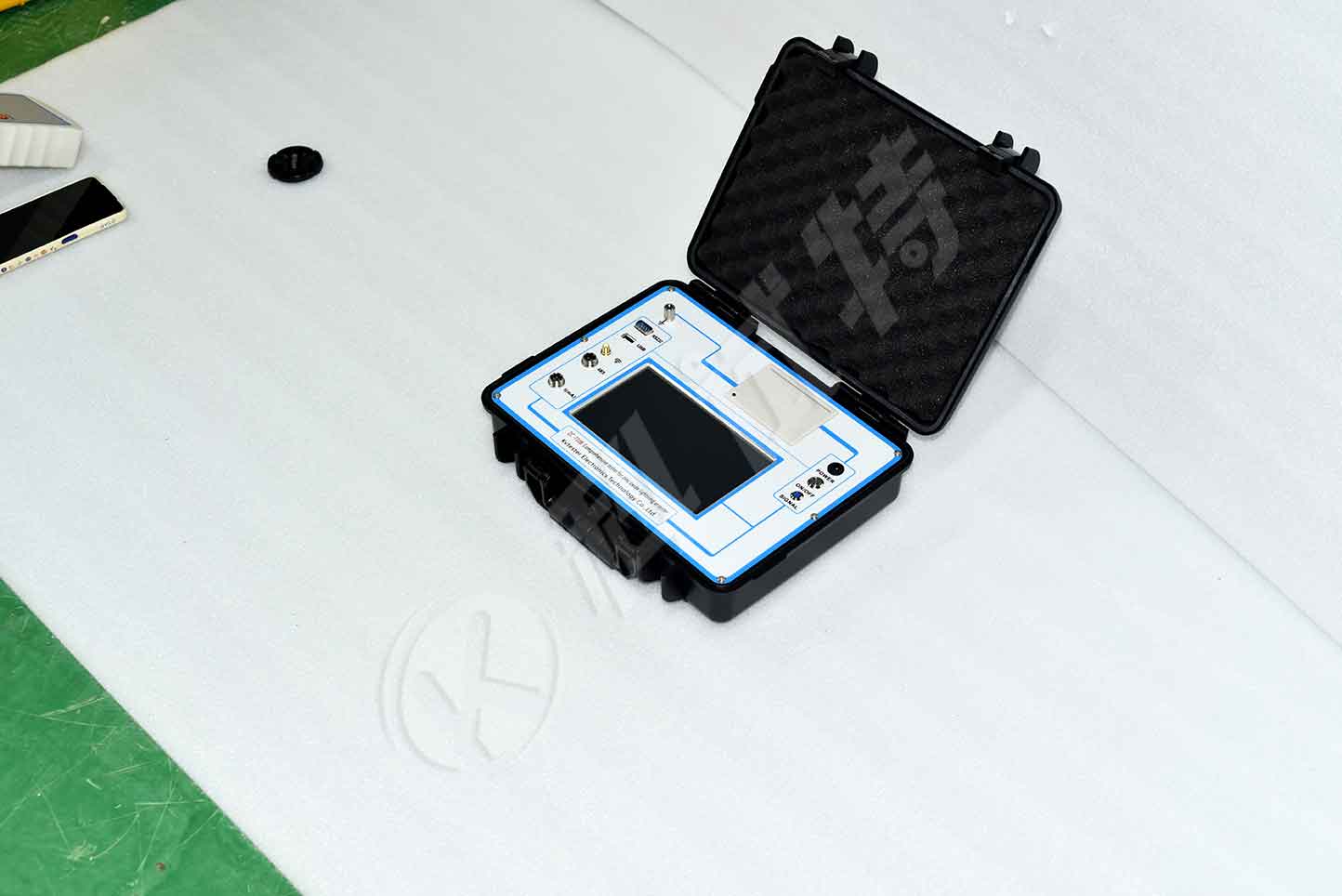

KST-710B氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。仪器操作简单、使用方便，测量全过程由工控机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。
