变压器容量空负载测试仪是一种用于测量变压器容量、空载损耗、负载损耗等关键参数的专用仪器。以下是对该测试仪的详细介绍：
1、测试仪原理
变压器容量空负载测试仪的原理主要基于变压器的空载和负载特性测试。
① 空载特性测试：从变压器的任一侧绕组施加正弦波额定频率的额定电压，其他绕组开路。在此条件下，测量变压器的空载电流和空载损耗。空载电流是变压器在额定电压下，二次侧开路时，一次侧所流过的电流；空载损耗则是变压器在额定电压下，二次侧开路时，铁芯和绕组所产生的损耗，主要是铁损耗，包括磁滞损耗和涡流损耗。
② 负载特性测试：在额定电流下，将变压器的二次侧短路，一次侧施加额定电流，测量此时的电压和功率。短路损耗是变压器在额定电流下，二次侧短路时，一次侧所产生的损耗；阻抗电压则是此时一次侧电压与额定电压之比。
2、测试仪功能
① 精确测量：采用先进的测量技术，能够准确、快速地测量出变压器的容量、空载损耗、负载损耗等关键参数。
② 数据存储与分析：具备数据存储、分析、打印等功能，方便用户对测量结果进行进一步的处理和分析。
③ 操作简便与安全可靠：设计操作简便，安全可靠，能够满足各种环境下的测量需求。
3、测试仪操作方法
① 空载试验：从变压器的某一绕组（一般从二次低压侧）施加正弦波额定频率的额定电压，其余绕组开路，测量空载电流和空载损耗。如果试验条件有限，电源电压达不到额定电压，可在非额定电压条件下试验，但误差较大，一般只用于检查变压器有无故障。
② 负载试验：将变压器低压大电流侧人工短联接，从电压高的一侧线圈的额定分接头处通入额定频率的试验电压，使绕组中电流达到额定值，然后测量输入功率和施加的电压（即短路损耗和短路电压）以及电流值。
4、使用注意事项
① 安全操作：在测量过程中，一定要避免接触测试线的金属部分，以防止电击伤。
② 准确接线：测量接线一定要严格按说明书操作，确保接线正确无误。
③ 检查参数：测试之前一定要认真检查设置的参数是否正确，以避免测试结果出现偏差。
④ 电源要求：最好使用有地线的电源插座，确保电源稳定可靠。
⑤ 限制条件：不能在电压和电流过量限的情况下工作，以防止仪器损坏。
⑥ 短路试验注意事项：短路试验时，非加压侧的短接必须良好，否则会对测试结果有影响。同时，如果高压或中压侧出线套管装有环形电流互感器时，试验前电流互感器的二次一定要短接。
⑦ 仪器维护：仪器如长时间不使用（三个月以上），电池会耗尽损坏，因此每间隔3个月应给仪器充一次电，以保证仪器能正常使用。
综上所述，变压器容量空负载测试仪是电力系统中重要的测试设备之一，通过精确测量变压器的关键参数，为变压器的性能评估、故障诊断及运行维护提供重要依据。在使用过程中，需要严格遵守操作规程和注意事项，以确保测试结果的准确性和仪器的安全可靠性。

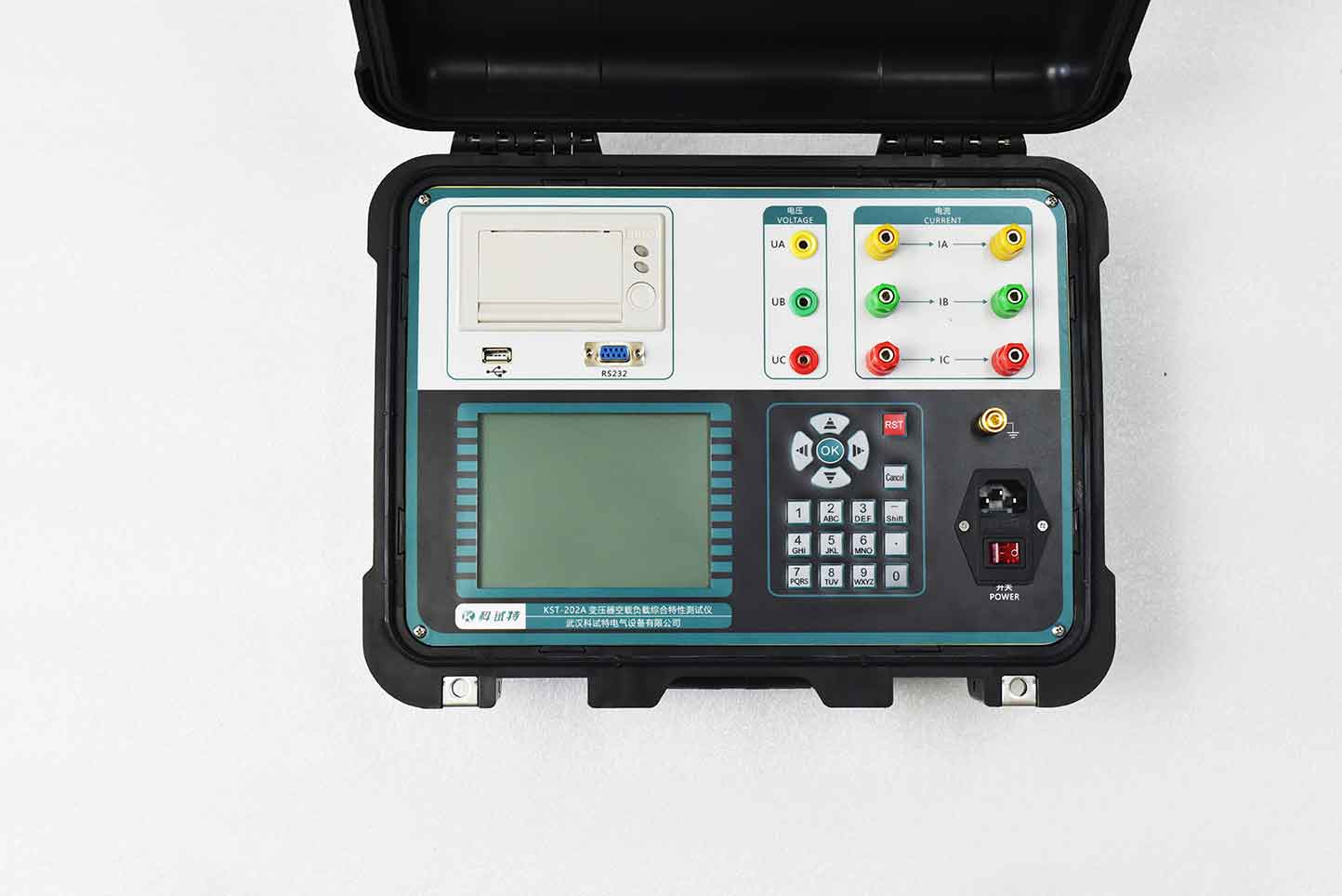

KST-202A 变压器空载负载综合特性测试仪可测量变压器的空载电流、空载损耗、短路电压、短路（负载）损耗。可进行谐波试验，分析至31次谐波。仪器内部自动进行量程切换，允许测量电压、电流范围宽，接线简单。做三相变压器的空载、负载试验时，仪器能自动判断接线是否正确，并显示三相电压、电流的向量图。
