超低频电缆耐压测试仪的组成及测试范围

超低频电缆耐压测试仪是一种基于交流电的测试仪器，其组成及测试范围具体如下：

1、组成

超低频电缆耐压测试仪通常由发生器、耐压测试仪主机、测试电极、电缆接口等部分组成：

① 发生器：主要用于产生低频高压信号。

② 耐压测试仪主机：用于对信号进行处理和控制。

③ 测试电极：用于施加电场。

④ 电缆接口：用于与被测试的电缆进行连接。

此外，根据具体的测试仪型号和用途，可能还包含其他模块或组件，如触摸屏、按钮、遥控器等控制设备，以及过流保护、过压保护、短路保护等安全保护装置。

2、测试范围

超低频电缆耐压测试仪的测试范围通常包括以下几个方面：

① 输入电压范围：通常为0~200kV，用于产生超低频高电压信号。

② 输出电流范围：通常为0~10A（部分测试仪可达到10mA或更高），用于提供足够的电流以测试电缆的耐压性能。

③ 输出频率范围：通常为0.01~0.1Hz（也有0.02Hz、0.05Hz、0.1Hz多频率选择），用于产生超低频的电压信号。在这个频率下，电缆绝缘系统对电压的响应最为敏感。

3、其他技术指标

除了上述主要测试范围外，超低频电缆耐压测试仪的技术指标还包括：

① 输出电压稳定性：通常要求在±0.5%以内，以确保测试结果的准确性。

② 输出电流稳定性：通常要求在±1%以内，以确保测试结果的准确性。

③ 测试电压波形：通常要求为正弦波形，以模拟实际工作条件。

④ 输出电压上升时间：通常要求在1~2分钟以内，以确保测试过程的高效性。

⑤ 输出电压降时间：通常要求在1~2分钟以内，以确保测试过程的高效性。

⑥ 输出电压保持时间：通常要求在10~60分钟之间，以确保测试过程的充分性。

4、主要用途

超低频电缆耐压测试仪主要用于测试高压电力电缆、电缆附件、电缆连接器、变压器绕组等设备的绝缘强度。通过施加超低频电压信号并测量电流的大小，可以计算出电缆绝缘系统的绝缘电阻值，从而评估电缆的绝缘性能。这种测试有助于检测电缆是否存在绝缘弱点或故障，并确定其是否能够承受正常运行条件下的耐压要求。

综上所述，超低频电缆耐压测试仪具有组成复杂、测试范围广泛等特点，在电力行业中具有广泛的应用价值。

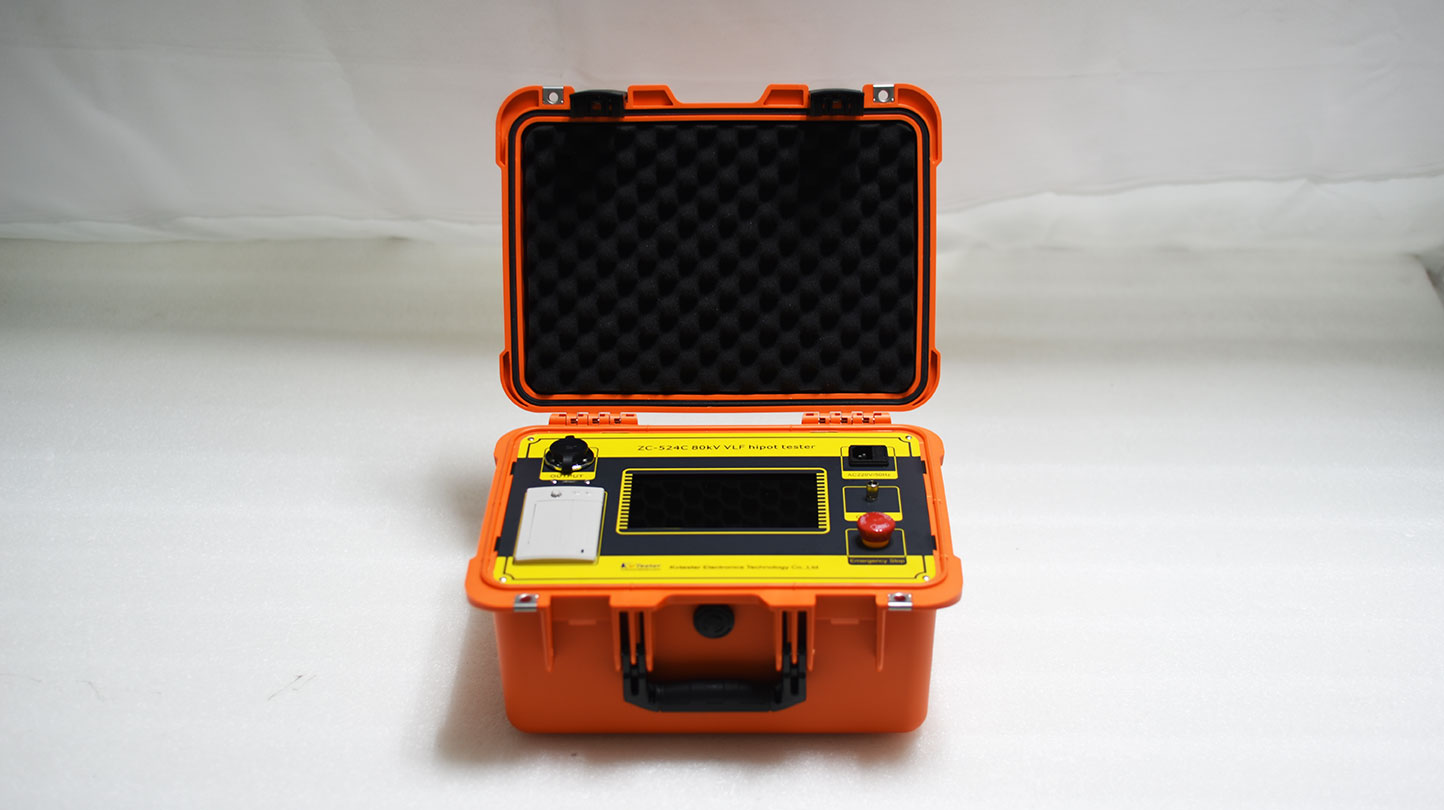

KST-524C 超低频高压发生器结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。
