电流互感器和电压互感器在多个方面存在显著的区别，以下是详细的对比分析：
1、转换对象不同
① 电流互感器：主要用于将大电流转换为小电流，以便于测量和保护设备使用。它通常用于电流测量、电能计量、继电保护和自动控制等方面。
② 电压互感器：主要用于将高电压转换为低电压，以便于测量和保护设备使用。它通常用于电压测量、电能计量、继电保护和自动控制等方面。
2、结构与工作原理差异
① 电流互感器：
结构：通常由一个环形铁芯和一个或多个绕组组成。
工作原理：基于电磁感应原理，当一次绕组（主电路）通过大电流时，会在二次绕组（测量电路）产生相应的感应电流。电流互感器的一次绕组匝数较多，而二次绕组匝数较少，以实现大电流与小电流之间的转换。
② 电压互感器：
结构：通常由一个绕组和一个铁芯组成。
工作原理：同样基于电磁感应原理，当一次绕组（高压侧）通过高电压时，会在二次绕组（低压侧）产生相应的感应电压。电压互感器的一次绕组匝数较少，而二次绕组匝数较多，以实现高低压之间的转换。
3、性能特点与应用场景
① 电流互感器：
性能特点：电流范围广，可以处理从几安培到几万安培的电流；短路承受能力强，设计时需要考虑短路电流的影响；容量较大，因为它们需要承载大电流。
应用场景：主要用于电力系统的电流测量和保护，还可用于测量并联电容器组的不平衡电流，实现对并联电容器组的平衡控制；在直流输电、电力电子等领域也有一定的应用。
② 电压互感器：
性能特点：绝缘要求高，因为直接接触高压；准确度要求高，需要提供准确的电压测量值；容量较小，因为它们不需要承载大电流。
应用场景：主要用于电力系统的电压测量和保护，以及自动控制系统中控制电压水平。
4、二次侧负载与接地要求
① 电流互感器：
二次侧负载：可以较大，因为它们需要驱动更多的测量和保护设备。
接地要求：二次回路必须接地，以防止一次绝缘击穿时二次串入高压，威胁人身安全、损坏设备。
② 电压互感器：
二次侧负载：通常较小。
接地要求：无特定接地要求，但应确保二次侧不短路。
5、其他注意事项
① 电流互感器：二次回路不允许开路。当电流互感器开路时，二次回路阻抗无限大，电流等于零，一次电流完全变成了励磁电流，在二次绕组产生很高的电势，威胁人身安全、造成仪表和互感器二次绝缘损坏。
② 电压互感器：二次侧可以开路，但不得短路。若电压互感器二次侧短路，会导致电流剧增，可能损坏互感器或引发安全事故。
综上所述，电流互感器和电压互感器在转换对象、结构、工作原理、性能特点、应用场景以及二次侧负载与接地要求等方面均存在显著差异。在实际应用中，应根据具体需求和电力系统特点选择合适的互感器类型。

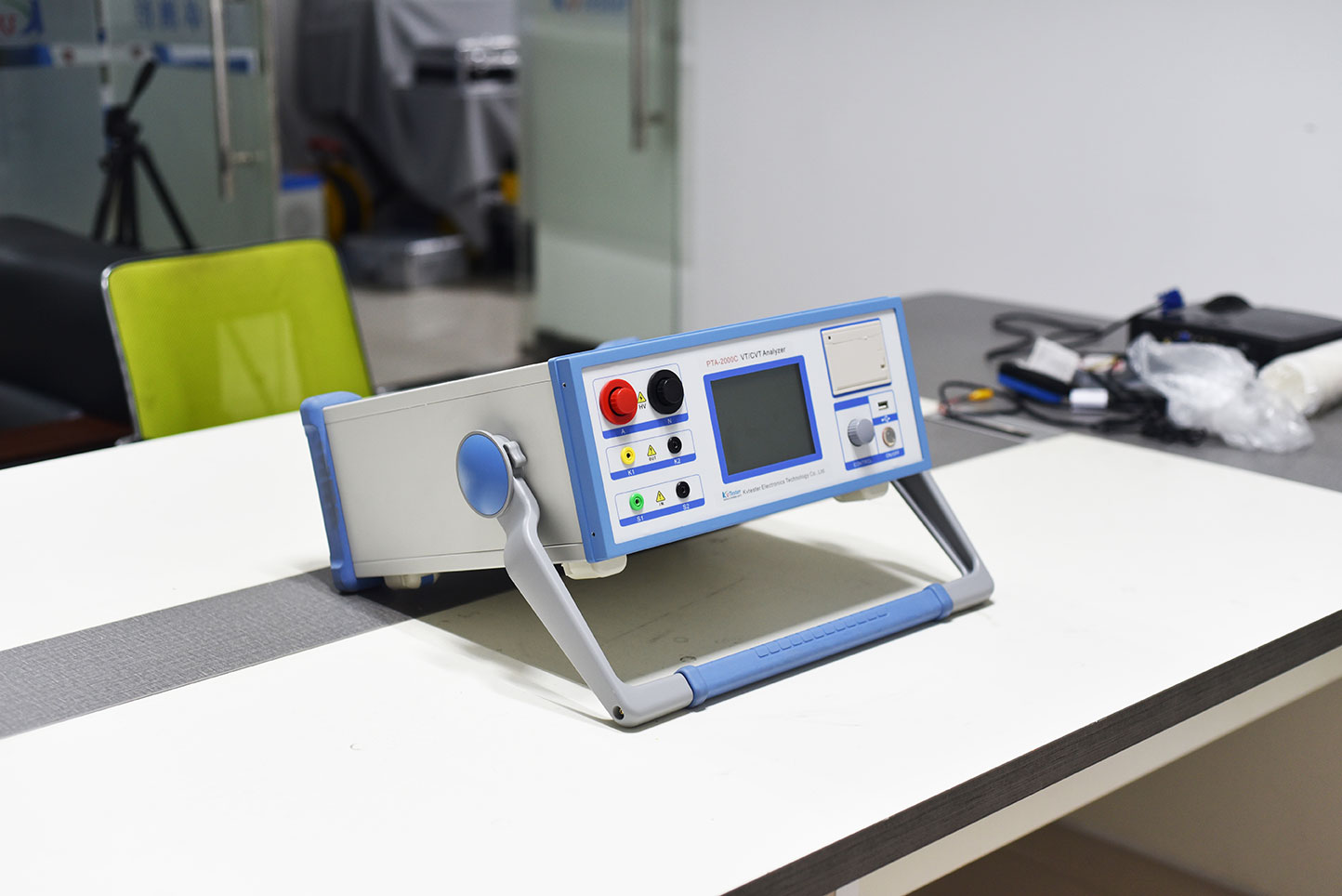

PTA-2000C电容式电压互感器测试仪又称电容式电压互感器现场测试仪、电容式PT现场校验仪，电容式电压互感器测试仪主要用于测试电容式电压互感器PT（CVT）、电磁式电压互感器PT的特性及误差测试。
