电缆故障检测仪器有哪些？

电缆故障检测仪器是电力、通信等领域中不可或缺的工具，用于快速、准确地定位和诊断电缆故障。以下是一些常见的电缆故障检测仪器及其功能特点：

1、时域反射仪（TDR）

① 原理：向电缆发送脉冲信号，根据反射波的时间和幅度判断故障位置和类型。

适用范围：开路、短路、高阻故障。

② 特点：

定位精度高（可达米级）。

操作简单，适合现场快速检测。

广泛应用于低压电缆、通信电缆故障定位。

2、脉冲电流法仪器

① 原理：通过测量故障点放电产生的脉冲电流波形，分析故障距离。

适用范围：高阻、闪络性故障。

② 特点：

抗干扰能力强，适合高压电缆故障检测。

需配合高压发生器使用。

3、直流高压闪络测试仪

① 原理：对电缆施加直流高压，使故障点击穿放电，通过测量放电波形定位故障。

适用范围：高阻、闪络性故障。

② 特点：

适用于长距离、大截面电缆。

需注意安全操作，防止高压伤人。

4、低压脉冲反射仪

① 原理：与TDR类似，但使用低压脉冲信号，适合低阻故障检测。

适用范围：低阻、短路故障。

② 特点：

安全性高，无需高压设备。

定位精度较高，适合中低压电缆。

5、电缆故障定位系统（声磁同步法）

① 原理：结合声波和磁场信号，通过同步检测确定故障点位置。

适用范围：电缆路径不明或故障点较深时。

② 特点：

定位精度高，误差小于1米。

需配合路径探测仪使用。

6、电缆路径探测仪

① 原理：通过电磁感应或雷达技术，探测电缆的走向和埋深。

适用范围：电缆路径不明或需要确认电缆走向时。

② 特点：

快速定位电缆路径，辅助故障点查找。

适用于直埋、管道、电缆沟等多种敷设方式。

7、绝缘电阻测试仪

① 原理：测量电缆绝缘电阻值，判断绝缘性能。

适用范围：预防性试验、故障初步判断。

② 特点：

便携式设计，操作简单。

适用于低压电缆绝缘检测。

8、耐压测试仪

① 原理：对电缆施加高电压，检测绝缘是否击穿。

适用范围：电缆出厂试验、交接试验。

② 特点：

需配合保护装置使用，确保安全。

适用于高压电缆绝缘性能检测。

9、其他辅助设备

电缆识别仪：用于识别电缆的相序和走向。

接地电阻测试仪：测量电缆接地电阻，判断接地系统是否正常。

电缆故障测试车：集成多种测试功能，适合现场大规模检测。

10、智能型电缆故障测试仪

特点：

集多种测试方法于一体（如TDR、脉冲电流法、声磁同步法）。

具备数据分析、存储和打印功能。

适用于复杂电缆网络的故障诊断。

选择建议

① 根据故障类型选择：

低阻故障：低压脉冲反射仪、绝缘电阻测试仪。

高阻故障：脉冲电流法仪器、直流高压闪络测试仪。

路径不明：电缆路径探测仪。

② 根据电缆类型选择：

低压电缆：TDR、低压脉冲反射仪。

高压电缆：脉冲电流法仪器、直流高压闪络测试仪。

③ 根据使用场景选择：

现场快速检测：便携式TDR、电缆故障定位系统。

实验室或工厂：智能型电缆故障测试仪、耐压测试仪。

注意事项

安全操作：高压电缆检测需严格遵守安全规程，防止触电事故。

定期校准：确保仪器精度，定期送检或校准。

人员培训：操作人员需经过专业培训，熟悉仪器使用方法和安全规范。

通过合理选择和使用电缆故障检测仪器，可以有效提高故障排查效率，保障电力系统的安全稳定运行。

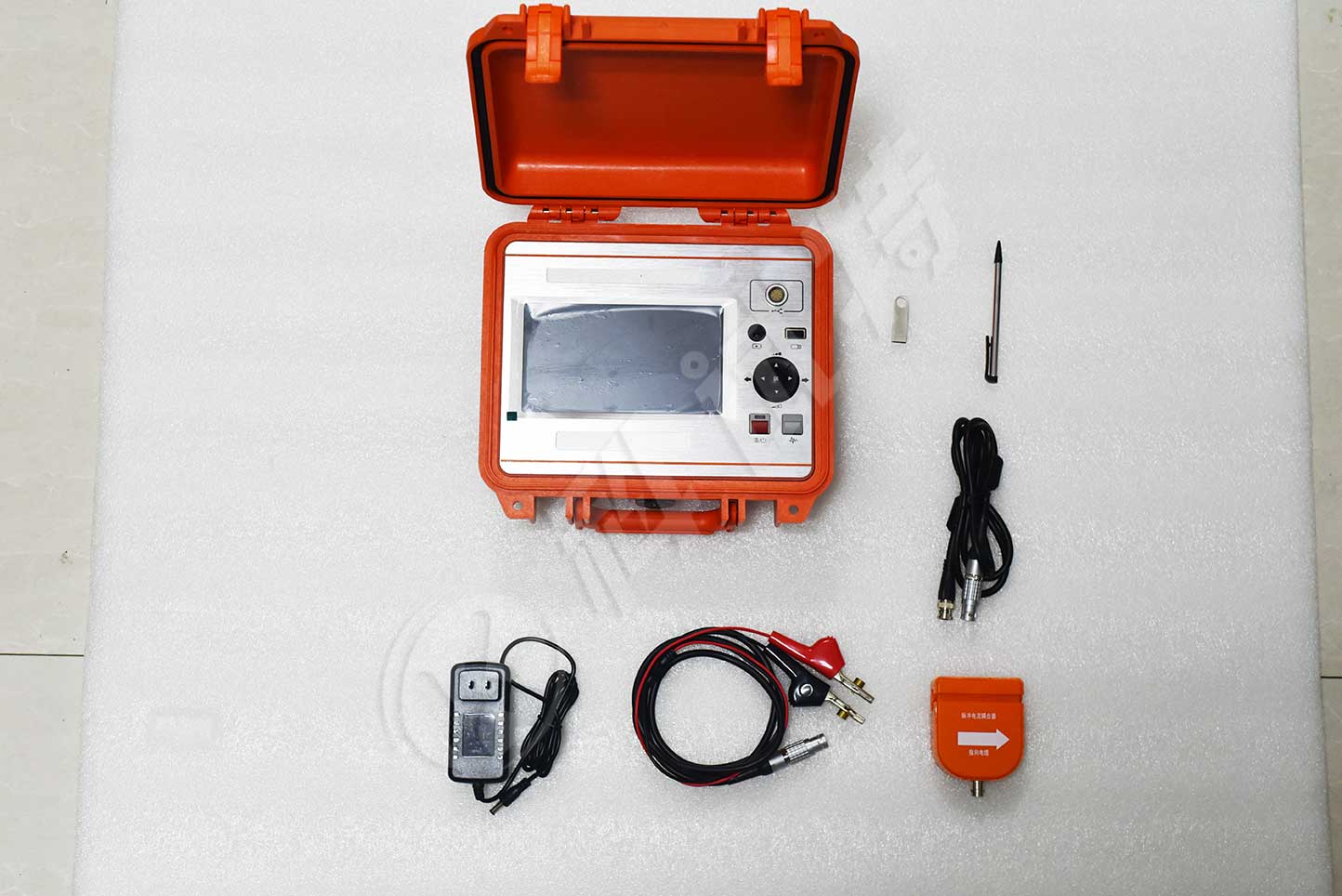

KST-700A电缆故障测试仪是我公司根据用户要求，从现场使用考虑，精心设计和制造的全新一代便携式电缆故障测试仪器。它秉承我们一贯高科技、高精度、高质量的宗旨，将电缆测试水平提高到一个新境界。电缆故障测试仪由闪测、寻迹、定位三大部分组成。测试仪可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障，可准确的检测地下电缆的故障点位置、电缆长度和电缆的埋设路径。具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。仪器采用汉字系统，高清晰度显示，界面友好。

电缆寻迹及故障定点是由路径仪、定点仪、T型探头、A字架、听筒等组成。本仪器是电缆故障定位测试的专用仪表，适用测试对象为具有金属导体（线对、护层、屏蔽层）的各种电缆。其主要功能为对地绝缘不良点的定位测试，线缆路径的探测以及线缆埋深的测试。
