继电保护测试仪的核心技术指标有哪些？

继电保护测试仪的核心技术指标是评估其性能和适用性的关键，主要包括以下几方面：

1. 输出精度

① 交流电流输出：精度通常为 0.2级（如0-40A单相，0-120A三并），长时间允许工作值为10A，最大输出功率可达450VA（单相）或900VA（三并）。

② 直流电流输出：精度为 0.5级，范围为0-±10A/相或0-±30A（三并），最大输出负载电压为20V。

③ 交流电压输出：精度为 0.2级，相电压输出0-120V，线电压输出0-240V，输出功率为80VA/100VA。

④ 直流电压输出：精度为 0.5级，幅值范围0-±160V（相电压）或0-±320V（线电压），输出功率为70VA/140VA。

2. 频率范围与谐波输出

① 基波频率范围：单机模式下为 20-500Hz，联机模式下可扩展至 0-1000Hz。

② 谐波次数：单机模式下支持 1-8次谐波，联机模式下可扩展至 1-20次谐波。

3. 输出能力

① 多通道输出：支持 6相电压和6相电流同时输出，满足复杂保护测试需求。

② 高功率输出：单相交流电压最大输出130V、70VA，电流全并输出高达180A；直流电压输出可达300V、130VA。

4. 时间测量精度

① 数字毫秒表：最大量程100小时，分辨率 0.01毫秒，精度为 0.01%±1个字。

5. 测量与显示

① 仪表准确度：采用四位半A/D转换，精度 0.1%读数±1个字。

② 显示屏：配备 640×480点阵8.0英寸大屏幕高分辨率图形液晶显示屏，操作界面和试验结果全中文显示。

6. 开关量与接口

① 开关量接点：提供 8路开关量输入（兼容空接点和0-250V电位接点）和 4路开关量输出。

② 通信接口：提供 2个USB口、2个RS232口，可与外部计算机及其他设备通信。

7. 安全与保护

① 过载保护：具备过载和过量程保护功能，过载保护动作电流为120A（交流电流）或2.1A±5%（直流电压）。

② 声光提示：内置声光提示电路，在被测继电器接点动作时发出报警声或发光提示。

8. 操作与便携性

① 操作方式：支持单机独立操作，亦可联接笔记本电脑运行，提供外接键盘/鼠标口。

② 体积与重量：体积为400mm×300mm×160mm，重量约18.6Kg，便于携带和现场使用。

9. 软件功能

① 自动化测试：可完成自动化程度高的大型复杂校验工作，如三相差动试验、备自投试验等。

② 数据管理：能自动整理、记录测试结果，生成试验报告，并支持U盘直接保存和传输。

10. 环境适应性

① 使用条件：环境温度为-15-40℃，相对湿度≤75%，适用于各种恶劣环境。

这些技术指标共同决定了继电保护测试仪的性能和应用范围，选择时需根据具体测试需求和应用场景进行综合考虑。

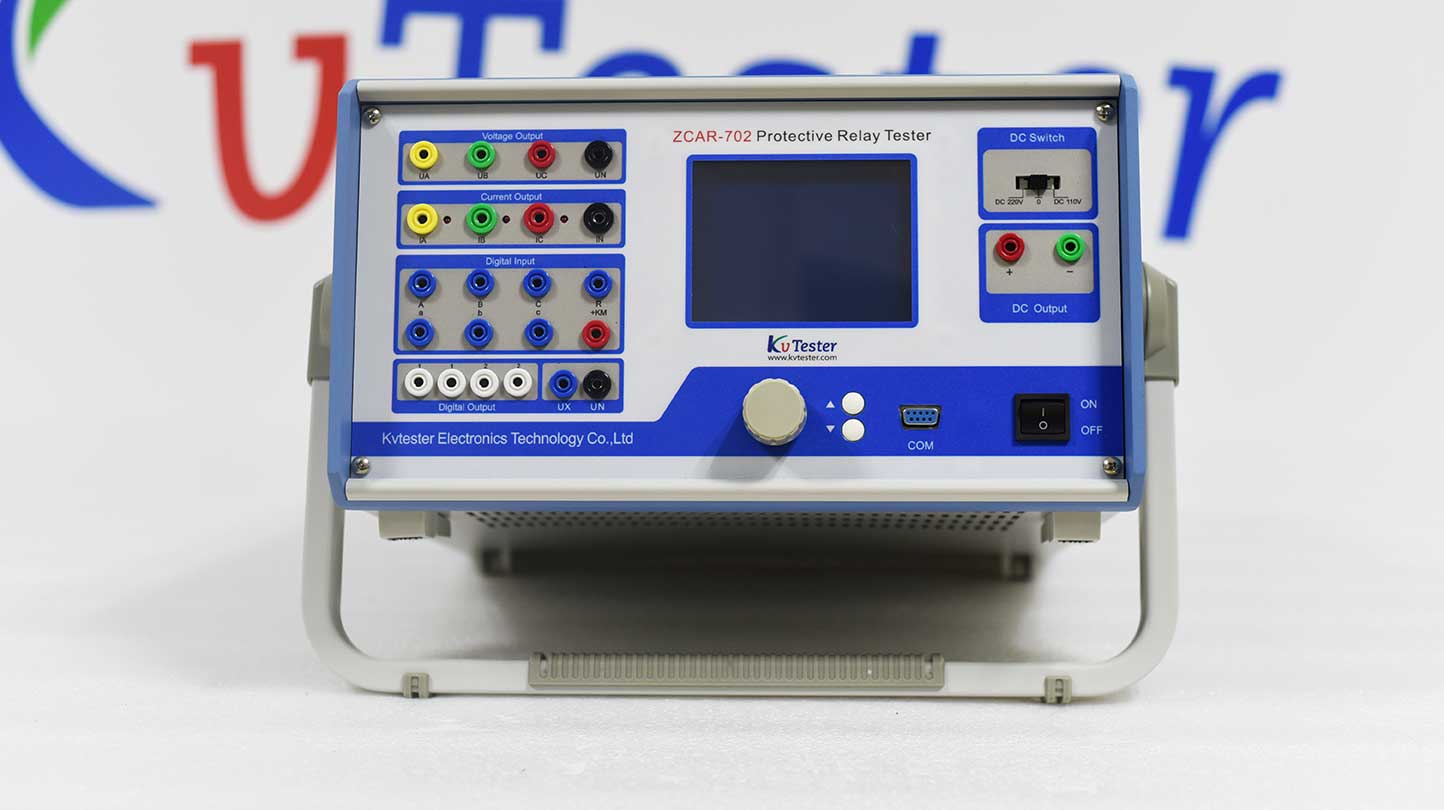

KST-702三相继电保护测试仪自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能，可进行大多数试验，联接电脑运行则具有更强大的操作功能。体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。除可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定外，并可模拟单相至三相的瞬时性、永久性、转换性故障进行整组试验。还可完成各种自动化程度高的大型复杂校验工作，能自动测试及扫描各种保护定值，实时存储测试数据，显示矢量图，联机打印报告等。
