工频耐压试验装置是用于检测电气设备绝缘性能的关键设备，通过施加工频高压来验证设备在额定电压或更高电压下的绝缘强度和耐受能力。其核心功能、技术特点及应用场景如下：
1、核心功能
① 绝缘性能测试
通过模拟实际运行中的过电压场景，检测设备绝缘材料（如变压器、开关柜、电缆等）的耐压能力，确保其在正常运行或故障条件下不发生击穿或闪络。
② 预防性试验
定期对电力设备进行耐压测试，提前发现绝缘老化、缺陷或潜在故障，避免设备在运行中发生绝缘击穿事故。
③ 出厂检验与验收
在电气设备生产过程中，作为质量控制的必要环节，确保产品符合国家和行业标准（如GB/T 16927.1）。
2、技术特点
① 工频高压输出
输出电压通常为50Hz或60Hz的交流高压，范围从几千伏到数百千伏（如10kV、35kV、110kV等），满足不同电压等级设备的测试需求。
② 高精度与稳定性
采用先进的调压和稳压技术，确保输出电压的精度和稳定性，波形畸变率低（通常≤5%），避免对设备绝缘造成额外损伤。
③ 多重保护功能
a.过压保护：防止输出电压超过设定值。
b.过流保护：当电流超过阈值时自动切断电源。
c.零位启动保护：确保调压器在零位时才能启动，避免误操作。
d.接地保护：确保设备外壳和试验回路可靠接地，保障操作人员安全。
④ 自动化与智能化
支持自动升压、降压、定时、数据记录与分析等功能，减少人为误差，提高测试效率。部分装置还配备局部放电检测功能，可实时监测绝缘缺陷。
3、应用场景
① 电力行业
用于变压器、开关柜、电缆、绝缘子等设备的出厂试验和定期维护。
② 制造业
在电气设备生产过程中，作为质量检测的重要工具，确保产品符合绝缘性能要求。
③ 科研与检测机构
用于新材料、新设备的绝缘性能研究，以及第三方检测认证。
④ 轨道交通与新能源领域
测试轨道交通设备（如牵引变压器）、风电设备（如发电机、电缆）的绝缘强度。
4、选购建议
① 电压与容量匹配
根据被试设备的额定电压和电容选择合适的试验装置，确保输出电压和容量满足测试需求。
② 安全性与可靠性
优先选择具备多重保护功能、通过国家权威机构认证的产品，确保操作人员和设备安全。
③ 自动化程度
根据测试需求选择具备自动升压、降压、数据存储与分析功能的装置，提高工作效率。
④ 便携性与扩展性
对于现场测试需求，可选择体积小、重量轻的便携式装置；对于未来可能升级的测试需求，可选择支持扩展功能的设备。
5、典型装置类型
① 一体式工频耐压试验装置
适用于30kV以下电压等级的测试，结构紧凑，便于移动和操作。
② 分体式工频耐压试验装置
由控制箱和试验变压器组成，适用于更高电压等级的测试，可根据需要灵活配置。
③ 串联谐振耐压试验装置
通过电抗器与试品电容形成谐振，降低试验电源容量，适用于大容量、高电压设备的测试。
6、操作注意事项
① 试验前检查
确保设备接地良好。
检查试验回路连接是否正确，避免短路或开路。
确认被试设备已断电并充分放电。
② 试验过程中
操作人员应远离高压区域，保持安全距离。
密切监测电压、电流和被试设备的状态，发现异常立即停止试验。
③ 试验后处理
对被试设备充分放电，确保无残余电荷。
记录试验数据，分析测试结果。

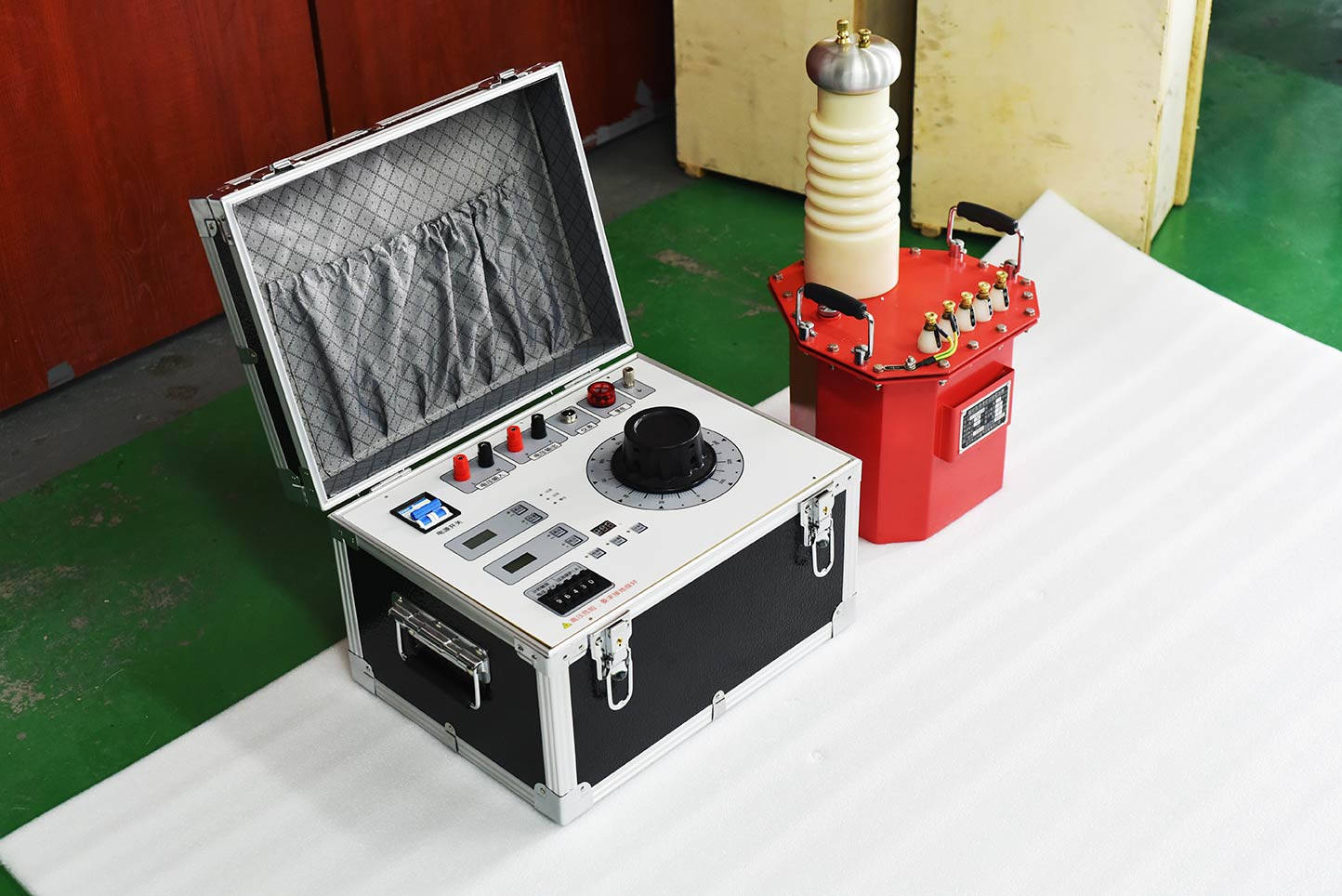

KST-500 工频耐压控制箱（简称测试仪），采取数控技术，抗干扰能力强，和上一代操作箱相比，具有体积小，重量轻，外型美观等特点。其输出电压幅度0～250V连续可调，用于校准，检测和试验设备的调压控制。该操作箱操作简单、结构紧凑、坚固、工作可靠、维护方便，是户外做高压试验的理想控制设备，可广泛用于电力、水利、化工、铁道等行业及实验室。
