继电保护测试仪全面解析

继电保护测试仪是电力系统安全稳定运行的关键设备，用于检测和验证继电保护装置的性能。以下从工作原理、技术参数、应用场景、行业标准及发展趋势等方面进行解析。

1、工作原理

继电保护测试仪通过模拟电力系统中的电流、电压等参数，产生各种故障条件和测试场景。其核心构成包括信号源、信号处理器和数据采集系统：

① 信号源：产生高精度电流、电压信号（如正弦波、方波），频率、幅值、相位可调。

② 信号处理器：通过软件编程控制信号源，模拟短路、过载、欠压等故障。

③ 数据采集：实时捕捉继电保护设备的响应（动作时间、动作值），确保测试结果精确。

2、技术参数

① 多通道输出：支持同时输出不同幅值、频率、相位的电压及电流（如K20系列可输出七相电压及六相电流）。

② 辅助电源：提供0-300V/0.6A的可程控辅助直流电源输出。

③ 测试范围：可对电压、电流、频率、功率、阻抗、谐波等进行手动或自动测试。

④ 精度与分辨率：精度<0.5%，分辨率0.001A，最大功率交流400VA/相，直流200W/相。

3、应用场景

① 电力行业：设备调试、维护保养、故障排查，验证保护装置动作可靠性。

② 轨道交通、石化、钢铁、新能源：测试保护装置性能，确保系统安全。

③ 保护装置类型：适用于电磁型、集成电路型及微机型各类保护继电器。

4、功能特点

① 高精度与灵活性：采用16位高精度DAC芯片，输出波形光滑，失真度极小。

② 多通道测试：可同时输出12路模拟信号，满足变压器保护、备用电源自投等全方位测试。

③ 安全保护：具备过载、过压、过载、短路、温度过高、数据异常等保护功能。

④ 人机交互：配备大屏幕液晶显示屏，操作界面和试验结果全中文显示，操作直观清晰。

⑤ 便携性：体积小、重量轻，适合流动试验及野外工作。

5、选购与使用建议

① 参数匹配：根据被测装置的额定电流、电压选择合适的测试范围。

② 精度要求：确保测试仪精度满足需求，分辨率越高越好。

③ 通道数：根据测试需求选择多通道设备，提高效率。

④ 操作便捷性：选择界面友好、操作简便的设备。

⑤ 售后服务：选择信誉良好的厂家，确保设备维护和升级支持。

6、注意事项

① 安全操作：操作人员需经过专业培训，熟悉设备原理和安全注意事项。

② 定期校准：确保设备精度，避免测试误差。

③ 环境要求：在干燥、通风良好的环境中使用，避免潮湿和强电磁干扰。

总结

继电保护测试仪是电力系统不可或缺的测试工具，其高精度、多功能和便携性为继电保护装置的调试和维护提供了有力支持。随着技术的进步，继电保护测试仪将更加智能化、集成化，为电力系统的安全稳定运行提供更可靠的保障。

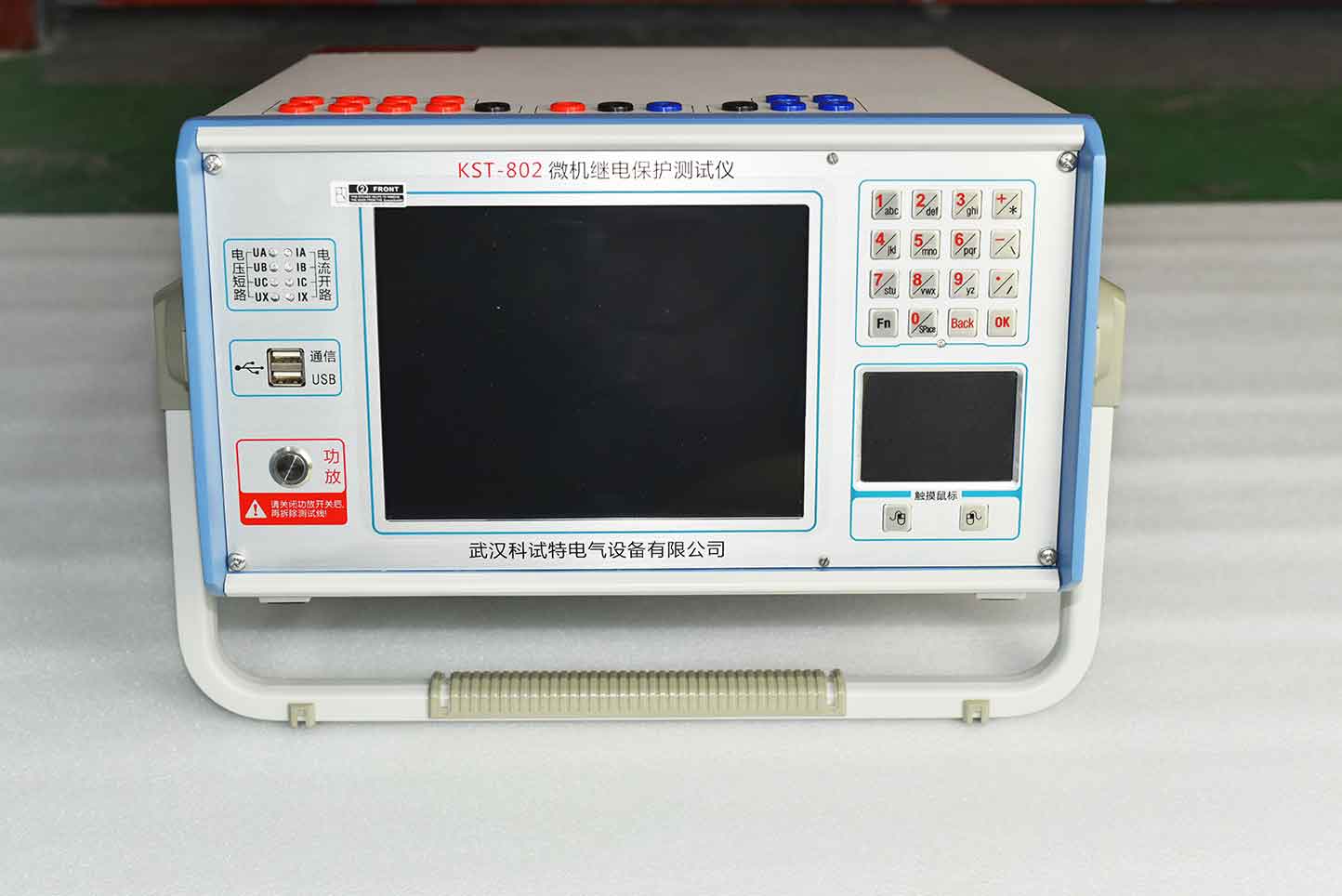

KST-802微机继电保护测试仪是保证电力系统安全可靠运行的一种重要测试工具。测试仪(采用高性能工控机作为控制微机，直接运行Window操作系统，装置面板带有大屏幕液晶显示器，装置前面板设有USB口可方便地进行数据存取、数据通信和进行软件升级等。试验的全过程及试验结果均在液晶显示屏上显示，全套汉字化操作界面，清晰亮丽，直观方便。并运用了现代ZUI新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试，广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。
