串联谐振应用中常见故障及解决方法

1．主机找不到谐振点。

原因：系统谐振点在主机的输出频率范围之外；系统接线错误；

系统未可靠接地；高压采样反馈信号开路或连接不可靠；试品有故障。

排除方法：

① 检查接地装置可靠，接地连接线是否有断开点；

② 检查励磁变压器的高低压线圈的通断；

③ 检查每一只电抗器的通断；

④ 检查分压器的信号线的通断；

⑤ 检查分压器的高低压电容臂的通断；

⑥ 装置自身升压时没有谐振点，还需要检查补偿电容器的通断；

2．主机复位。

原因：主机供电电源波动；外界强磁场干扰；主机未可靠接地；

3．Q值偏低，即电压升不上去，或升不高。

A现象：

① 调谐曲线是一条曲线，有较低的尖峰；

② 试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；

B原因：

① 电抗器与试品电容量不匹配，没有准确找到谐振点；

② 试品损耗较高，系统Q值太低；

③ 励磁变压器高压输出电压较低；

④ 高压连接线过长或没有采用高压放晕线

C排除方法：

① 将补偿电容器并接入试验回路，加大回路电容量；

② 尽可能将多只电抗器串联，提高回路电感量；

③ 提高励磁变压器的输出电压；

④ 干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；

⑤ 一般在设备较高电压输出时，采用高压放晕线，或将普通高压输出线改为较短的连线，一般不超过5米。

4．电源跳闸。

原因：谐振系统回路短路

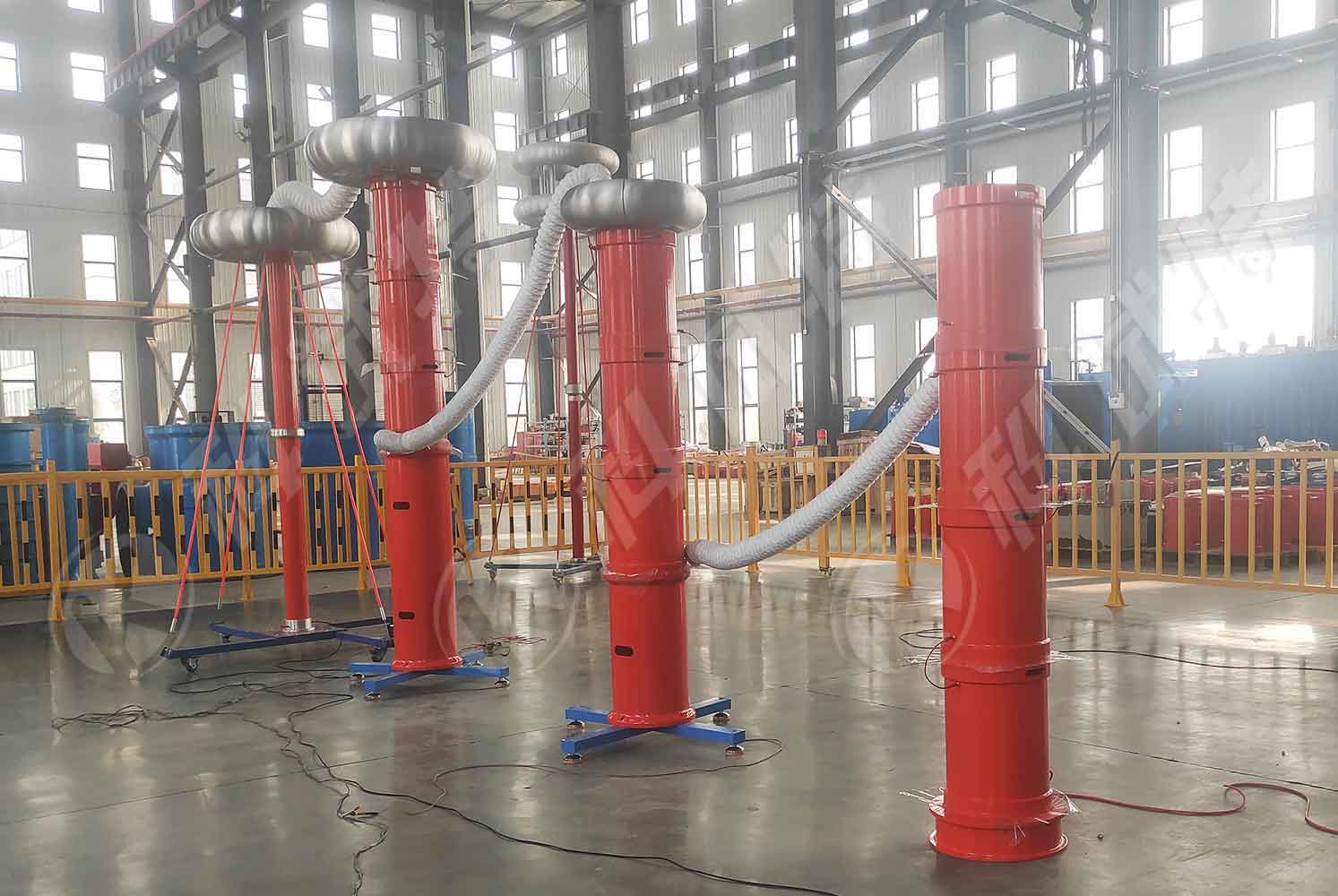

KSTVF-A系列变频串联谐振耐压试验装置，采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛好评和应用，是当前高电压试验的新方法和潮流。该装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。设备主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器（选配）组成。
