变压器绕组变形阻抗法与频率响应法的区别

变压器绕组变形功能简介

变压器绕组变形测试仪是根据电力行业标准DL/T911－2004测量变压器绕组变形的专用测试仪器，电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等永久变形现象，这样将严重影响变压器的安全运行，所以，检查变压器的绕组情况是不可少的。

原理方法：

判断变压器绕组情况的测试原理主要有低电压短路阻抗法和频率响应法。

① 频率响应原理

频率响应方法是利用扫描发生器将一组不同频率的正弦波电压施加到变压器绕组的一端，然后采集两端绕组端口的特性参数，如输入阻抗和输出电压及电流传递比的频率响应曲线， 通过分析端口参数的频率特性来确定绕组的结构特性，如果绕组变形，分布的电容和电感会发生变化，反映端口参数的频谱会发生变化，对于同一类型的变压器绕组，由于绕组结构的相似性，测得的频率响应曲线必须具有可比性。因此，频率响应法是通过故障采集前后的响应曲线来确定变压器绕组的变形程度。

功能特点：无线蓝牙接口，测试速度快，集成电路板，稳定性能好，可靠性好，有线性扫描和分段扫描，兼肉国内两种技术。

② 低压短路阻抗测试原理

变压器短路阻抗在负载阻抗为零时，变压器内部等效阻抗，短路阻抗的电抗分量，即短路电抗，是绕组漏电抗，漏抗是由绕组几何形状决定的，对于变压器来说，当绕组变形时，几何形状发生变化，短路电抗值也会发生变化，如果变压器的运行受到短路电流的影响， 为了检查绕组是否变形，可以比较短路前后的短路电抗，如果可以认为绕组变形明显。

一般在电力变压器领域进行低压短路阻抗测试，并与铭牌或短路故障前测得的值进行比较，即可判断绕组有无明显变形引起的严重故障短路电流。缺点是阻抗法变压器绕组变形测试特别适用于35kV及以上，对于35kV以下用阻抗法，短路阻抗法测量只能对变压器的定性测量，只能显示是否有故障，无法显示故障波形。

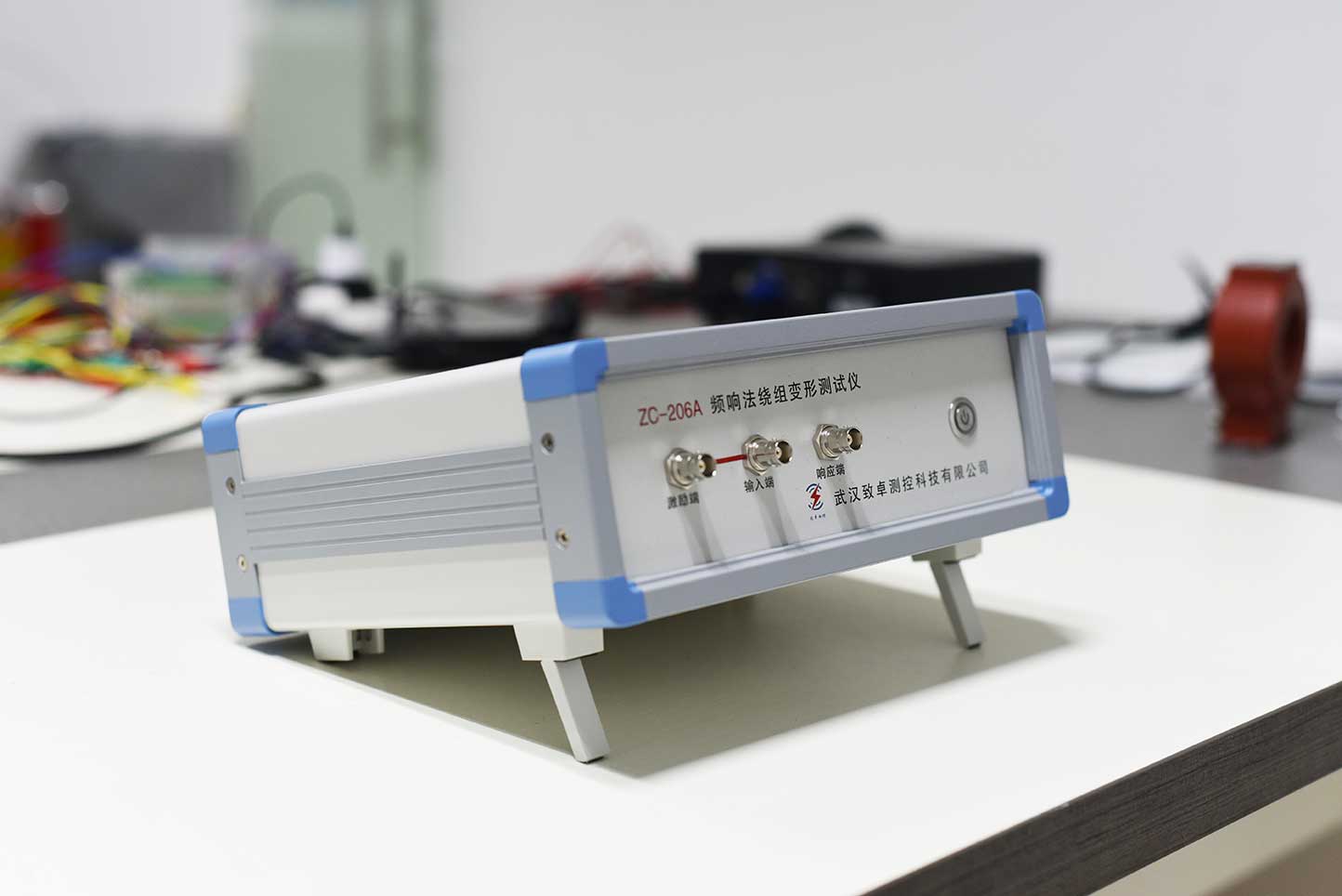

KST-206A变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器绕组变形情况。电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等*变形现象，这将严重影响变压器的安全运行。按国家电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。
