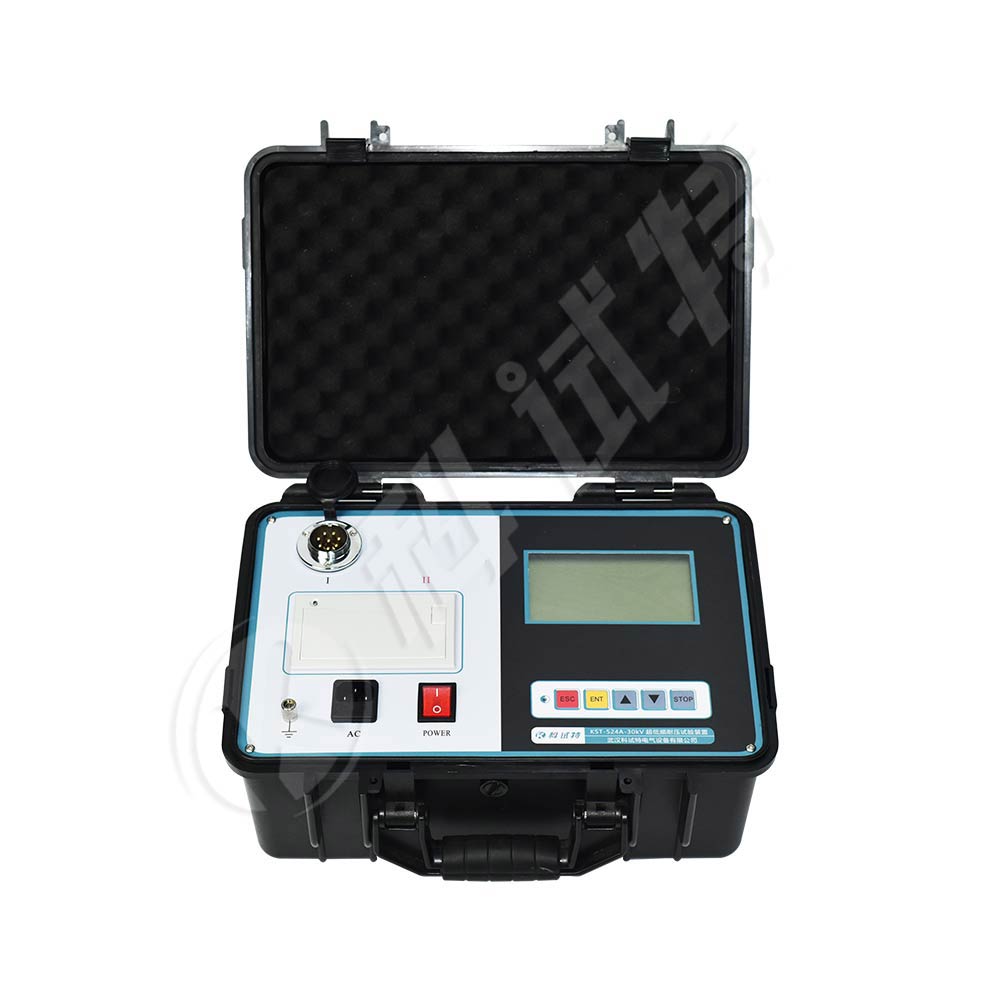

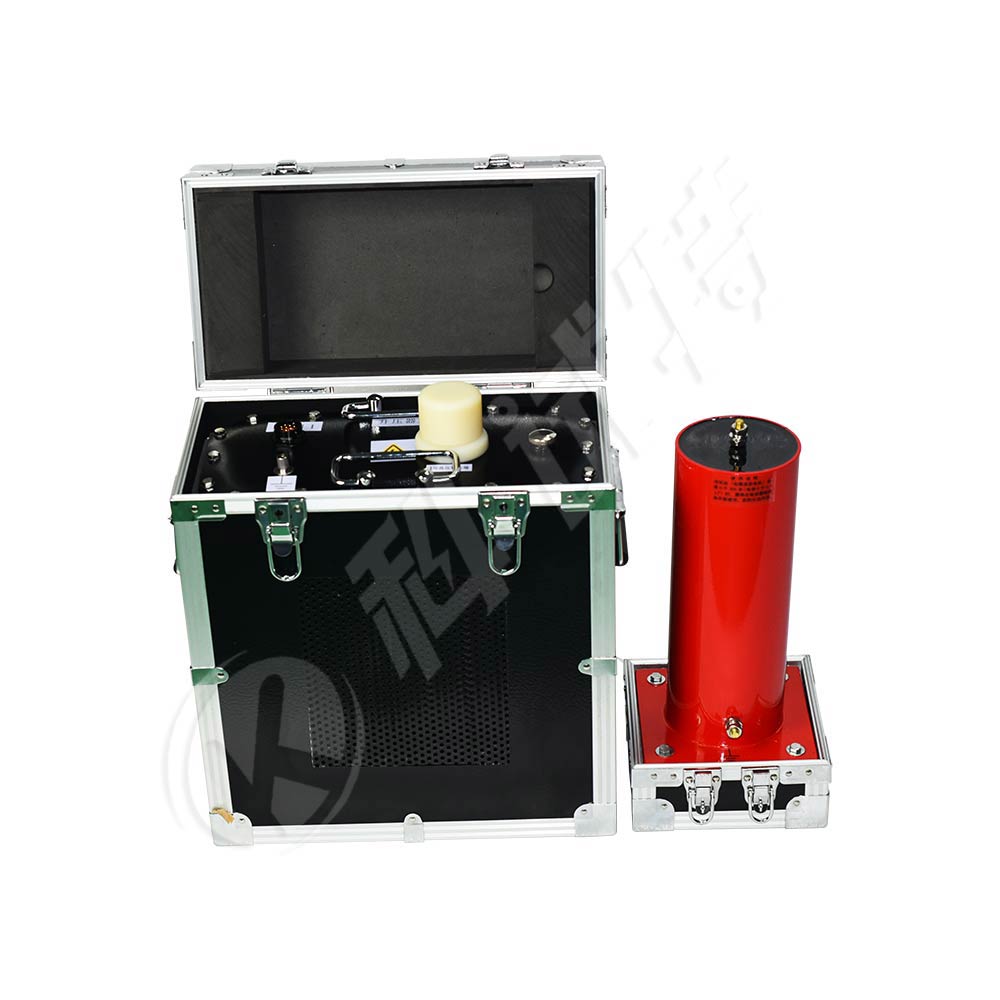

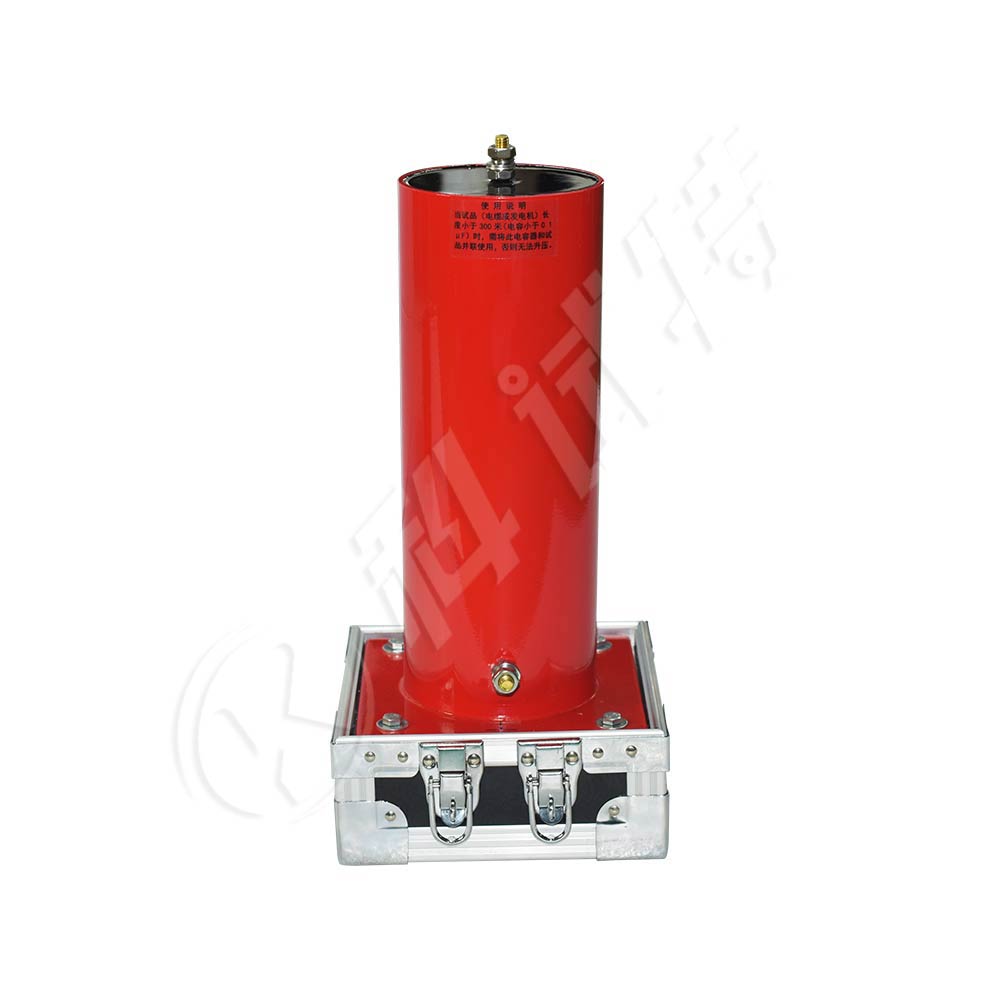

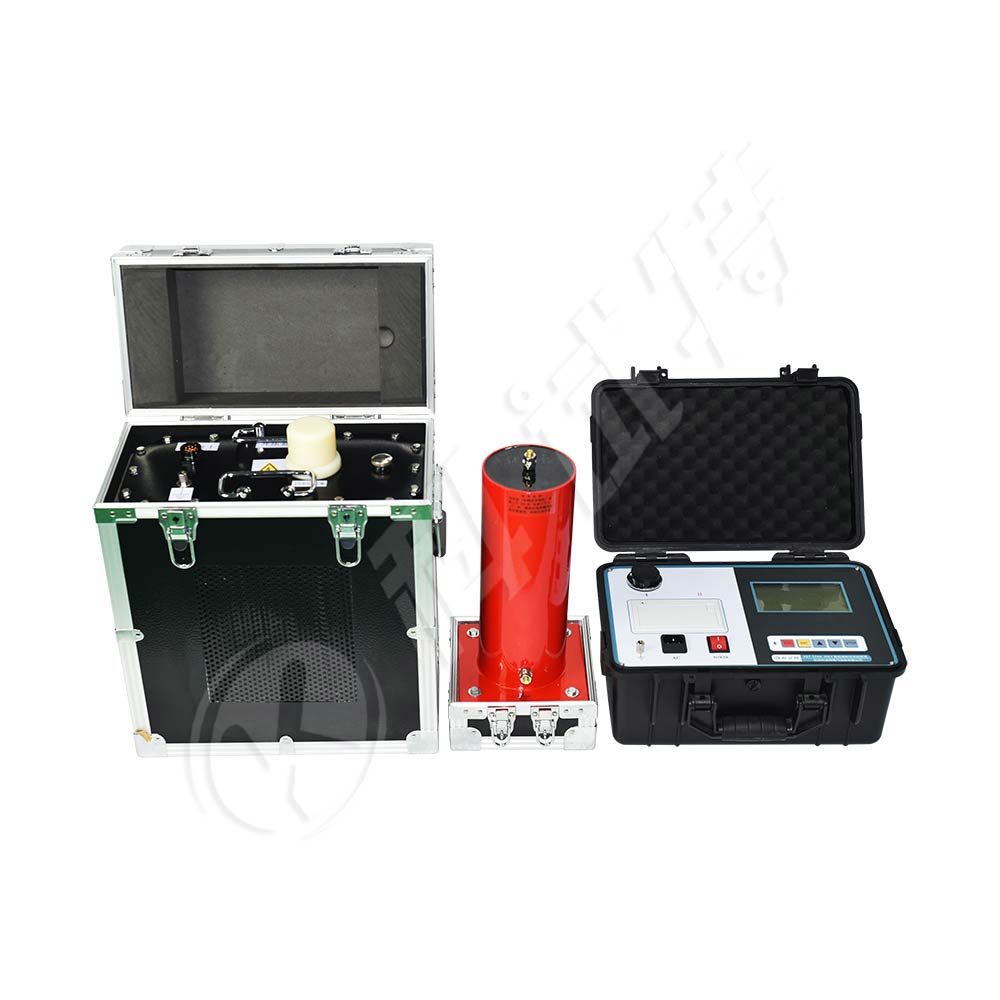

KST-524B-30kV 超低频高压发生器

      KST-524B 超低频高压发生器结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。

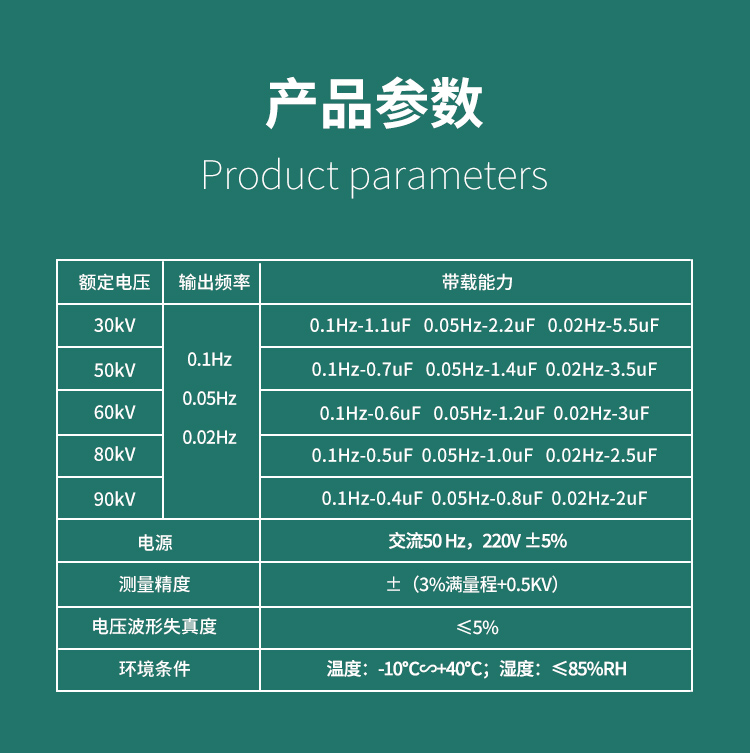

1、输出频率：0.1Hz、0.05Hz、0.02Hz。

2、带载能力： 0.1  Hz  最大0.5µF

                       0.05 Hz  最大1.0µF

                       0.02 Hz  最大2.5µF

3、测量精度：±（3%满量程+0.5KV）

4、电压波形失真度：≤5%

5、使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85%RH

6、电源：交流50 Hz，220V ±5%

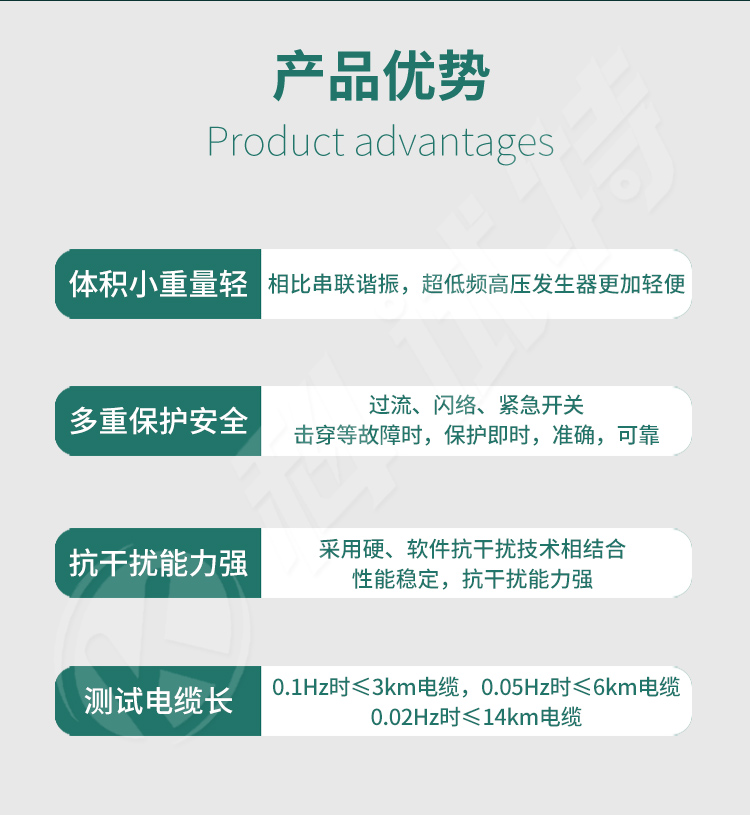

1、体积小重量轻：相比串联谐振，超低频高压发生器更加轻便

2、多重保护安全：过流、闪络、紧急开关击穿等故障时，保护即时，准确，可靠

3、抗干扰能力强：采用硬、软件抗干扰技术相结合性能稳定，抗干扰能力强

4、测试电缆长：0.1Hz时≤3km电缆，0.05Hz时≤6km电缆0.02Hz时≤14km电缆

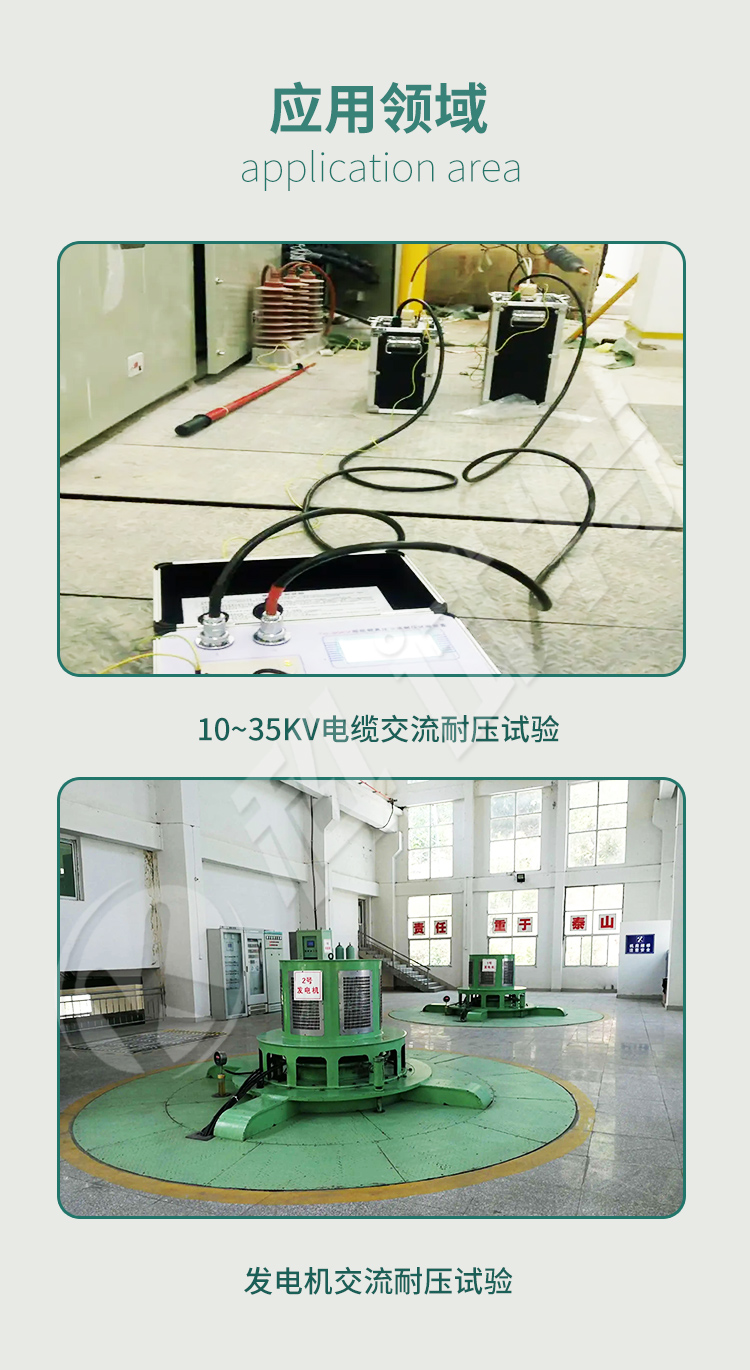

       在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一。试验程序大大地减化，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。我国电力部已委托武汉高压研究所起草了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验之中。
