接地电阻测试仪的多种接线方法

接地电阻测试仪测量方法通常有以下几种：两线法、三线法、四线法、单钳法和双钳法，各有各的特点，实际测量时，尽量选择正确的方式，才能使测量结果准确无误。

1、两线法 　　

条件：必须有已知接地良好的地。如PEN等。所测量的结果是被测地和已知地的电阻和，如果已知地远小于被测地的电阻，测量结果可以作为被测地的结果。 　　

适用于：楼群和水泥地等。密封无法打地桩的地区。 　　

接线：e+es接收被测地。h+s接收已知地。

2、三线法 　　

条件：必须有两个接地棒：一个辅助地和一个探测电极，各个接地电极间的距离不小于20米。原理是在辅助接地与被测地之间加电流。测量被测地与探头电极之间的电压降测量结果。包括测量电缆本身的电阻。 　　

适用于：地面接地，施工现场接地及避雷球式避雷针，QPZ接地。 　　

接线：s接探测电极。h接辅助地。e和es连接后接被测地。

3、四线法 　　

基本上是相同的三线法，代替三线法测量时，消除了测量电缆电阻对低接地电阻测量结果的影响。在测量时，e和es必须分别直接连接到被测地，这在所有接地电阻测量方法中都是非常准确的。 　

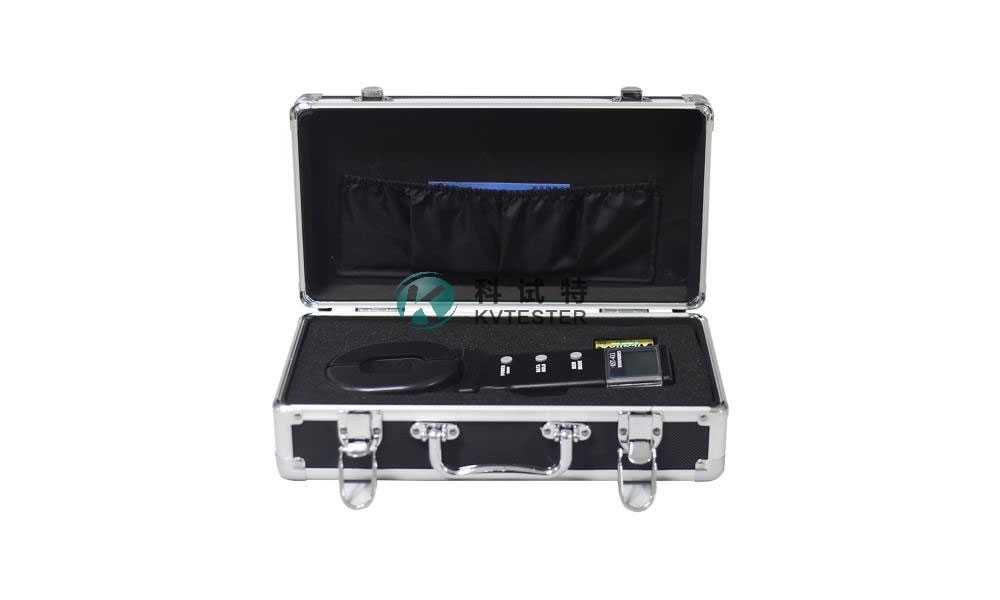

4、单钳测量 　　

测量多点接地中各位置的接地电阻，不要断开接地连接，以防发生危险。 　　

适用于：多点接地，不能断开。测量各连接点的电阻。 　　

接线：使用电流钳来监视。被测试地点的电流。　　

5、双钳法 　　

条件：多点接地，无辅助接地桩。测量地面。 　　

接线：使用接地电阻测试仪表厂商指定的电流钳接到相应的插口上。将两钳卡在接地导体上，两钳间的距离要大于0.25米。

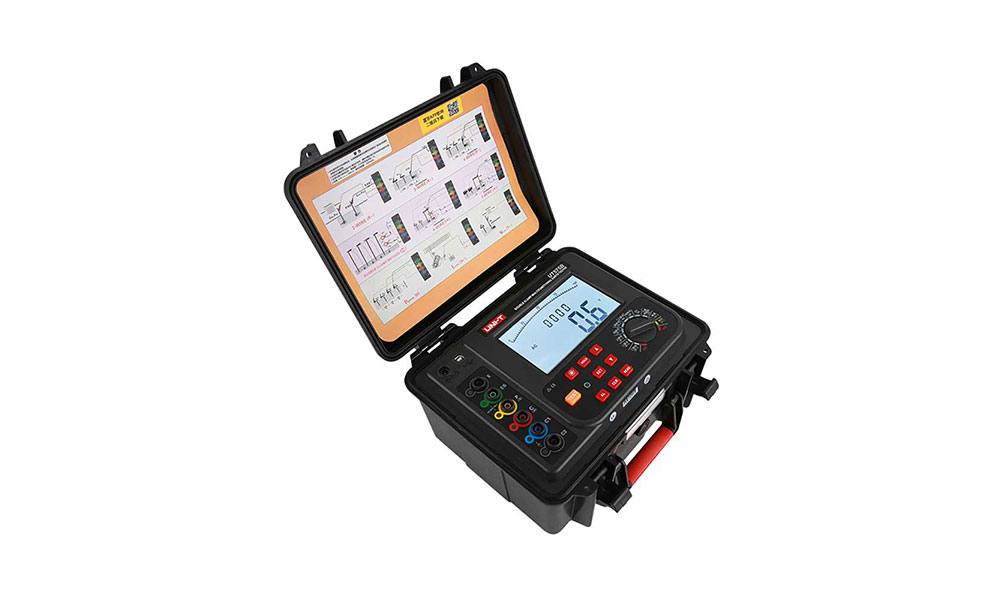

KST-411适用于测量各种电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等接地电阻。仪表电流电阻同屏显示、量程宽广，分辨率高，测试结果准确、可靠、性能稳定，抗干扰能力强，由微处理器控制，可准确检测接地电阻，同时数据存储和数据上传等功能。
