电力变压器线圈的一次侧和二次侧之间存在着极性关系，若有几个线圈或几个电力变压器进行组合，都需要知道其极性，才可以正确运用。对于两线圈的电力变压器来说，若在任意瞬间在其内感应的电势都具有同方向，则称它为同极性或减极性，否则为加极性。电力变压器联结组是电力变压器的重要参数之一，是电力变压器并联运行的重要条件，在很多情况下都需要进行测量。
一、电力变压器极性组别和电压比试验的目的和意义
在电力变压器空载运行的条件下，高压绕组的电压和低压绕组的电压之比称为电力变压器的电压比：K＝U1／U2，电压比一般按线电压计算，它是电力变压器的一个重要的性能指标。
测量电力变压器变比的目的是：
1.保证绕组各个分接的电压比在技术允许的范围之内；
2.检查绕组匝数的正确性；
3.判定绕组各分接的引线和分接开关连接是否正确。
二、电力变压器极性组别和电压比试验方法
1.直流法确定电力变压器的极性，测量电力变压器绕组极性的方法有直流法和交流法。
直流法：用一节干电池接在电力变压器的高压端子上，在电力变压器的二次侧接上一毫安表或微安表，实验时观察当电池开关合上时表针的摆动方向，即可确定极性。
2.直流法确定电力变压器的组别；
3.用全自动变比组别测试仪测量变压比。
三、注意须知和后果分析
1.直流法肯定极性时，实验进程应重复操算数次，免得发生因指针摆动快而编成谬误的论断。
2.在测量组别时，关于变压比大的变压器应挑选较高的电压和小量程的直流毫伏表，微安表或者万用表;对于变压比小的选用较低的电压和较少量程的毫伏表，微安表或者万用表。
3.变压器的变压比该当在每一度分接下进行测量，当不仅一度线圈带有分接时，变压器直流电阻测试仪能够轮番在各个线圈一切分接地位下测定，而其绝对于的带分接线圈则应接在额外分接上。
4.带有载调压装置的，必需采纳电动操动装置变更分接。
5.全部测量进程要尤其注意变压器A和a使不得对于调，要不高压将会进入桥体。
6.当逐步增多实验电压时，电压表疾速下降至满度时应关失落电源进行审查。
7.对于所测得的后果，各呼应分接的电压比次第应与铭牌相反；额外分接电压比答应偏偏向为，其余分接的偏偏向应在变压器阻抗值的以内，但使不得超越。

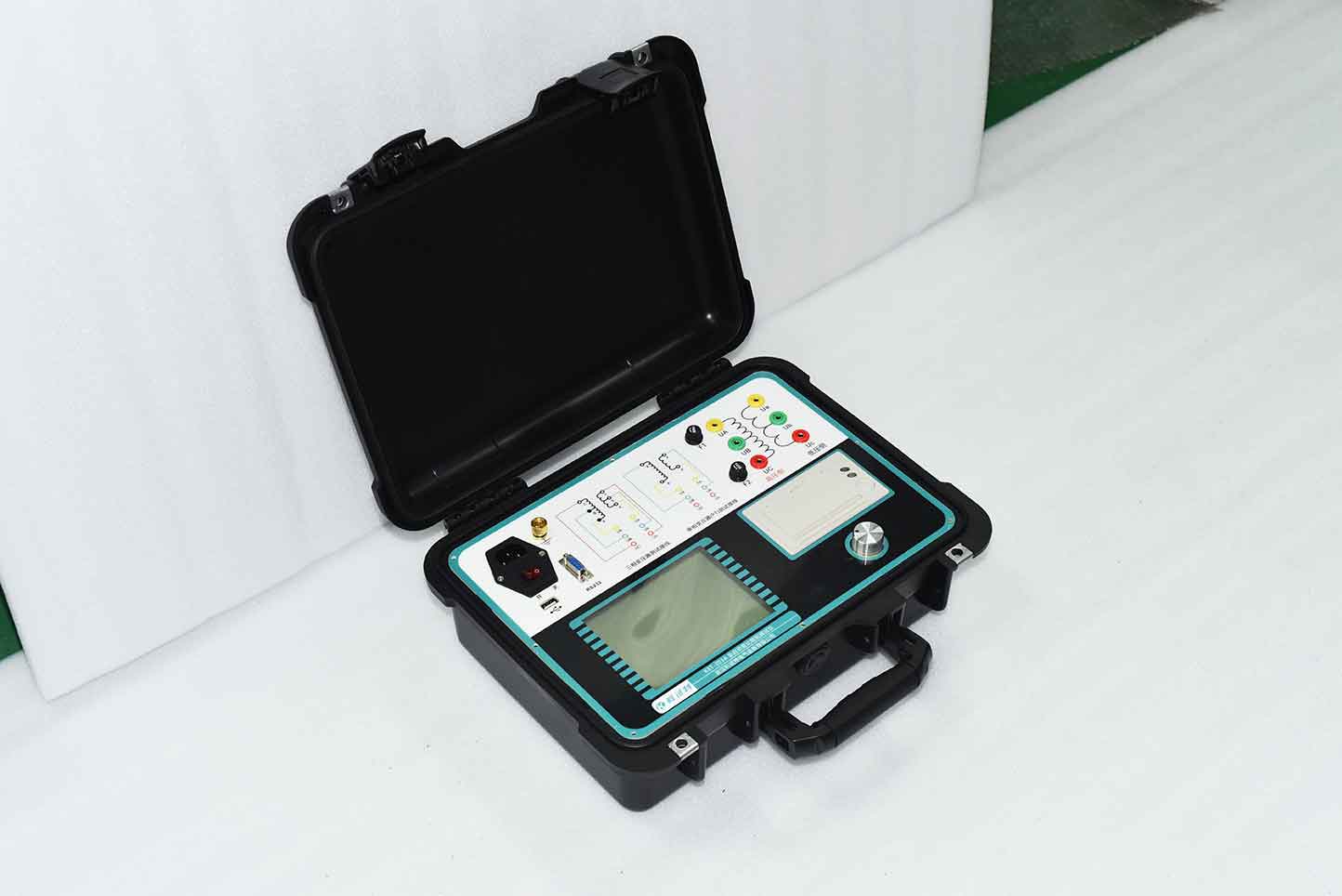

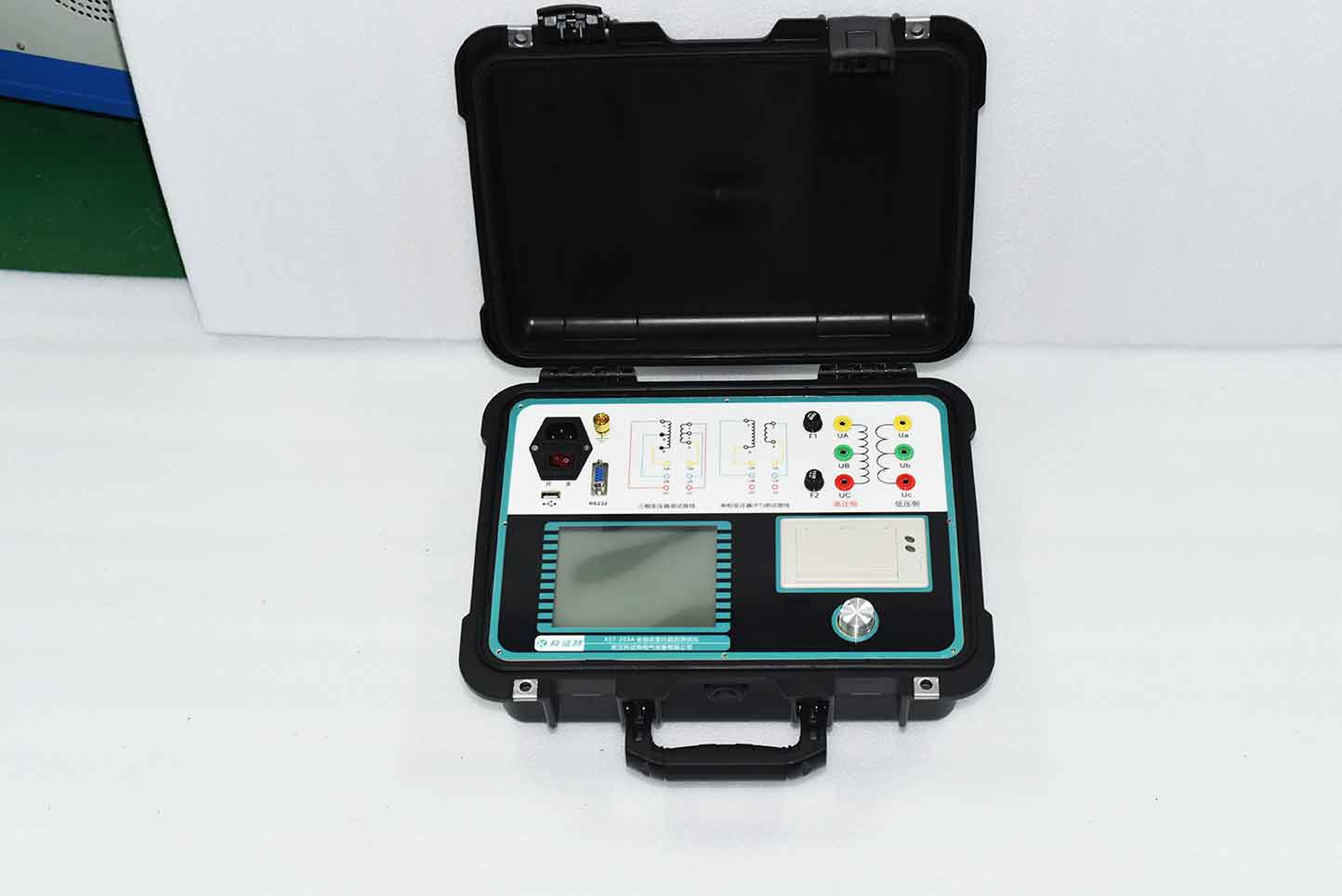

KST-203A全自动变比组别测试仪主要用于监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。仪器操作简便，功能完备，数据稳定可靠，测试速度快，适应各种大中小型变压器变比测试的需要，是电力工业部门的理想测试仪器。
