电缆故障的原因以及如何快速给电缆故障较精确定点

电力的供应是经济的发展，科学技术的不断进步的要素。城市及农村的供电网主要架构已经采用电力电缆。电力电缆在输电上具有安全性高、稳定性好、不影响周围环境等优点，因而被供电部门所应用。电缆是电力传播的重要媒介，在电缆使用过程中，经常会出现各种各样的故障。

一、电缆故障的原因！

① 绝缘老化变质：在供电过程中，电缆绝缘要受到电流作用带来发热、化学等效应，绝缘介质会发生变形、软化等化学变化，使介质的绝缘水平下降，长时间电缆就会就会出现问题。

② 超负荷工作：电缆超负荷的工作使得温度过高，就会出现散热不良，加速电缆的损坏。

③ 人为损坏：机械施工、人为挖掘等外力作用下造成电缆变形，变形会导致弯曲过度，损坏了内绝缘或导致绝缘内部产生气隙。

④ 护层腐蚀：在电解作用或其它其它化学作用下电缆铅包腐蚀，因腐蚀性质和程度的不同，铅包上有红色、黄色、橙色和淡黄色的化合物或类似海绵的细孔。

⑤ 自然因素：雷电天气的超强电压直接击穿电缆，对电缆所承受的应力超过超过允许值造成损伤。

二、如何快速给电缆故障较精确定点

判断故障点类型

根据故障的性质，电缆故障可以分为低电阻接地或短路故障，高电阻接地或短路故障、断线故障、断线并接地故障和闪络性故障。

根据故障类型选择合适方法及相应的仪器

针对不同的故障类型采用不同的测试方法对其进行测试。例如针对高阻故障可以使用冲闪法来定位故障位置。

粗测定位

粗测定位方法有电桥法、波反射法两种。目前波反射法定位仪较普及，但是有几种电缆故障很难用波反射法查找，比如高压电缆护套绝缘缺陷点、钢带铠装低压力缆、pvc电缆和短电缆都无法被定位。另外，一些高阻击穿点在冲击电压下无法击穿，也难以定位。

较精确定点

电缆故障可以采用以下四大方法进行较精确定点：

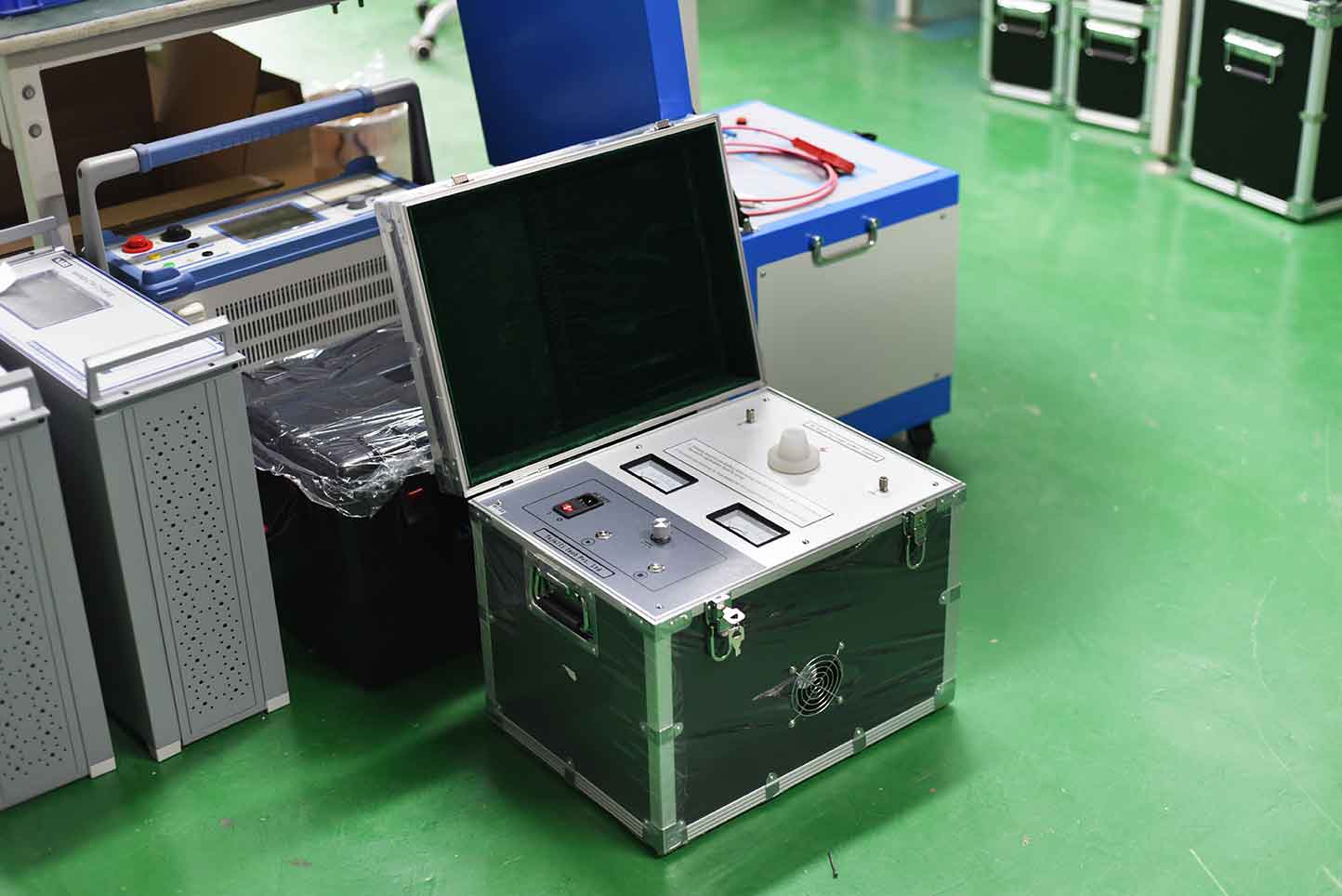

① 声测法：它是由高压脉冲发生器对故障电缆放电，故障点产生电弧，并产生放电声音，在电缆直埋情况下，产生地震波，定点仪的声测探头拣拾地震波信号并放大后通过耳机或表头输出。

② 跨步电压法：它主要针对对电缆外护套绝缘有要求的外护套接地故障定点，现在对部分直埋的无铠装的低压电缆、电线芯线接地故障、也可以采用跨步电压法定点。

③ 电磁法及音频法：用电磁波定点或采用音频法定点，即是利用电缆故障的前后点电磁波信号或音频信号的变化来确定故障点。

④ 声磁同步法：是将声测法与电磁波法综合应用。

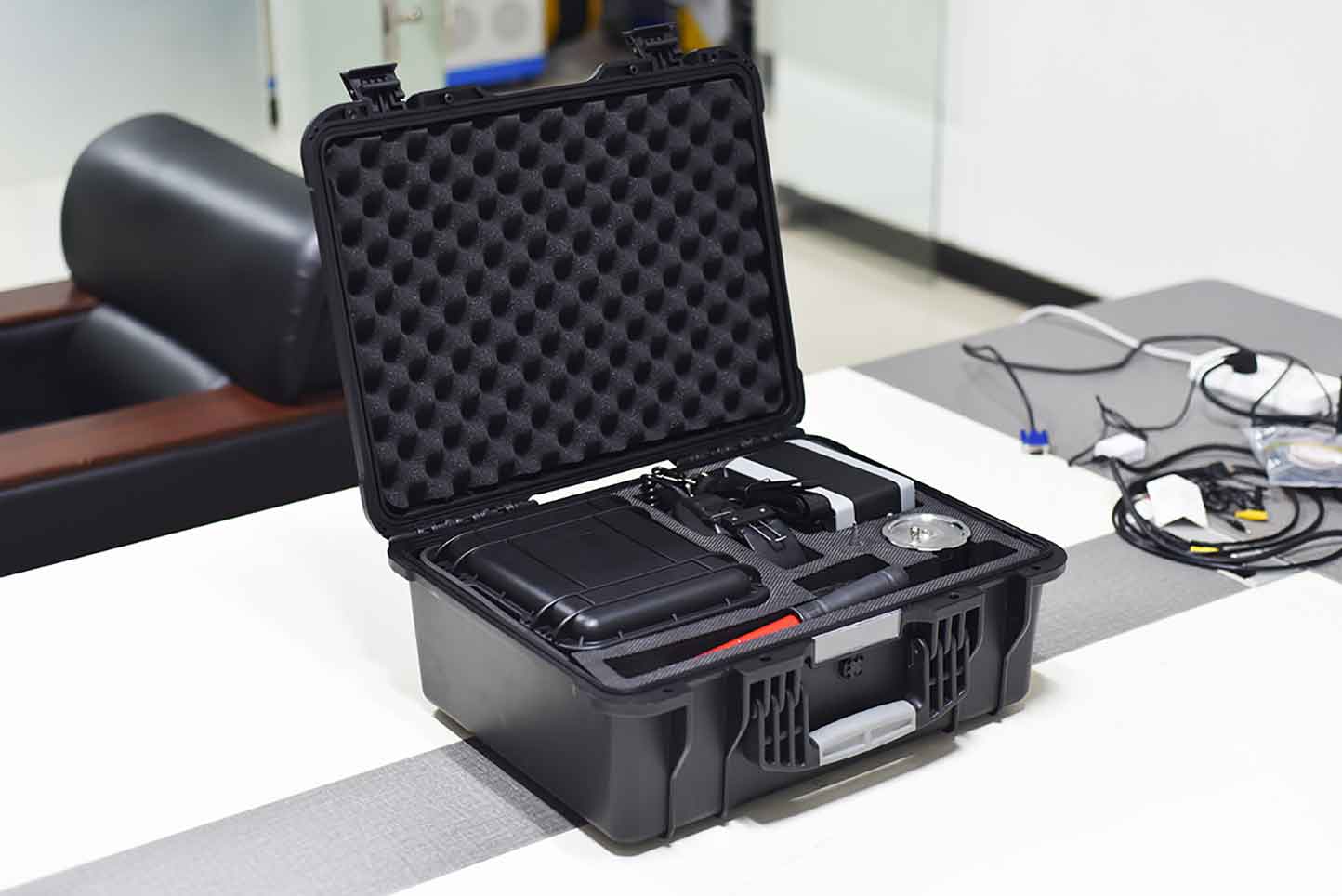

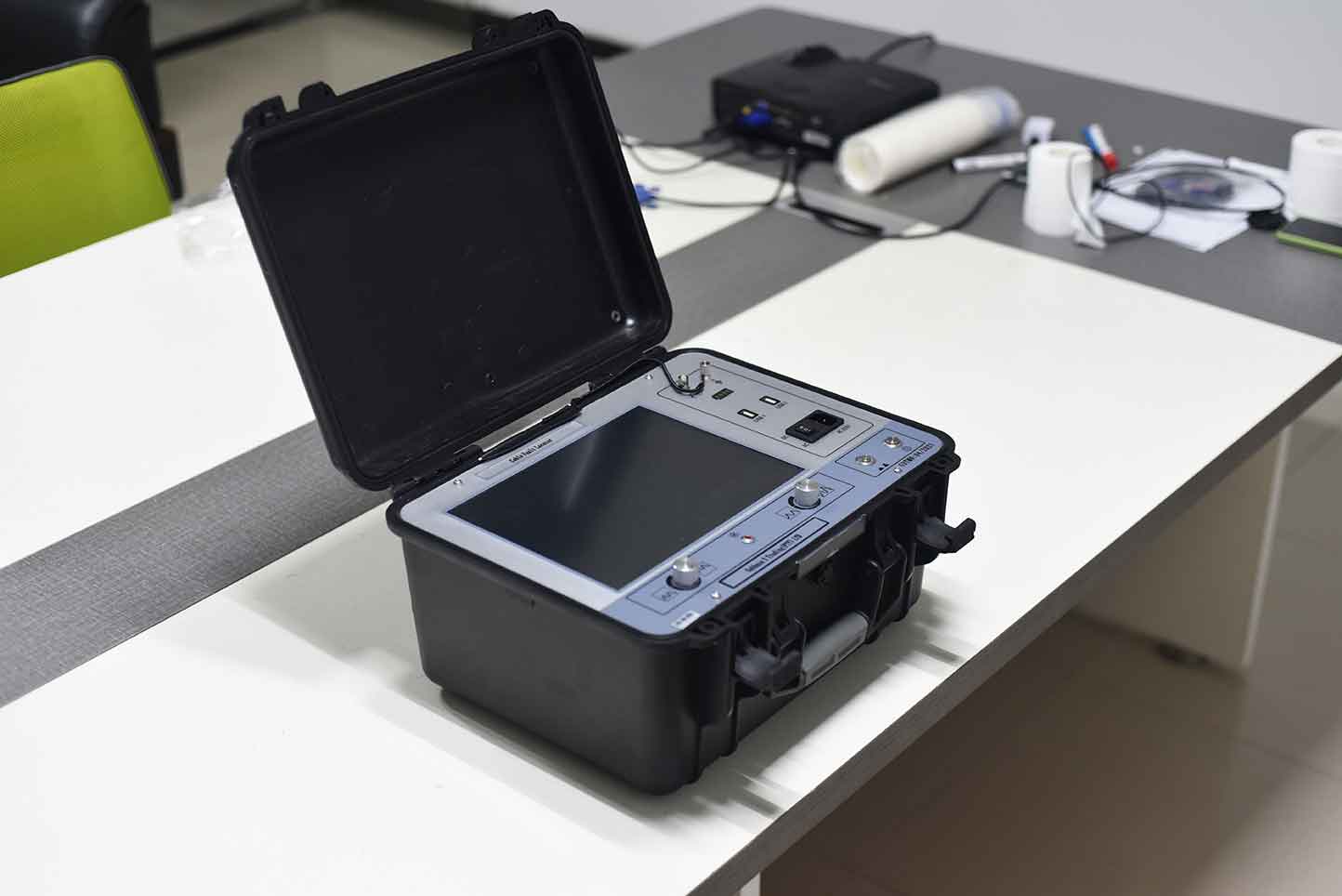

KST-700A电缆故障测试仪可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障，可准确的检测地下电缆的故障点位置、电缆长度和电缆的埋设路径。具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。电缆寻迹及故障定点是由路径仪、定点仪、T型探头、A字架、听筒等组成。本仪器是电缆故障定位测试的专用仪表，适用测试对象为具有金属导体（线对、护层、屏蔽层）的各种电缆。其主要功能为对地绝缘不良点的定位测试，线缆路径的探测以及线缆埋深的测试。
